J’avais envie de tenter un chantier un peu particulier : partir d’une toiture nue le matin, et terminer la journée avec une centrale solaire complète de 4 kWc, ses panneaux posés, ses câbles tirés, sa batterie installée, et toute l’intelligence de gestion prête à fonctionner.
Le terrain de jeu, c’était chez ma mère, à une centaine de kilomètres de chez moi. L’objectif était simple sur le papier, beaucoup moins dans la réalité : tout faire dans la journée, de la pose des supports jusqu’à la mise en service de la batterie Jackery SolarVault 3 Pro Max.
Le résultat, c’est qu’on peut effectivement aller très vite avec une solution all-in-one bien pensée. Mais il y a aussi des limites, des précautions, des petits pièges, et quelques vraies leçons de terrain à retenir.
Le chantier : une toiture nue, un local technique, et zéro installation existante

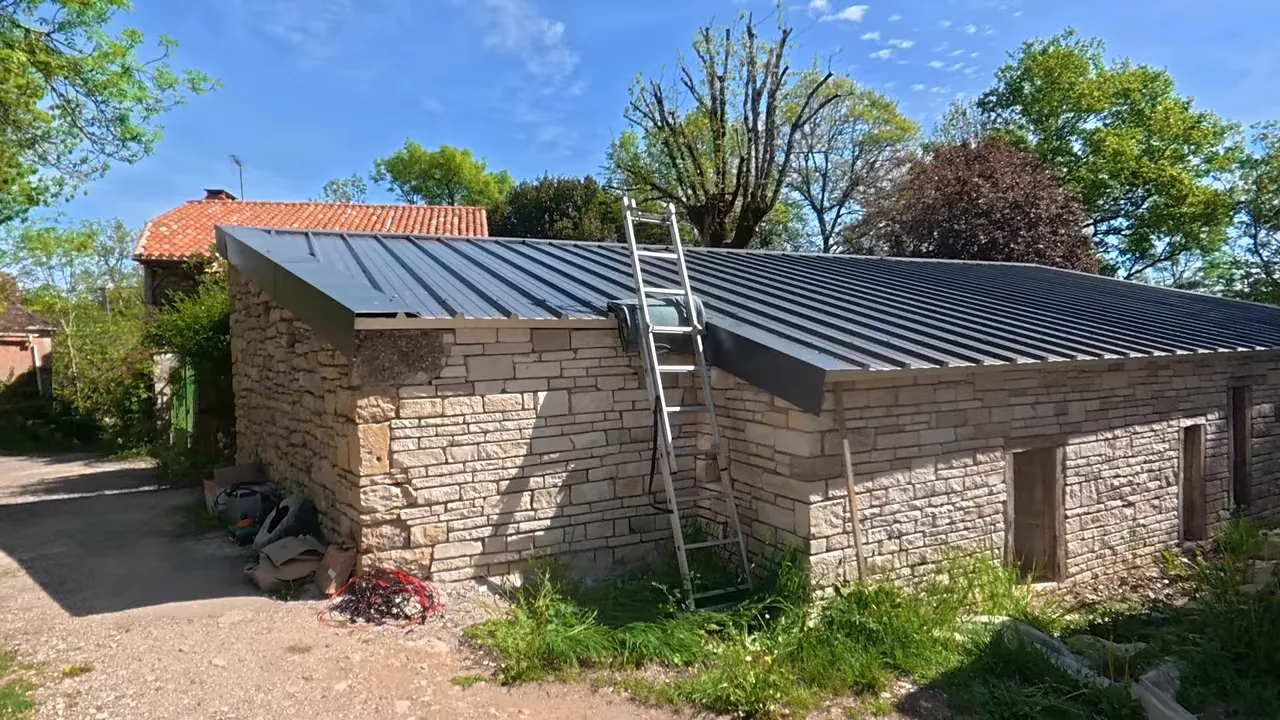

L’installation a été réalisée sur la toiture d’une ancienne grange reconstruite. Le bâtiment a une histoire assez forte, et je la raconte parce qu’elle dit aussi quelque chose de l’esprit du projet.
Cette grange avait été complètement détruite après la chute d’un arbre. Ma mère, qui est une amoureuse des vieilles pierres, a refusé de refaire quelque chose de banal. Elle a reconstruit le bâtiment presque intégralement elle-même, pierre par pierre, parpaing par parpaing, fondations comprises. Ancienne infirmière de nuit, jeune retraitée, et une énergie à faire passer pas mal de gens pour des amateurs.
La toiture retenue pour les panneaux est une toiture en bac acier isolé, de type panneau sandwich. Juste en dessous, il y a un petit local qui sert parfaitement de local technique pour accueillir la batterie solaire.
Le plan était le suivant :
installer 8 panneaux de 500 W chacun
atteindre une puissance totale de 4 kWc
poser les panneaux en format paysage
descendre les câbles vers le local technique
installer la batterie Jackery SolarVault 3 Pro Max avec une batterie additionnelle
mettre en place le système de gestion énergétique
Les panneaux avaient été achetés en amont et stockés sur place. De mémoire, on était autour de 80 à 89 euros par panneau, soit environ 700 à 750 euros la palette.
Étape 1 : implanter correctement les panneaux sur le toit

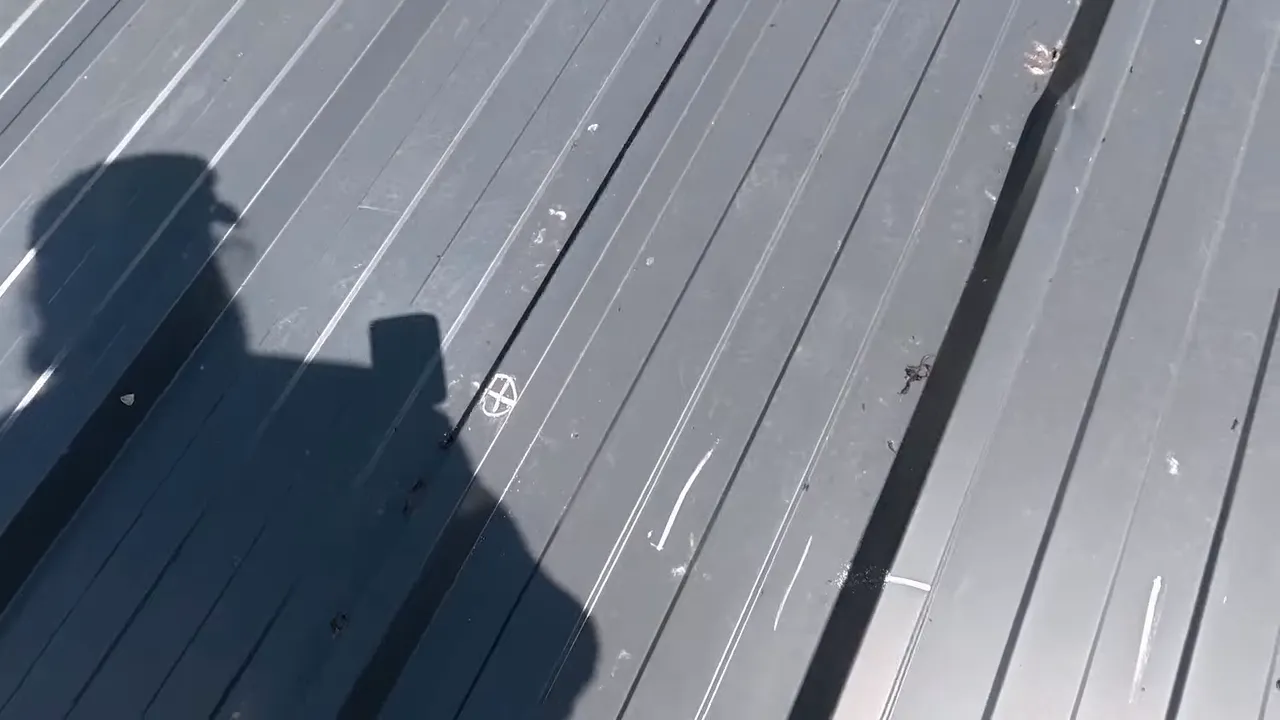

Avant de percer quoi que ce soit, la première étape consiste à tracer l’implantation complète.
Sur cette toiture, chaque panneau fait environ 196 cm par 113 cm. Comme j’avais choisi une pose en paysage, il fallait définir précisément la position des 8 panneaux, puis l’emplacement des platines de fixation.
Chaque panneau repose sur 4 points d’accroche. Pour 8 panneaux, cela représente une grosse série de points à marquer et à vérifier. Une fois que tout est tracé, il faut contrôler encore une fois.
J’insiste là-dessus parce qu’en toiture, surtout sur du bac acier neuf, la règle est simple :
mesurer trois fois
percer une fois
Un trou mal placé dans une étanchéité neuve, c’est exactement le genre d’erreur qu’on regrette tout de suite.
Étape 2 : poser les platines sur bac acier sans bâcler l’étanchéité
Pour la fixation, j’ai utilisé des platines en aluminium destinées à se poser sur les ondes du bac acier. C’est un matériel simple, économique, et que j’avais déjà utilisé sur un autre chantier avec de bons résultats.
Le principe est le suivant :
la platine vient se poser sur l’onde du bac acier
une bande de caoutchouc 3M est placée dessous pour créer une première compression étanche

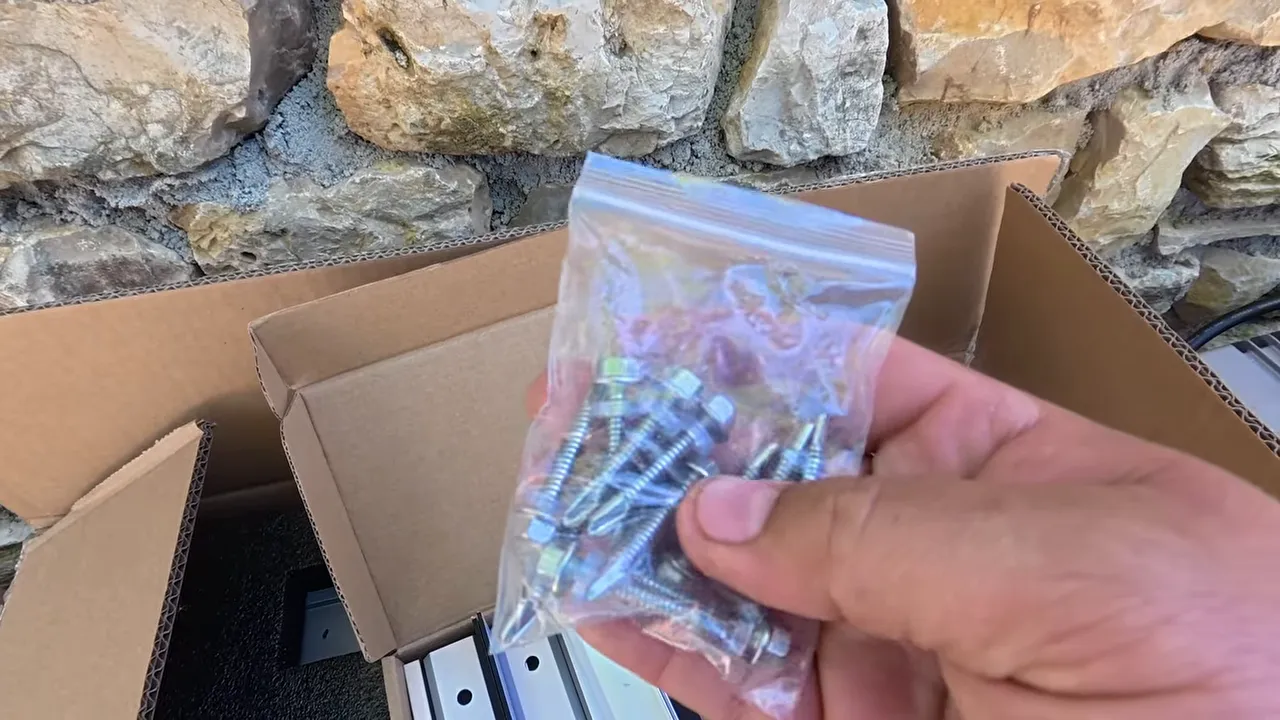

des vis autoforeuses traversent l’ensemble
les rails et clamps de fixation des panneaux viennent ensuite se reprendre sur ces supports
Sur le papier, la bande d’étanchéité et les joints de vis suffisent. En pratique, je préfère toujours sur-sécuriser l’étanchéité. J’ai donc ajouté du Sika, un mastic bien connu en couverture et en zinguerie, avant la pose des vis.
Concrètement, pour chaque platine :
nettoyage rapide de la zone
pose de la bande de caoutchouc fournie
positionnement précis sur le marquage
ajout de deux cordons de Sika en complément
vissage progressif des vis autoforeuses
C’est répétitif, physique, et franchement pénible en plein soleil. Et là, parenthèse importante : travailler sur une toiture toute la journée, été comme hiver, c’est un vrai métier. Respect total à tous les couvreurs, charpentiers et gens du bâtiment qui font ça toute l’année.

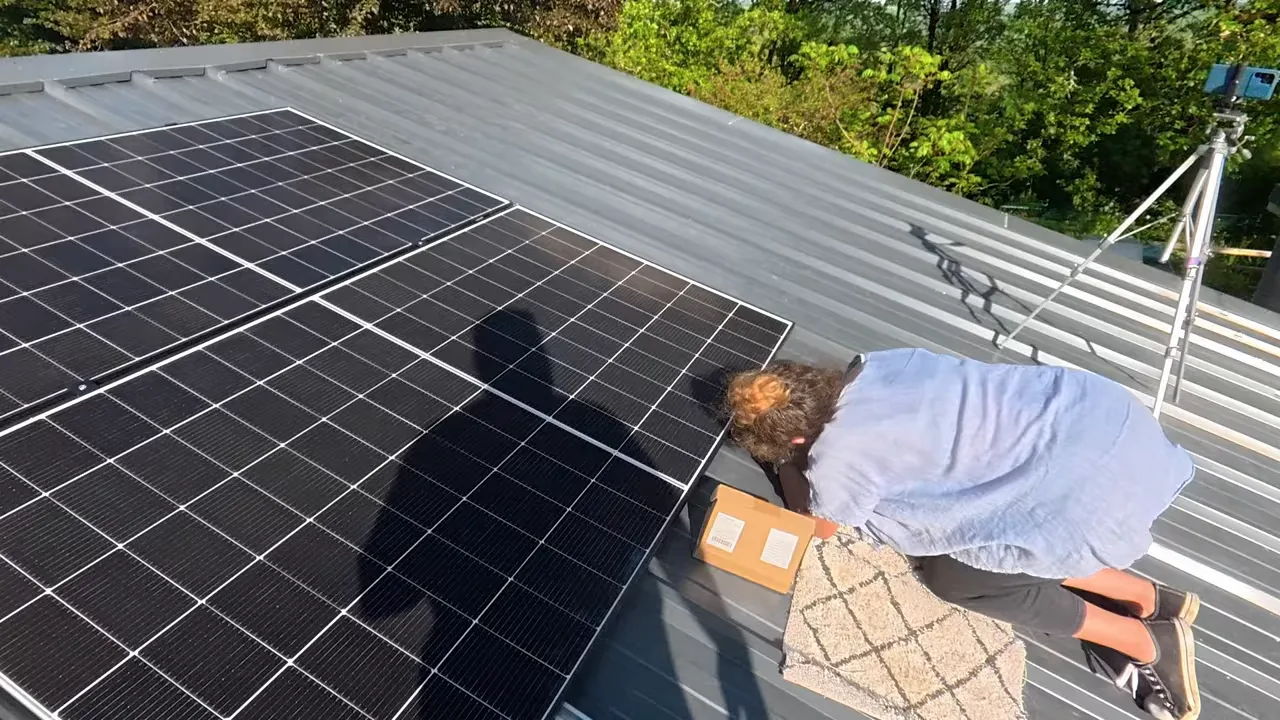

Étape 3 : monter les panneaux, la partie où il vaut mieux être deux
Jusqu’à la pose des platines, on peut encore bricoler seul à peu près correctement. À partir du moment où on commence à manipuler des grands panneaux de 500 W, il faut arrêter les bêtises : essayez d’être au moins deux.
Les panneaux sont grands, encombrants, fragiles, et la toiture n’est pas l’endroit idéal pour jouer à l’équilibriste. Pour cette partie, j’ai donc demandé de l’aide à ma mère, qui s’est révélée une excellente technicienne photovoltaïque improvisée.
La pose complète des 8 panneaux nous a pris environ 3 heures. C’est un très gros morceau du chantier. Entre la chaleur, les déplacements sur la toiture, les réglages, les fixations et la manipulation des modules, on termine rincés.
Mais à ce stade, la partie la plus visuelle est faite : la centrale est en place.
Étape 4 : raccorder les panneaux sans se tromper de logique électrique
Une fois les panneaux posés, il fallait passer à la partie câblage. Et là, il y a un point fondamental à bien comprendre : la tension maximale admissible par la batterie.
Le champ solaire est organisé en 4 groupes de 2 panneaux. Chaque groupe doit alimenter une entrée indépendante de la batterie.
Chaque panneau peut monter à environ 35 V. Si on mettait deux panneaux en série, on pourrait atteindre environ 70 V par groupe. Or ici, il faut rester sous les 60 V.
La bonne solution n’était donc pas le montage en série, mais le montage en parallèle.
Pourquoi le parallèle était indispensable ici
En parallèle :
on additionne l’intensité
on n’additionne pas la tension
C’est exactement ce qu’il fallait pour rester compatible avec les spécifications de la SolarVault 3 Pro Max.

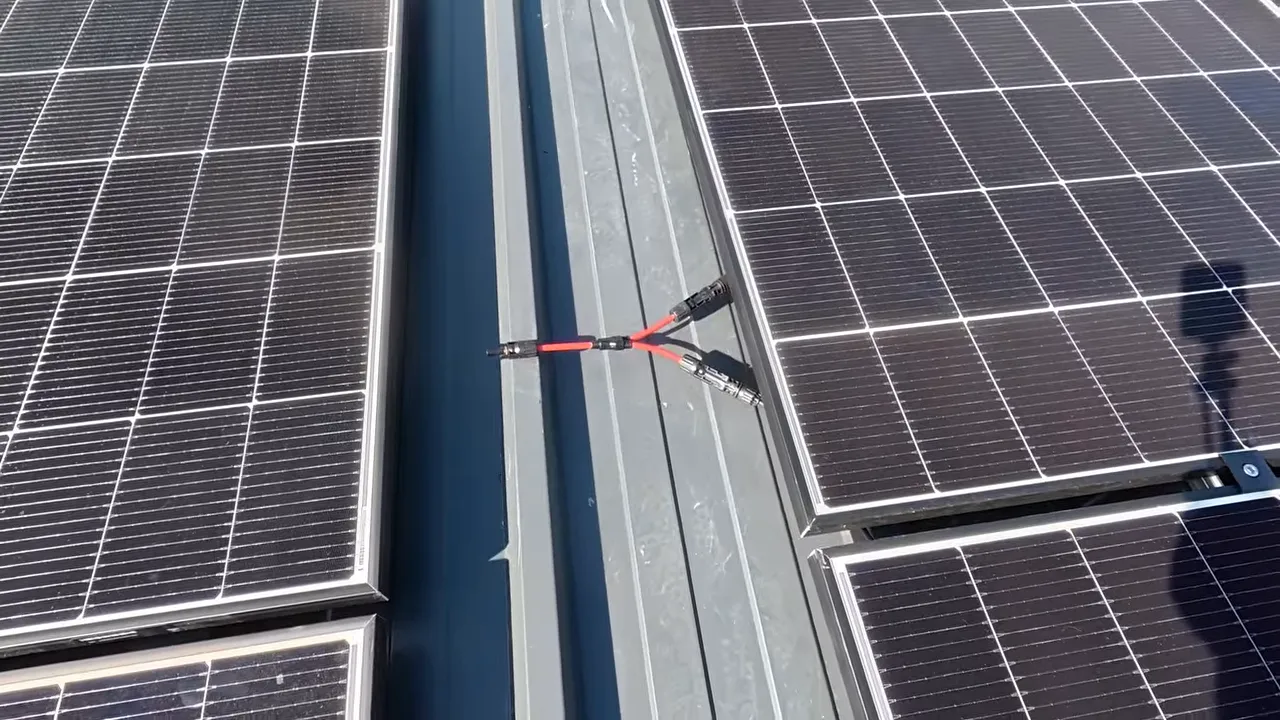

Pour réaliser ça proprement, j’ai utilisé des connecteurs en Y qui permettent de regrouper les deux panneaux d’un même couple en une seule sortie.
Ensuite, j’ai :
passé les câbles sous les panneaux
raccordé les groupes au fur et à mesure
regroupé les faisceaux avec des colliers type Serflex
protégé les portions exposées dans des bouts de goulotte
Ce dernier point est important. Les câbles solaires résistent bien, mais les UV finissent toujours par attaquer ce qui reste exposé en permanence. J’ai déjà eu de mauvaises surprises, donc je préfère protéger les sections visibles au lieu de faire confiance au temps.
Ne pas oublier la terre
Autre point souvent négligé : la mise à la terre des panneaux.
Il faut relier les panneaux les uns aux autres, puis raccorder l’ensemble à la terre de la maison. Ce n’est pas l’étape la plus spectaculaire, mais c’est une étape importante, et il ne faut pas la traiter comme un détail.
Étape 5 : installer la batterie Jackery SolarVault 3 Pro Max
Une fois le champ photovoltaïque prêt, on passe au cœur du système : la batterie solaire all-in-one.
Le modèle installé ici est la Jackery SolarVault 3 Pro Max, accompagnée d’une batterie additionnelle. Cet ajout permet d’augmenter la capacité de stockage pour un coût qui reste, à mon sens, intéressant.
La logique de raccordement est simple :

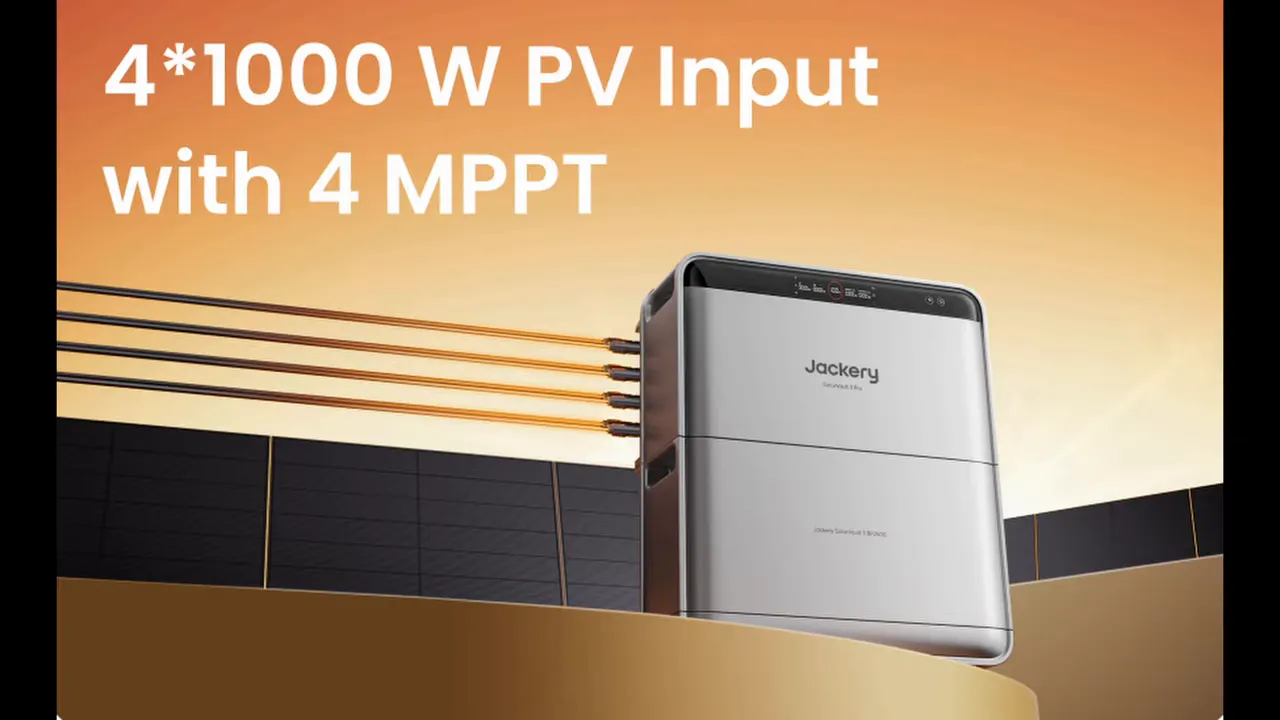

la batterie dispose de 4 entrées photovoltaïques indépendantes
chaque groupe de 2 panneaux est branché sur une entrée dédiée
chaque entrée travaille de façon autonome selon son ensoleillement
C’est un vrai avantage sur ce type d’installation, surtout quand il y a des zones d’ombre partielles.
Le vrai intérêt des 4 entrées indépendantes
Sur cette toiture, en fin de journée, le bâtiment en face projette une ombre qui coupe une partie de l’installation. Résultat :
certains groupes de panneaux sont déjà partiellement masqués
d’autres restent encore au soleil
Avec 4 entrées indépendantes, les groupes encore bien exposés continuent à produire normalement. On évite qu’un seul problème d’ombrage pénalise toute la centrale.
C’est exactement le genre de détail qui fait la différence entre une installation théorique sur catalogue et une installation qui fonctionne bien dans la vraie vie.
Une journée pour tout faire : mission presque remplie
En fin de soirée, à peu près vers 21 h 30, l’essentiel était terminé :
les panneaux étaient posés
les raccordements étaient faits
la batterie était installée dans le local technique
le câblage principal était prêt
Il restait surtout la partie configuration logicielle et réseau. Donc oui, je considère que le défi était réussi : installer une centrale solaire de 4 kWc en une journée, c’est faisable, à condition d’avoir préparé le chantier en amont et de ne pas partir à l’aveugle.
Le petit accessoire presque anecdotique… mais très utile
Sur les installations à faible pente, il y a un petit détail auquel on ne pense pas toujours : l’eau peut stagner en bas des panneaux.

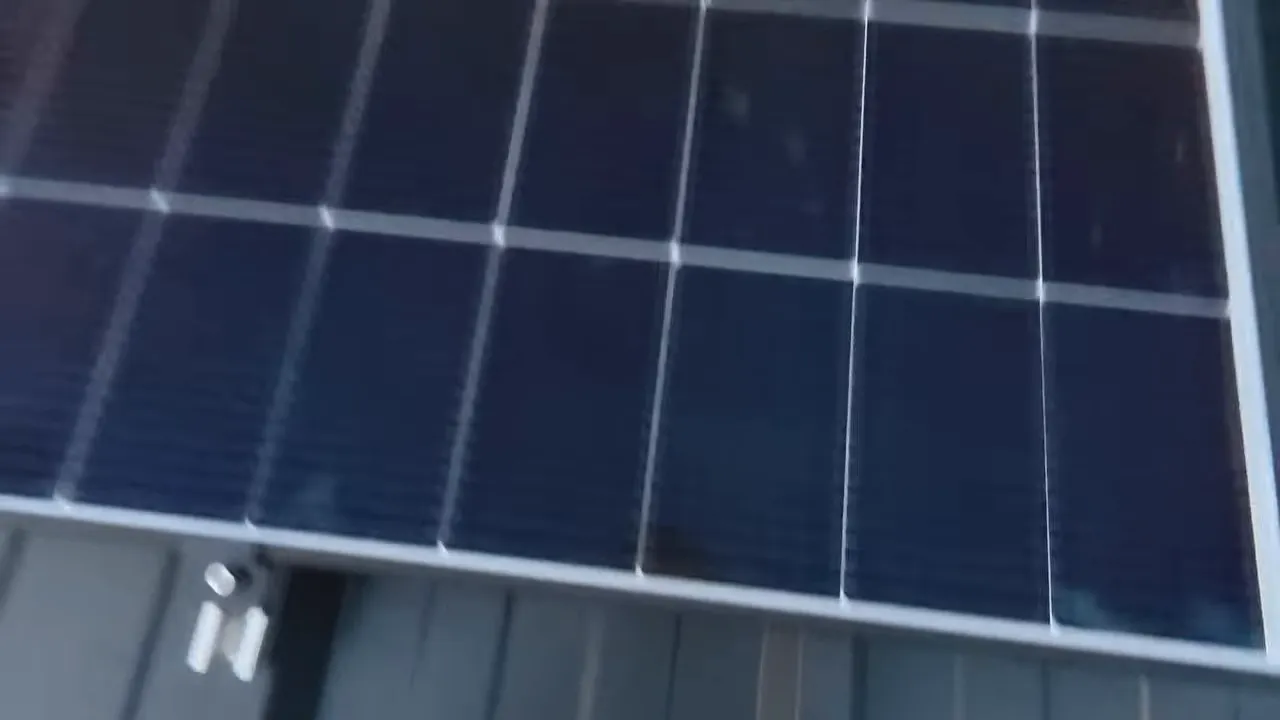

Pour éviter ça, j’ai ajouté de petits clips de drainage qui se fixent sur le bord inférieur du cadre.
Leur rôle est simple : favoriser l’évacuation de l’eau et éviter qu’elle reste accumulée en partie basse. À mon avis, ce type d’accessoire peut réduire fortement la fréquence d’entretien des panneaux. Et vu le prix dérisoire, il n’y a pas vraiment de raison de s’en priver.
Ce qui restait à faire après la pose
Comme souvent sur un chantier, tout n’a pas été bouclé complètement le soir même. Il restait deux points importants.
1. La liaison vers le tableau de la maison
Il fallait encore installer la prise individuelle dédiée sur le tableau électrique principal. Cela supposait de faire une tranchée entre le bâtiment principal et le local technique.
Autrement dit, ce n’était plus un simple détail de finition, mais presque un chantier à part entière. Il ne faut donc pas oublier de l’intégrer dans la planification globale.
2. Le réseau et l’application
Deuxième sujet : la connectivité.
On a voulu configurer l’application immédiatement, et on s’est heurtés à un problème très bête, mais totalement prévisible : le Wi-Fi n’arrivait pas jusqu’au local technique.

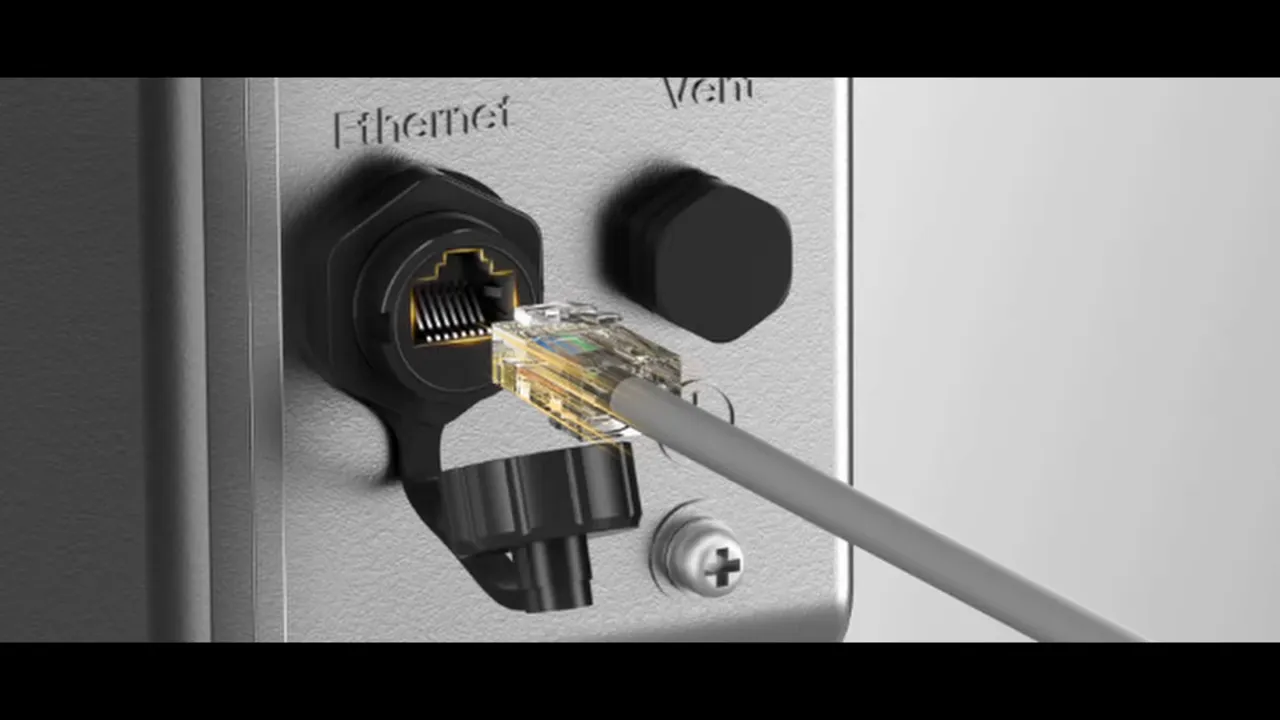

Et c’est là que j’ai vraiment vu l’intérêt d’un élément que j’avais un peu sous-estimé au départ : la prise Ethernet intégrée à la batterie.
Sur le papier, tirer un câble réseau jusqu’à une batterie semble contraignant. En pratique, quand le Wi-Fi ne passe pas, c’est ce qui sauve l’installation. Sans cette prise Ethernet, il aurait fallu bricoler des répéteurs ou chercher une solution de fortune pour alimenter un local éloigné. Là, au moins, il existe une vraie porte de sortie propre et fiable.
Le Smart Meter et le compteur Linky : un vrai plus pour l’autoconsommation
L’autre point fort du système, c’est la mise en place du compteur intelligent associé au Linky.
Dans ce cas précis, le compteur Linky se trouve dans le salon, à quelques mètres seulement de la box. L’installation a donc été très simple. Une fois en place, ce type de module permet à la batterie de mieux piloter l’autoconsommation, la charge et la restitution de l’énergie.
Il faut simplement penser à vérifier que le compteur est bien configuré pour communiquer avec le Smart Meter, et à contrôler la compatibilité du matériel installé.
Sur ce point, les groupes d’entraide d’utilisateurs peuvent d’ailleurs être très utiles, notamment pour identifier rapidement les modèles compatibles ou les procédures à suivre en cas de souci.
Le logiciel : ce n’est pas le plus glamour, mais il faut l’anticiper
Je vais être honnête : toute la partie hardware, câbles, vis, platines, panneaux, raccordements, c’est mon terrain. Dès qu’on bascule dans le logiciel, les comptes, les transferts de propriété, les applis et les menus, ma patience baisse très vite.
Sur cette installation, il a fallu :
créer le compte utilisateur de ma mère
transférer la batterie de mon compte vers le sien
gérer les complications liées à un enregistrement initial sur un compte bêta
Ce n’est pas insurmontable, mais c’est typiquement le genre de chose à anticiper, surtout si l’installation est destinée à quelqu’un d’autre que soi.
Bonne nouvelle tout de même : l’application a évolué, et le fabricant semble faire des mises à jour régulières en tenant compte des retours utilisateurs.
Faut-il installer des panneaux sur le toit ? Oui, mais pas n’importe comment
Je ne suis pas systématiquement fan des installations en toiture. Pas parce que ça ne fonctionne pas, mais parce que l’accessibilité compte énormément.
Si vous posez des panneaux sur un toit, il faut idéalement que ce soit sur une toiture :
accessible
sur laquelle on peut cheminer sans tout casser
où l’entretien reste envisageable
C’est d’ailleurs pour cette raison que, chez moi, tous mes panneaux sont accessibles à pied.
Dans le cas présent, la toiture était raisonnablement accessible, la pente faible, et le support adapté. C’était donc un bon candidat pour une pose directe.
Le vrai coût de l’installation complète
Passons maintenant au point que tout le monde regarde à la fin : combien ça coûte vraiment ?
Ici, on parle d’une installation réelle, complète, avec les accessoires et le stockage.
Détail du budget
Jackery SolarVault 3 Pro Max + batterie complémentaire + Smart Meter : environ 1 500 €
8 panneaux solaires : environ 750 €
quincaillerie, platines, câbles, colliers, accessoires : environ 250 €
On arrive donc à un coût global d’environ 2 500 € pour une centrale de 4 kWc avec 5 kWh de batterie, prête à être posée.
Les panneaux choisis ici ne sont pas bifaciaux, ce qui est logique vu la pose sur toiture sombre. En revanche, ce sont des panneaux verre-verre, choisis pour leur robustesse.
Combien cette centrale peut produire chaque année ?
Pour estimer la rentabilité, j’ai pris volontairement des hypothèses prudentes.
Avec cette configuration :
4 kWc installés
orientation plein sud
pente d’environ 15 à 20 %
présence d’un peu d’ombrage
j’ai retenu une production annuelle estimée de 4 800 kWh.
C’est un chiffre bas pour 4 kWc, mais il est volontairement conservateur. Je préfère faire des calculs à minima plutôt que de vendre du rêve sur des conditions parfaites qui n’existent pas toujours sur le terrain.
Le taux d’autoconsommation retenu est lui aussi prudent
Ensuite, il faut se demander combien de cette production sera réellement consommée sur place.
Là encore, j’ai pris une hypothèse modeste : 2 500 kWh autoconsommés par an, soit environ 55 % d’autoconsommation.
Ce n’est pas un bon taux sur le papier, mais ça permet de raisonner avec une marge de sécurité confortable.
Avec un prix de l’électricité à 0,20 €/kWh, cela représente :
2 500 kWh × 0,20 € = 500 € d’économies par an
Le temps de retour sur investissement
Avec un investissement global d’environ 2 500 € et une économie annuelle de 500 €, on obtient un retour sur investissement de 5 ans.
Et franchement, un retour sur investissement de 5 ans, sur une installation de ce type, c’est très bon.
D’autant plus que :
la batterie est garantie 10 ans
les panneaux ont une durée de vie espérée de 35 à 40 ans
Autrement dit, même avec des hypothèses conservatrices, l’opération reste solide économiquement.
Le point faible de cette centrale : une toiture assez plate
S’il fallait relever une limite de cette installation, ce serait la faible pente du toit.
Une centrale assez plate favorise davantage la production estivale, lorsque le soleil est haut. Ce n’est pas forcément un défaut, mais cela veut dire qu’une partie importante du potentiel arrive au moment où il faut être capable de le valoriser.
Et justement, il y a une piste très intéressante pour ça : la recharge d’un véhicule électrique.
Associer solaire et voiture électrique : là, on change complètement le bilan
Si on ajoute une borne ou un point de recharge à proximité, on peut absorber beaucoup mieux les excédents estivaux. Et là, le taux d’autoconsommation peut grimper très nettement.
On peut imaginer passer de :
2 500 kWh autoconsommés par an
à 3 500 kWh par an
Parmi ces 3 500 kWh, si l’on consacre 2 000 kWh au transport électrique, on peut couvrir environ 13 000 km par an.
Pourquoi ce chiffre ? Parce qu’il correspond grosso modo au kilométrage annuel moyen d’un véhicule en France.
Et ces 2 000 kWh ne représentent que deux cinquièmes de la production annuelle de cette centrale.
Autrement dit, une installation de 4 kWc bien utilisée peut déjà couvrir une part très sérieuse des besoins de mobilité électrique d’un foyer.
Le fond du sujet : valoriser au mieux l’énergie produite
Le vrai intérêt de ce genre de système, ce n’est pas seulement de produire. C’est de valoriser intelligemment ce qu’on produit.
L’hiver, on peut compter sur les autres moyens de production du mix électrique. L’été, on a au contraire souvent un surplus solaire qu’il faut réussir à absorber. Dès qu’on a des usages déplaçables dans la journée, ou un véhicule à charger, la logique devient beaucoup plus intéressante.
C’est aussi pour ça que je continue à penser que le couple photovoltaïque + stockage + pilotage intelligent + mobilité électrique est l’un des plus cohérents aujourd’hui pour réduire réellement sa dépendance énergétique.
Ce que je retiens de cette installation
Si je devais résumer cette expérience, je dirais ceci :
oui, il est possible d’installer une centrale solaire complète de 4000 W en une journée
à condition d’avoir tout préparé en amont
à condition aussi de ne pas négliger les détails pratiques : tension admissible, terre, étanchéité, réseau, accessibilité
et surtout, il faut penser l’installation comme un système complet, pas juste comme des panneaux posés sur un toit
Avec environ 2 500 € d’investissement, un retour estimé à 5 ans, et un potentiel encore meilleur si on valorise l’été avec un véhicule électrique, je considère clairement que c’est une bonne opération.
Et, très honnêtement, je suis surtout content que ma mère ait enfin sa centrale solaire chez elle.
