Comment câbler les prises Ethernet RJ45 Comme un PRO !

Bienvenue sur notre guide complet sur la création de prises Ethernet RJ45, où nous allons explorer chaque étape du processus pour vous aider à réaliser des câbles de qualité professionnelle. Dans cette aventure, nous utiliserons un kit pratique de VCE Link qui facilite grandement la conception de vos câbles RJ45, que ce soit en catégorie 6 ou 7. Prêt à plonger dans le monde du câblage ? Allons-y !

🛠️ Ce dont vous aurez besoin

Avant de commencer, voyons les outils et matériaux nécessaires pour réaliser votre propre câble RJ45. Voici ce que contient notre kit VCE Link :

• Un dénudeur de câble
• Une pince coupante
• Un testeur de câble
• Des prises RJ45
• Un paquet de 20 connecteurs RJ45
• Une notice d'utilisation

Ce kit est idéal pour ceux qui veulent se lancer dans le câblage réseau sans complications. Grâce à sa conception intuitive, même les débutants pourront réaliser des câbles de qualité.

📖 Comprendre le câblage RJ45

Le câblage RJ45 est essentiel pour établir des connexions réseau fiables. Il existe plusieurs catégories de câbles, mais nous nous concentrerons sur les catégories 6 et 7. Ces câbles sont conçus pour des vitesses de transmission élevées, ce qui les rend parfaits pour une utilisation à domicile ou en entreprise.

🔍 Pourquoi choisir la catégorie 6 ou 7 ?

La catégorie 6 offre des vitesses allant jusqu'à 1 Gbps, tandis que la catégorie 7 peut atteindre 10 Gbps. Cela signifie que si vous prévoyez d'utiliser votre réseau pour des jeux en ligne, le streaming ou le transfert de fichiers lourds, opter pour la catégorie 7 peut être la meilleure solution.

✂️ Étape 1 : Préparation du câble

La première étape pour réaliser un câble RJ45 consiste à préparer le câble. Voici comment procéder :

1. Prendre la protection du câble et la glisser dans le bon sens.
2. Dénuder le câble sur une longueur de 3 à 5 cm. Pour cela, utilisez le dénudeur fourni dans le kit. Tournez l'outil autour du câble pour retirer la gaine extérieure.
3. Une fois le câble dénudé, vous devriez voir quatre paires de fils plus la masse. Soyez prudent, car les couleurs peuvent facilement être mélangées.

Il est essentiel de garder les fils organisés pour éviter toute confusion lors de l'insertion dans la prise RJ45. Les couleurs des fils sont généralement : marron, bleu, jaune et vert.

🔗 Étape 2 : Insertion des fils dans le connecteur

Après avoir préparé le câble, il est temps d'insérer les fils dans le connecteur RJ45. Suivez ces étapes :

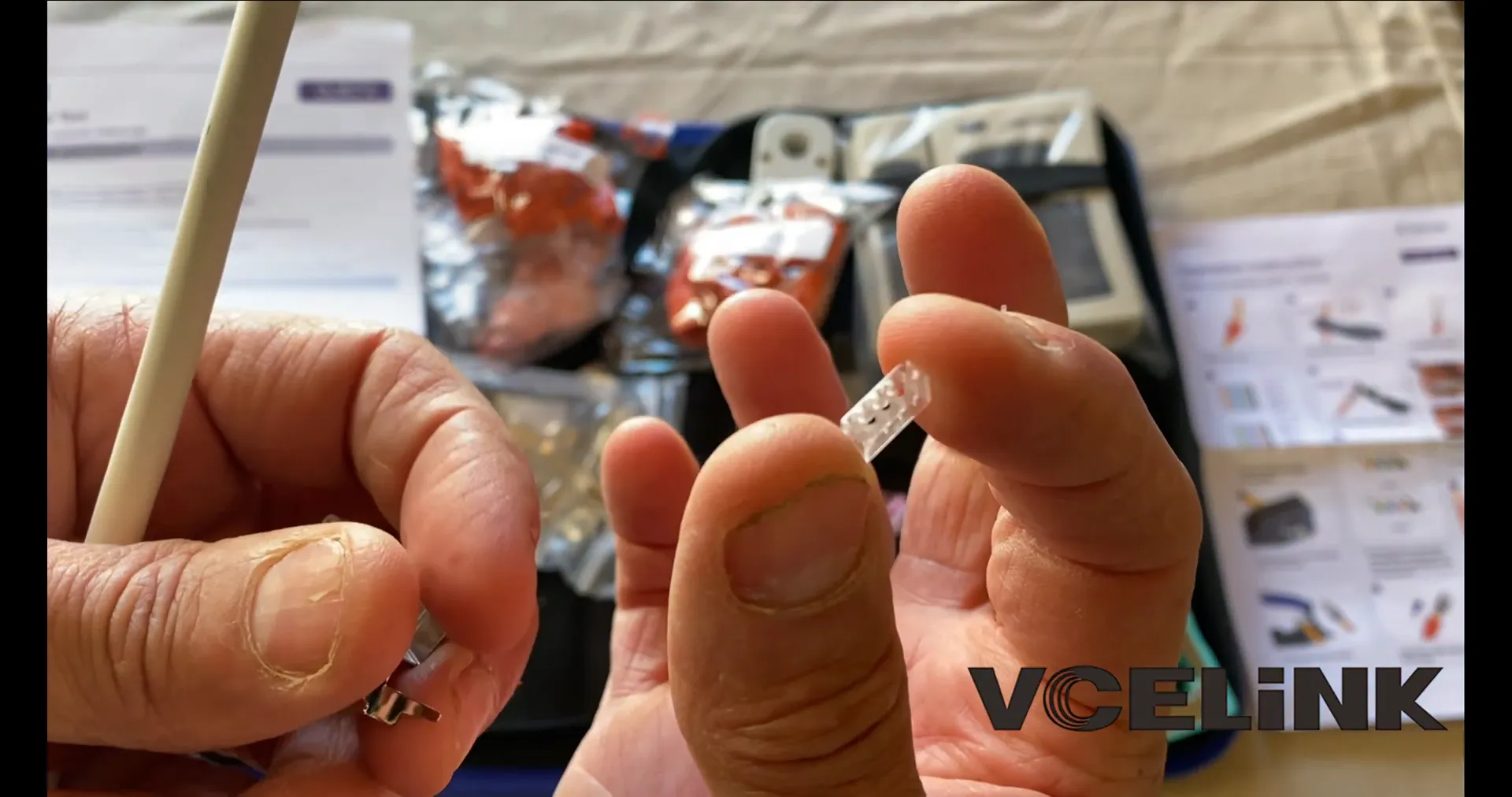

1. Sortir le petit embout plastique du connecteur RJ45.

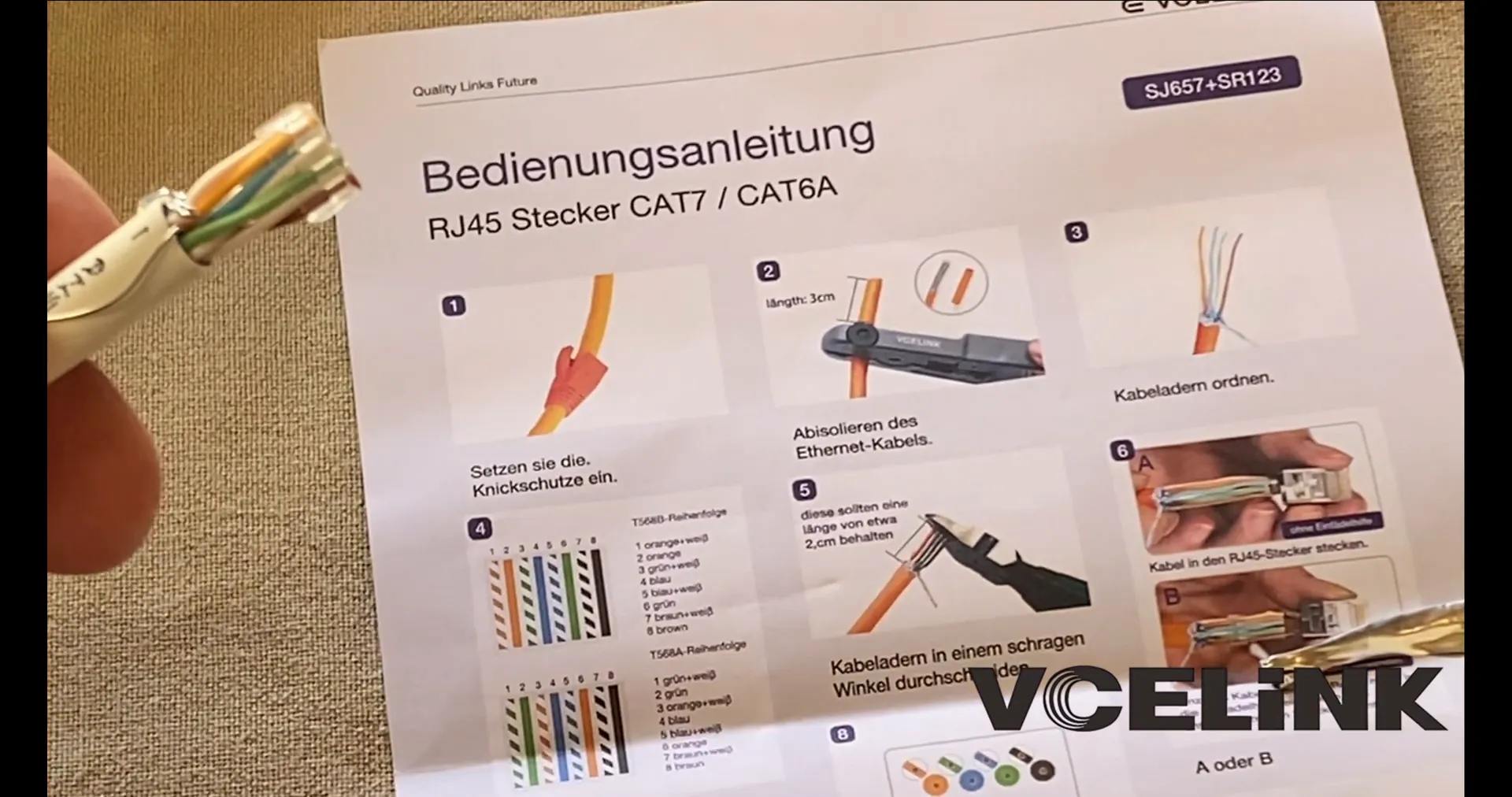

2. Insérer les fils dans le connecteur en respectant l'ordre de câblage. Pour un câblage standard, l'ordre est : blanc-orange, orange, blanc-vert, bleu, blanc-bleu, vert, blanc-marron, marron.
3. Une fois les fils insérés, utilisez la pince fournie pour couper les fils à la bonne longueur.

🔒 Étape 3 : Sertissage du connecteur

Maintenant que les fils sont en place, nous devons sertir le connecteur pour assurer une connexion solide :

1. Insérez le connecteur RJ45 dans la pince sertisseuse.
2. Serrez la pince pour fixer le connecteur aux fils. Assurez-vous que tous les fils sont bien en place et que la masse touche le connecteur.
3. Retirez le connecteur de la pince et vérifiez que tout est correctement fixé.

Si vous avez bien suivi ces étapes, vous devriez avoir un connecteur RJ45 bien serti, prêt à être utilisé.

🧪 Étape 4 : Tester le câble

Avant de l'utiliser, il est impératif de tester le câble pour s'assurer qu'il fonctionne correctement. Voici comment procéder :

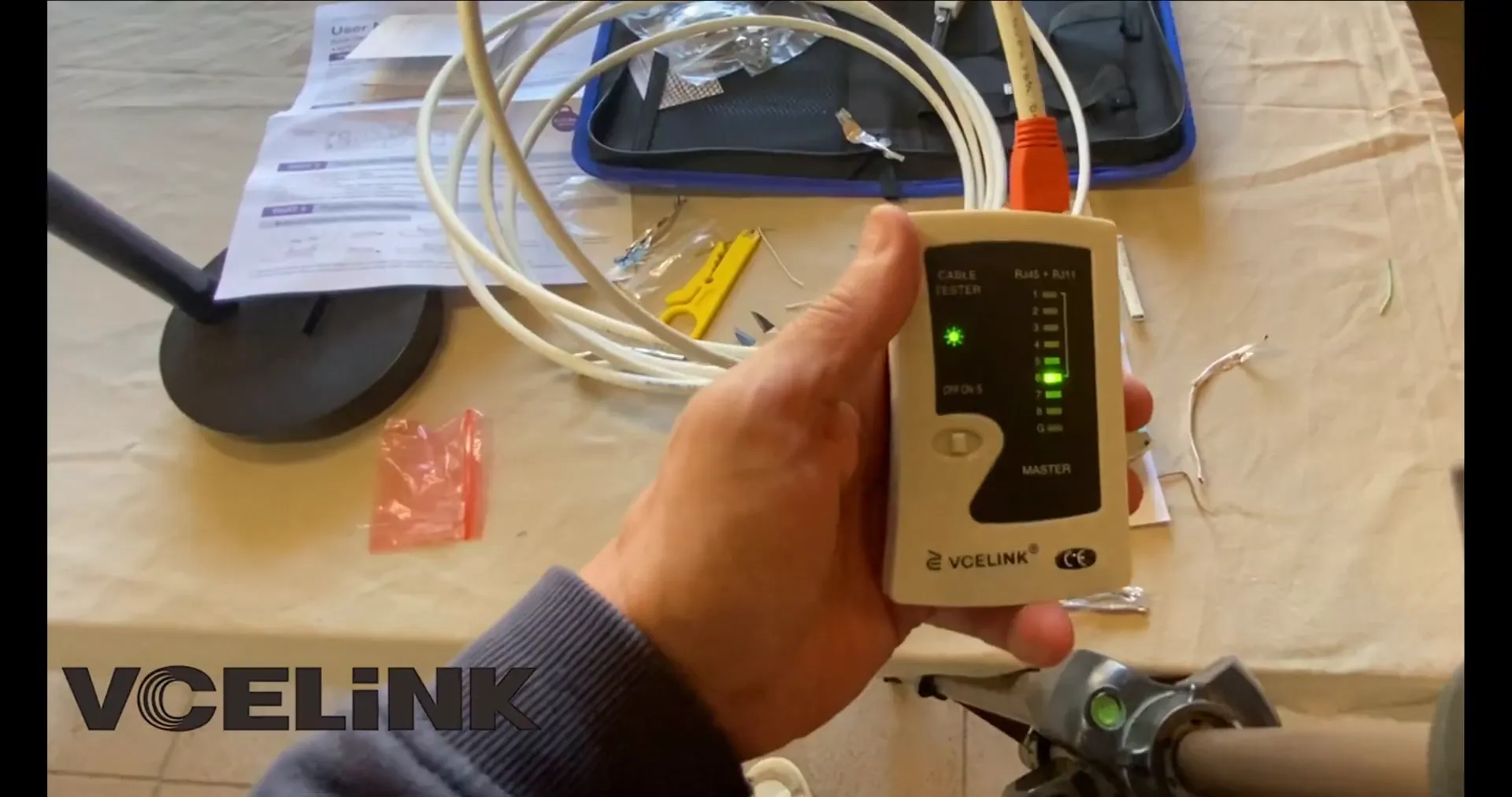

1. Connectez le câble à votre testeur de câble. Assurez-vous d'utiliser la bonne entrée (RJ45).
2. Allumez le testeur. Si vous avez un testeur qui nécessite une pile, assurez-vous qu'elle est bien installée.
3. Vérifiez les résultats. Si les lumières s'allument dans le bon ordre, votre câble est prêt à l'emploi. Sinon, vous devrez vérifier le câblage et peut-être refaire le connecteur.

⚠️ Résoudre les problèmes de câblage

Il est courant de rencontrer des problèmes lors de la création de câbles RJ45. Voici quelques conseils pour résoudre ces problèmes :

• Si le testeur indique que le câblage n'est pas correct, vérifiez l'ordre des fils. Les inversions de couleur sont fréquentes.
• Assurez-vous que la masse est correctement connectée. Cela peut affecter la performance du câble.
• Si un connecteur ne fonctionne pas, n'hésitez pas à le retirer et à recommencer avec un nouveau.

La pratique rend parfait, alors n'hésitez pas à essayer plusieurs fois jusqu'à obtenir un câble de qualité.

📦 Conclusion

Félicitations ! Vous avez maintenant les connaissances nécessaires pour réaliser vos propres câbles RJ45 comme un pro. Avec le kit VCE Link, vous pouvez créer des connexions réseau fiables et rapides pour tous vos besoins informatiques.

Si vous êtes intéressé par le kit que nous avons utilisé dans ce guide, vous pouvez le trouver ici sur Amazon. N'oubliez pas de vous abonner à notre chaîne YouTube RetroArCab pour plus de tutoriels et d'astuces techniques.

Merci d'avoir lu notre guide et à très bientôt pour de nouvelles vidéos et articles ! Ciao !
