Comment Câbler un Plug RJ45 (CAT6 / CAT7) - Norme T-568B Expliquée ! 🔌

Bienvenue dans ce guide complet où je vous montre comment câbler un plug RJ45 sur un câble Ethernet de catégorie 6 ou 7, en respectant la norme T-568B. Que vous soyez un passionné de DIY réseau, un professionnel cherchant à maîtriser cette compétence ou simplement curieux de comprendre comment fonctionne le câblage Ethernet, ce tutoriel détaillé est fait pour vous. Je vous accompagne pas à pas avec des conseils pratiques, des astuces et des explications claires pour réaliser un câble réseau parfaitement fonctionnel, stable et durable.

Dans cet article, nous allons explorer ensemble tout le processus, depuis la préparation du câble jusqu’au test final du cordon, en utilisant un kit professionnel VCELINK qui facilite grandement cette tâche. Alors, préparez votre matériel et suivez-moi dans cette aventure technique !

🛠️ Le matériel nécessaire pour câbler un plug RJ45

Avant de commencer, il est essentiel de disposer des bons outils pour réaliser un câblage propre et efficace. Pour cette démonstration, j’utilise un kit professionnel VCELINK qui comprend :

  • Un dénudeur de câble (souvent intégré à la pince à sertir)
  • Une pince coupante
  • Une pince à sertir RJ45 (compatible CAT6 et CAT7)
  • Un testeur de câble RJ45 pour vérifier la continuité et la bonne disposition des fils
  • Un paquet de 20 connecteurs RJ45 de qualité
  • Une notice explicative pour le câblage et l’utilisation des outils

Le câble utilisé est un câble Ethernet catégorie 6 capable de supporter des débits allant jusqu’à 1 Gbit/s, ce qui est largement suffisant pour la majorité des installations domestiques et professionnelles actuelles.

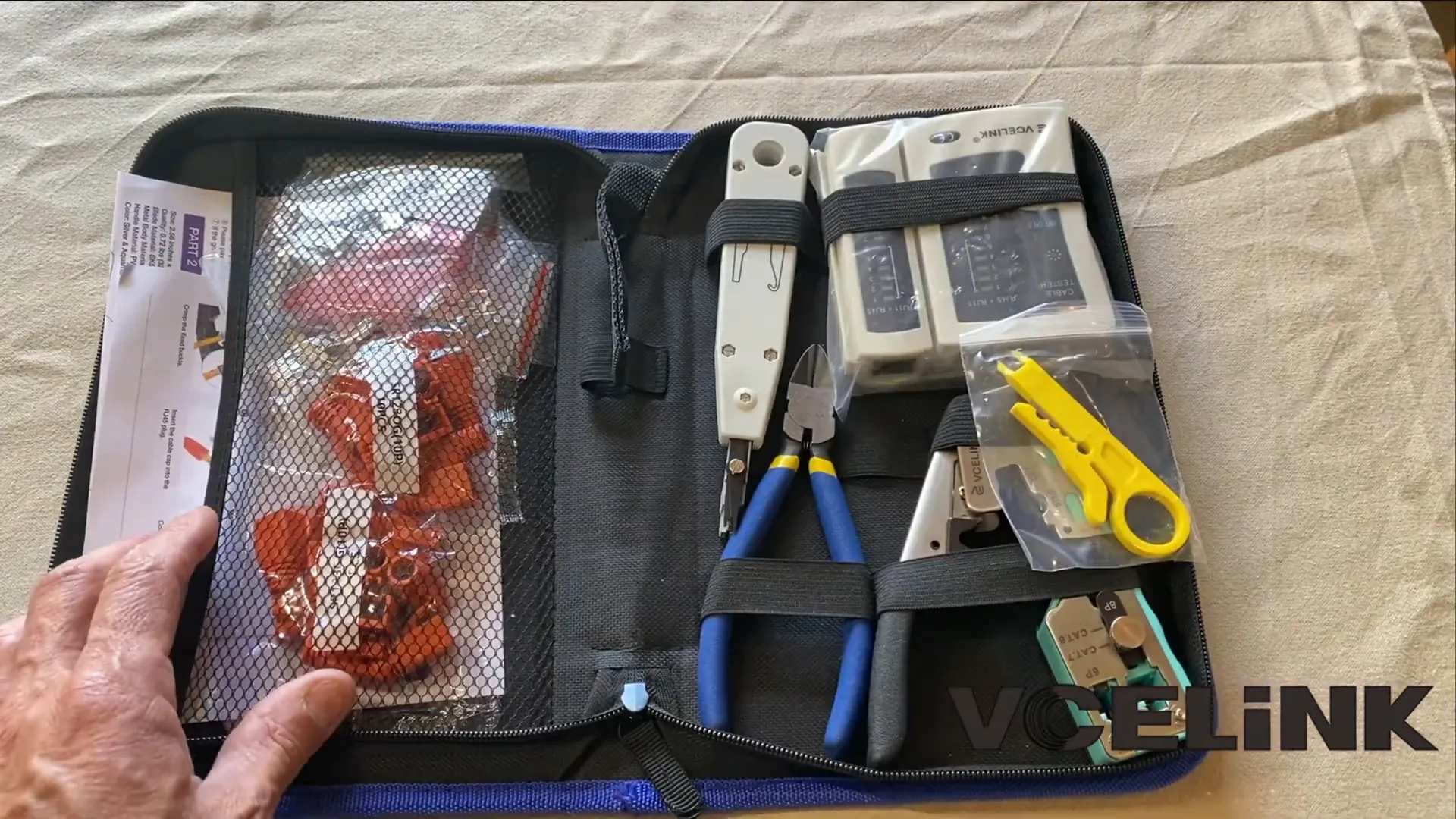

Présentation du kit VCELINK et des outils inclus

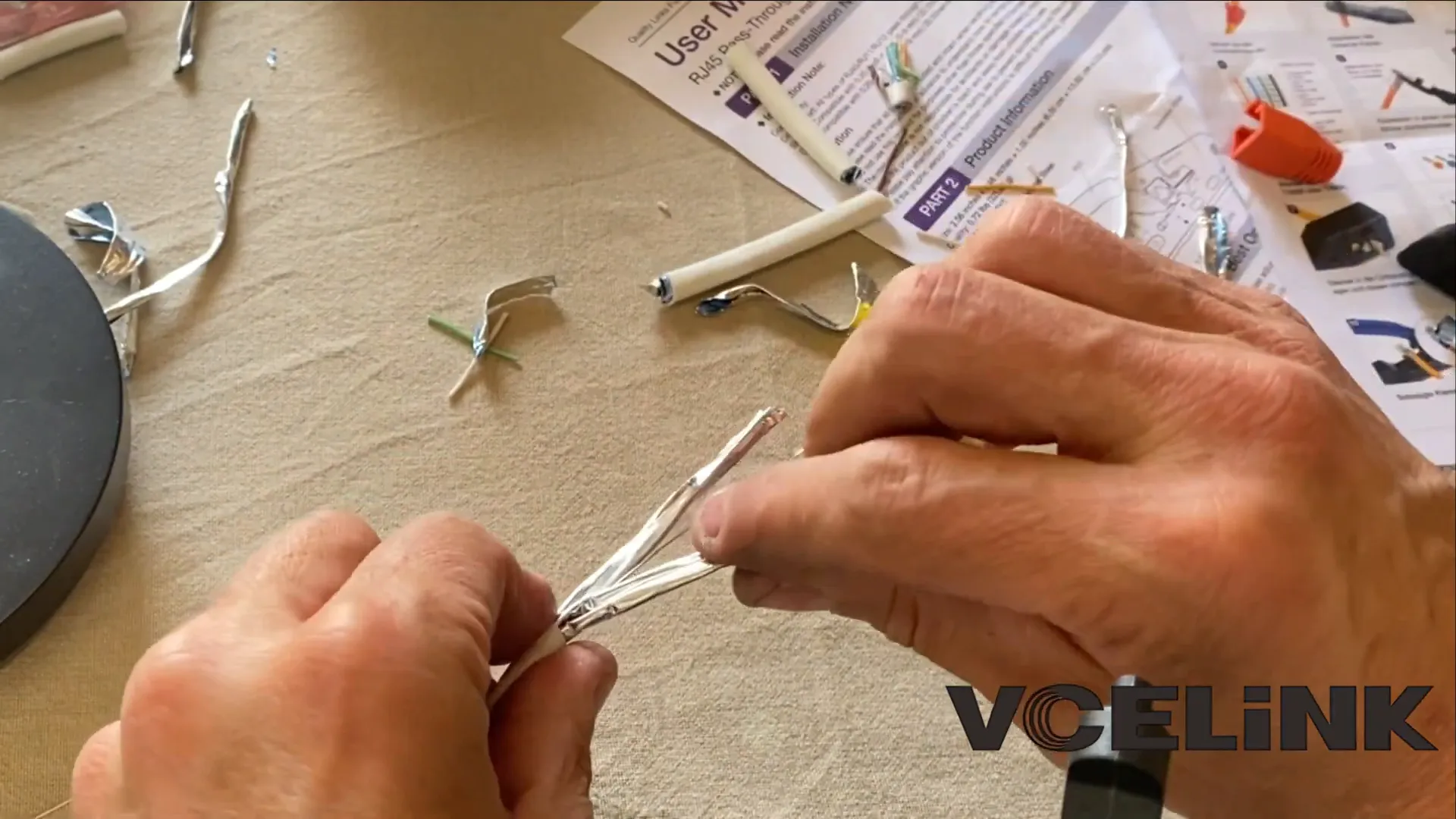

🔍 Préparer et dénuder le câble Ethernet correctement

La première étape consiste à préparer le câble pour le câblage. Il faut dénuder la gaine extérieure sans abîmer les fils internes. Voici comment procéder :

  1. Utilisez le dénudeur de câble pour couper la gaine extérieure sur environ 2 à 3 cm.
  2. Tirez doucement la gaine pour exposer les huit fils internes, organisés en quatre paires torsadées.
  3. Retirez le feuillard de protection qui entoure les fils. Faites attention à ne pas détordre les paires, car cela peut affecter la qualité du signal.
  4. Gardez les fils encore légèrement torsadés pour faciliter leur manipulation et éviter les erreurs lors du câblage.

Il est important de manipuler les fils avec soin car dans chaque paire, un des fils est blanc avec une couleur d’accompagnement (exemple : blanc-orange), et l’autre est simplement de la couleur correspondante (orange). Ces repères sont cruciaux pour respecter la norme T-568B.

Dénudage du câble Ethernet et exposition des fils

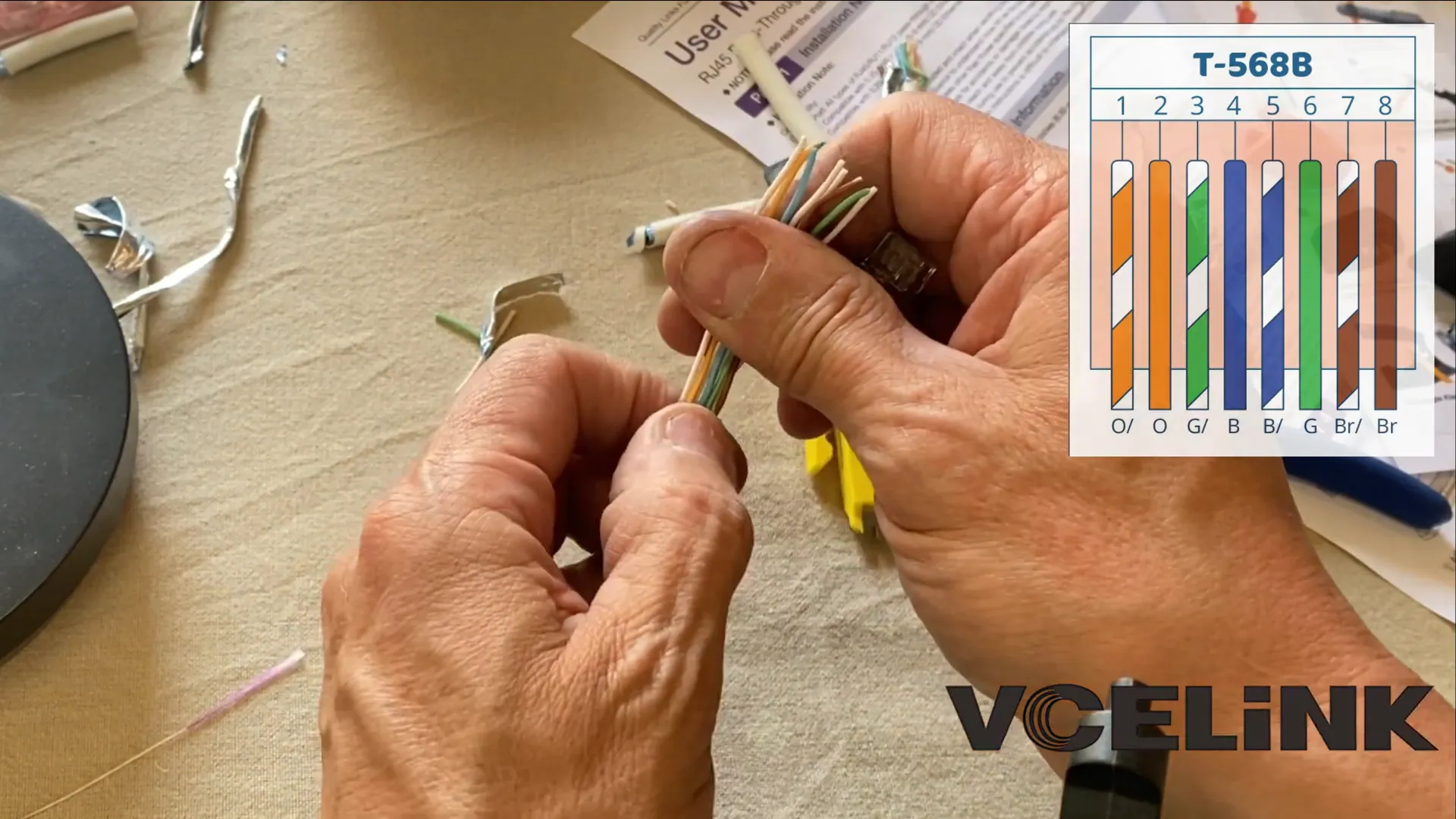

📏 Respecter l’ordre des fils selon la norme T-568B

Le câblage RJ45 doit suivre un ordre précis des fils pour assurer la compatibilité et la performance du réseau. La norme la plus couramment utilisée est la norme T-568B, qui organise les fils comme suit :

  1. Blanc-orange
  2. Orange
  3. Blanc-vert
  4. Bleu
  5. Blanc-bleu
  6. Vert
  7. Blanc-marron
  8. Marron

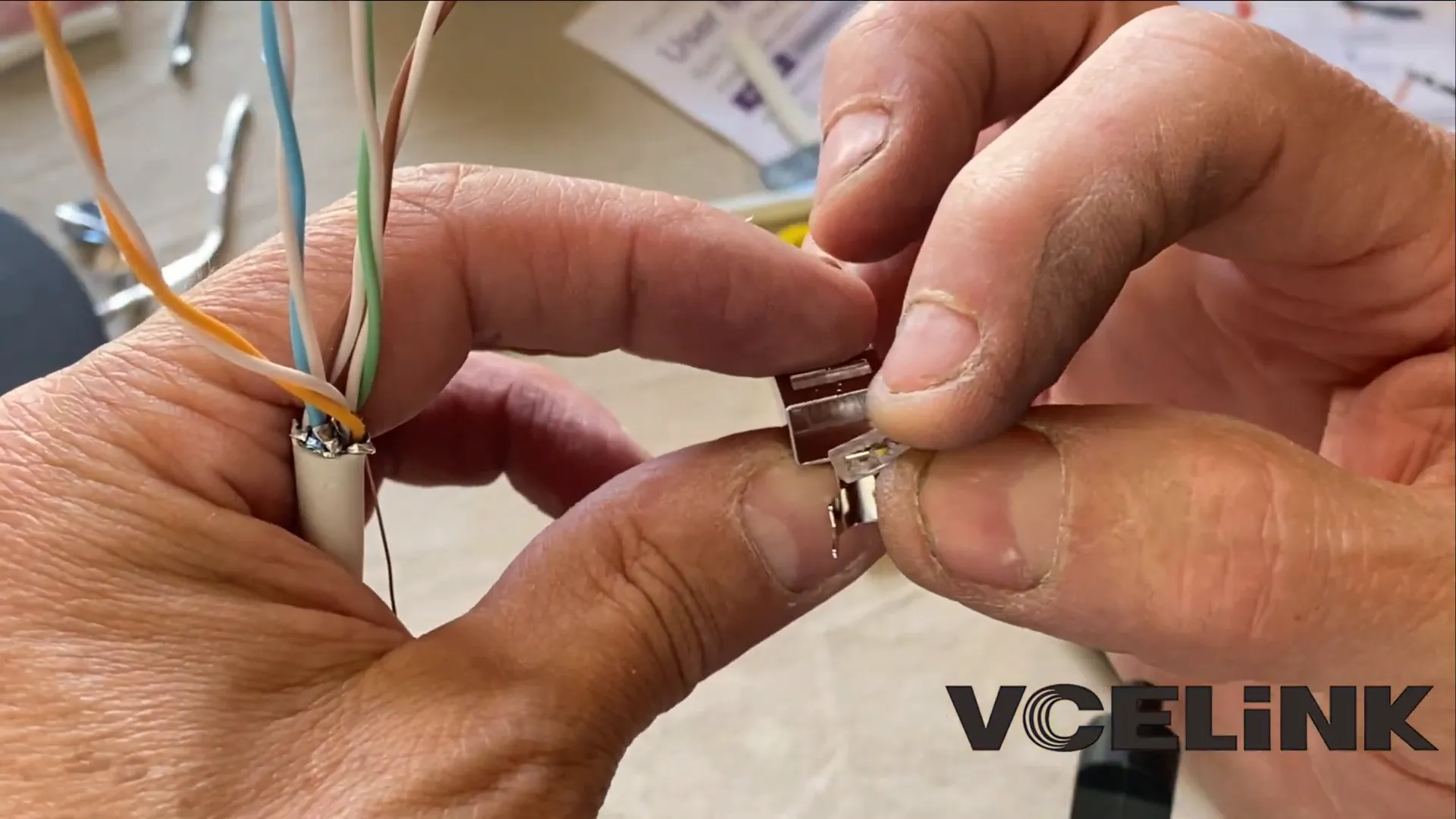

Dans la vidéo, je montre comment insérer les fils dans le connecteur RJ45 en respectant cet ordre, avec une astuce pour alterner la position des fils : on commence en bas par le premier fil, puis on alterne bas, haut, bas, haut, ce qui facilite le passage des fils dans le connecteur.

Un conseil important : lorsque les fils se croisent, repassez-les par-dessus pour éviter qu’ils ne se décalent ou ne se mélangent. Cela permet de garder un ordre strict et d’assurer un bon contact électrique dans le connecteur.

Disposition des fils dans le connecteur RJ45 selon la norme T-568B

✂️ Couper les fils à la bonne longueur pour un sertissage parfait

Une fois les fils correctement positionnés dans le connecteur, il faut les couper à la bonne longueur avant de sertir :

  • Faites glisser les fils dans le connecteur jusqu’à ce qu’ils atteignent environ 20 mm à l’intérieur.
  • Coupez les fils en biais à environ 1 à 2 cm au-dessus du connecteur pour qu’ils soient bien alignés et qu’ils entrent parfaitement dans les contacts métalliques.
  • Gardez toujours les fils dans l’ordre exact, car un désordre provoquera des erreurs de connexion.

Cette étape est cruciale car une mauvaise coupe ou un mauvais alignement des fils entraînera un mauvais contact ou un câblage défectueux.

Coupe des fils en biais pour un bon sertissage

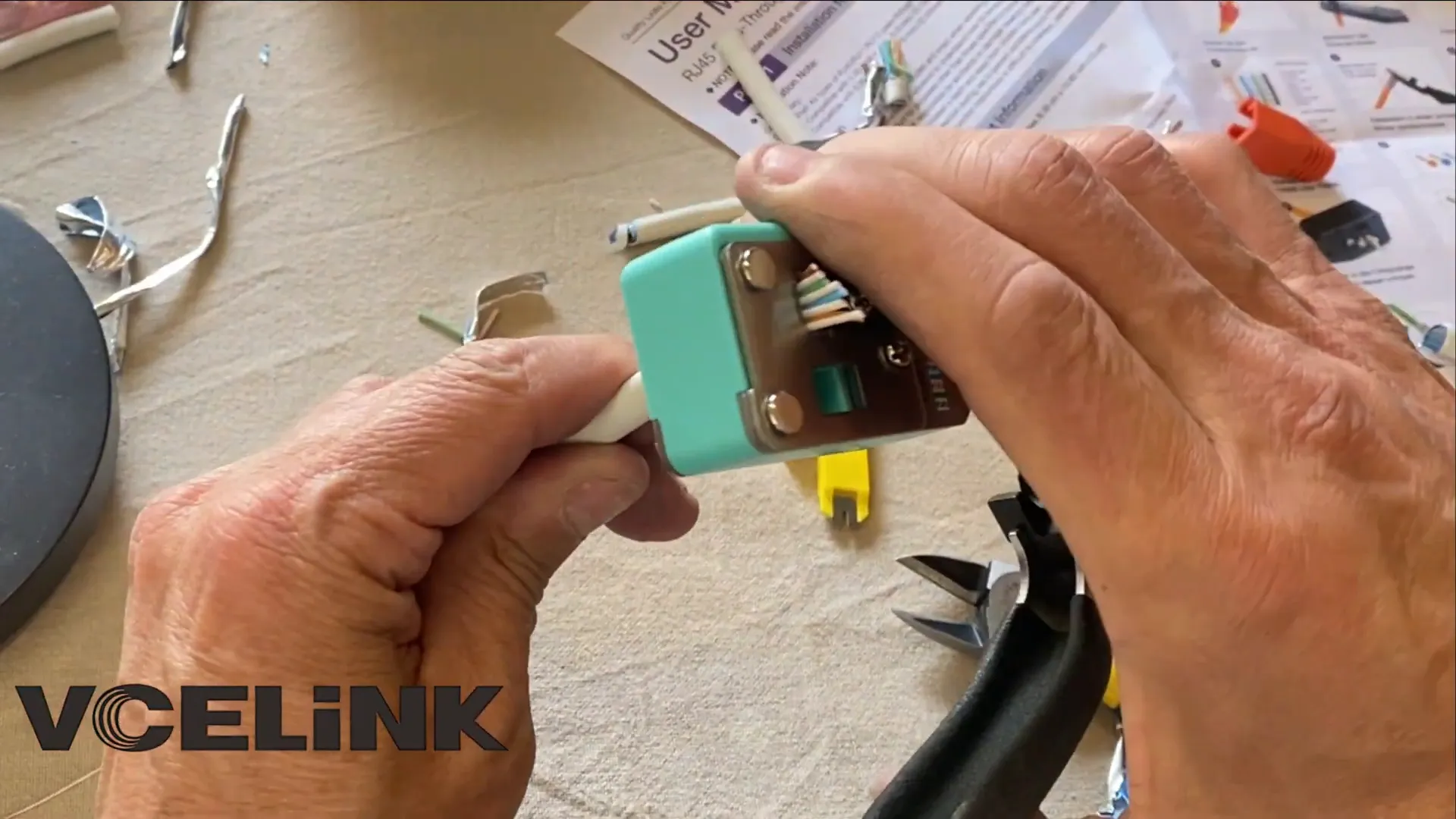

🔧 Utiliser la pince à sertir pour fixer le connecteur RJ45

Avec les fils bien positionnés et coupés, il est temps d’utiliser la pince à sertir. Cette pince est spécialement conçue pour :

  • Enfoncer les contacts métalliques dans les fils pour assurer une connexion électrique fiable.
  • Couper les petits fils excédentaires à l’intérieur du connecteur grâce à un mécanisme intégré.
  • Coincer la masse du câble pour éviter les déconnexions intempestives.

Voici comment procéder :

  1. Insérez le connecteur RJ45 dans la pince à sertir à l’emplacement prévu.
  2. Appuyez fermement sur la pince pour sertir les contacts et couper les fils excédentaires.
  3. Vérifiez que la gaine du câble est bien coincée dans la pince pour assurer une bonne tenue mécanique.

Le résultat doit être un câble propre, avec les fils coupés à ras et un connecteur bien fixé, prêt à être utilisé.

Sertissage du connecteur RJ45 avec la pince VCELINK

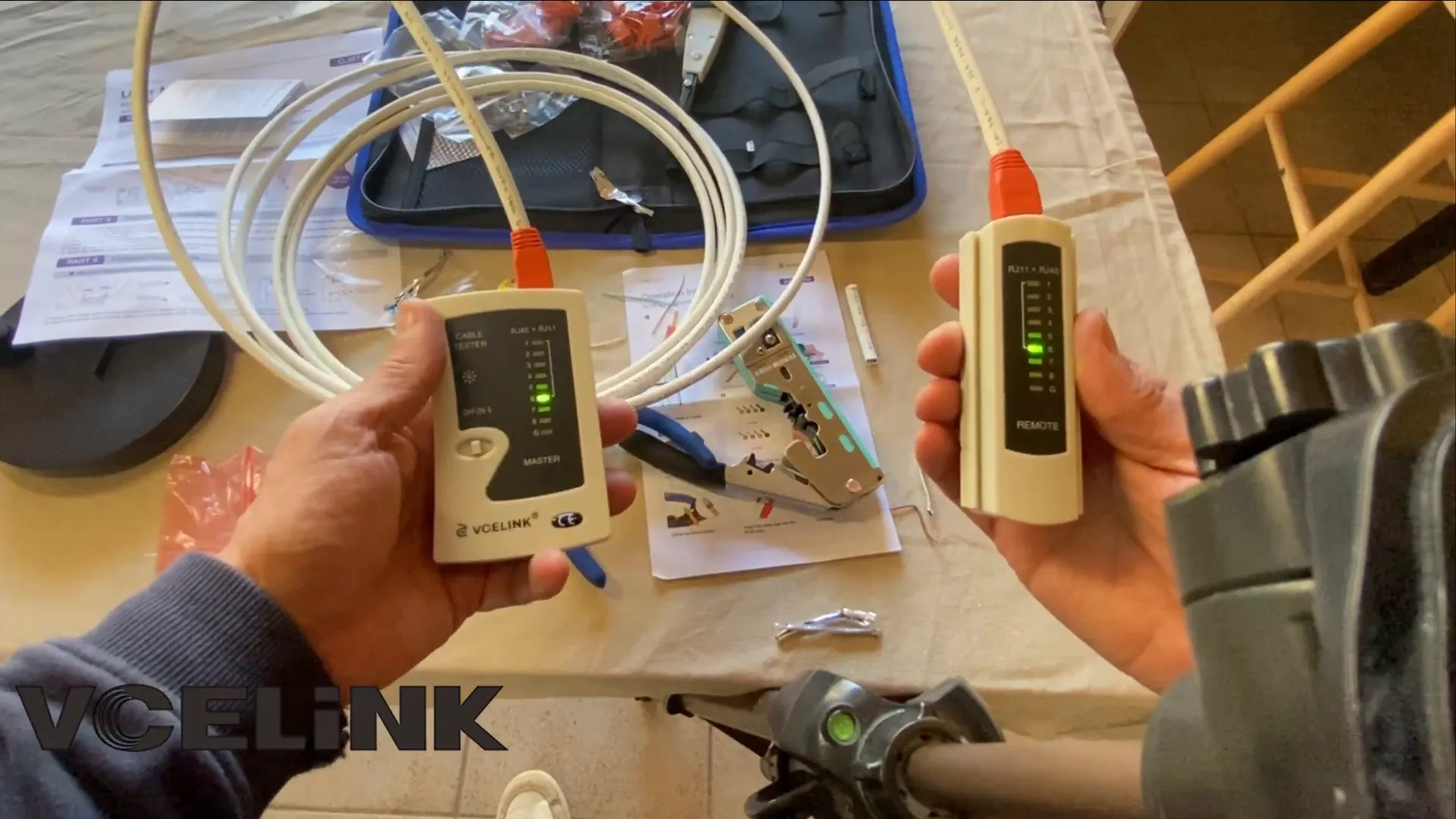

🧪 Tester le câble RJ45 pour garantir une connexion fiable

Après avoir câblé les deux extrémités du câble, il est indispensable de tester la continuité et la bonne disposition des fils. Pour cela, j’utilise un testeur de câble RJ45, qui fonctionne de la manière suivante :

  • Le testeur est composé de deux parties : une unité principale et une unité distante.
  • Insérez une extrémité du câble dans l’unité principale, et l’autre extrémité dans l’unité distante.
  • Allumez le testeur (pile 9V non fournie) et observez les voyants lumineux.

Le testeur va vérifier la continuité de chaque fil et leur ordre. Si tous les voyants s’allument dans l’ordre 1 à 8, le câble est câblé correctement. Si certains voyants ne s’allument pas ou sont dans un ordre incorrect (par exemple 1, 2, 4, 5...), cela signifie qu’il y a une erreur dans le câblage qu’il faut corriger.

Dans mon exemple, la première tentative montre une erreur de câblage sur un côté, que je corrige rapidement en refaisant le sertissage. Après correction, le testeur confirme que le câble est parfaitement câblé et prêt à l’emploi.

Test du câble RJ45 avec le testeur VCELINK

📚 Conseils et bonnes pratiques pour réussir votre câblage RJ45

Voici quelques conseils que je partage pour vous aider à réussir votre câblage RJ45 :

  • Respectez toujours la norme T-568B pour garantir la compatibilité avec la plupart des équipements réseau.
  • Manipulez les fils avec soin pour ne pas détordre excessivement les paires torsadées, ce qui peut dégrader les performances.
  • Utilisez un kit complet avec des outils adaptés comme celui de VCELINK pour faciliter le travail et obtenir un résultat professionnel.
  • Testez systématiquement vos câbles avant de les installer pour éviter des problèmes de connexion ultérieurs.
  • Coupez les fils en biais et à la bonne longueur pour un sertissage propre et durable.
  • Prenez votre temps surtout lors de votre première expérience, la précision est la clé.

Avec un peu de pratique, vous serez capable de créer des câbles RJ45 sur mesure, adaptés à vos besoins, que ce soit pour un réseau domestique, professionnel ou pour des projets informatiques DIY.

🔗 Où trouver le kit VCELINK et matériel recommandé

Le kit VCELINK que j’ai utilisé dans ce tutoriel est un excellent choix pour tous ceux qui souhaitent se lancer dans le câblage réseau. Il contient tout le nécessaire pour réaliser des câbles CAT6 et CAT7 de qualité professionnelle. Vous pouvez le commander facilement en ligne via ce lien Amazon :

VCELINK Professionnel Network d’installation Kits sur Amazon

Ce kit inclut :

  • La pince à sertir RJ45 avec fonction coupe-fil
  • Le testeur de câble RJ45 et RJ11
  • 20 connecteurs RJ45 Cat6a pass-through
  • Une pince coupante et un dénudeur
  • Une notice détaillée pour les normes CAT6 et CAT7

Investir dans un bon matériel vous fera gagner du temps et assurera une qualité optimale pour vos installations réseau.

📖 Conclusion : maîtriser le câblage RJ45 comme un pro !

Dans ce guide, nous avons vu ensemble toutes les étapes nécessaires pour câbler un plug RJ45 en respectant la norme T-568B sur un câble CAT6 ou CAT7. De la préparation du câble à la vérification finale avec un testeur, chaque étape est importante pour garantir un câble fiable, performant et durable.

Le secret réside dans la rigueur, le respect de l’ordre des fils, l’utilisation d’outils adaptés et la vérification systématique. Avec ces conseils et le kit VCELINK, vous pouvez créer vos propres câbles réseau sur mesure, réparer des câbles endommagés ou simplement mieux comprendre le fonctionnement des réseaux Ethernet.

Je vous invite à vous lancer, à expérimenter et à partager vos réussites. N’hésitez pas à consulter d’autres ressources et tutoriels pour approfondir vos connaissances en réseau et informatique.

Merci de votre lecture, et à très bientôt pour de nouvelles aventures techniques !
