Comprendre le réseau informatique : montez votre réseau de A à Z (switch, routeur, RJ45, WiFi, CPL, onduleur)

Après avoir compris la partie logique (adresses IP, masques, DNS), il reste une étape essentielle: assembler le bon matériel pour obtenir un réseau fiable et performant. Et surtout, savoir à quoi sert chaque équipement, ce qu’il fait, et ce qu’il ne fait pas.

Voici une feuille de route claire pour bâtir un réseau local solide, choisir le bon mode de connexion (Ethernet, WiFi, CPL) et sécuriser tout cela avec une protection électrique adaptée.

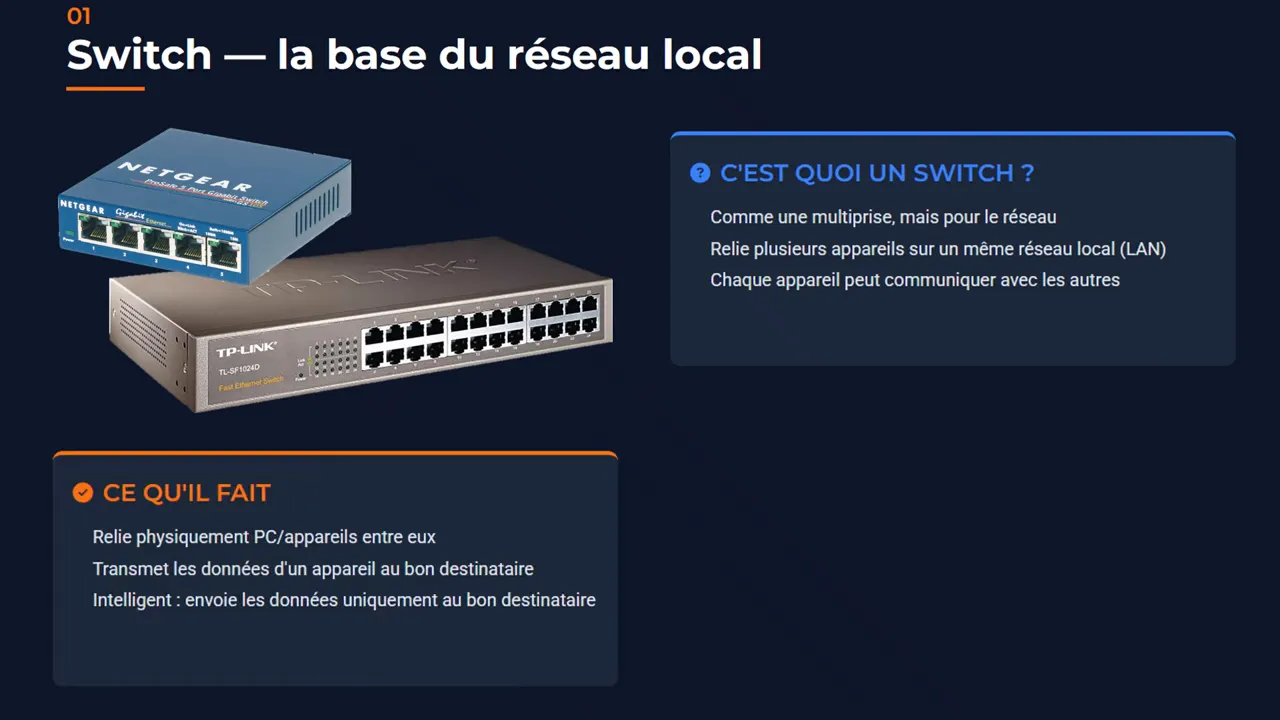

1) Le switch (commutateur) : la base du réseau local filaire

Le switch est souvent comparé à une multiprise, mais pour les câbles réseau. Son rôle principal est simple: connecter physiquement plusieurs appareils (PC, imprimantes, etc.) sur un même réseau local pour qu’ils puissent communiquer entre eux.

Ce qui le rend bien plus intelligent qu’un hub ancien, c’est sa “logique” de distribution: au lieu d’envoyer tout à tout le monde, il réduit le bruit réseau et améliore l’efficacité. Résultat: moins de saturation inutile, donc de meilleures performances.

Le switch ne fait pas

• Il ne donne pas accès à Internet “tout seul”.
• Il ne distribue pas les adresses IP (ce rôle revient plutôt au routeur via DHCP).

Quand l’utiliser ? Dès que vous devez relier plus de deux appareils en Ethernet dans un réseau local dédié, le switch devient un composant central.

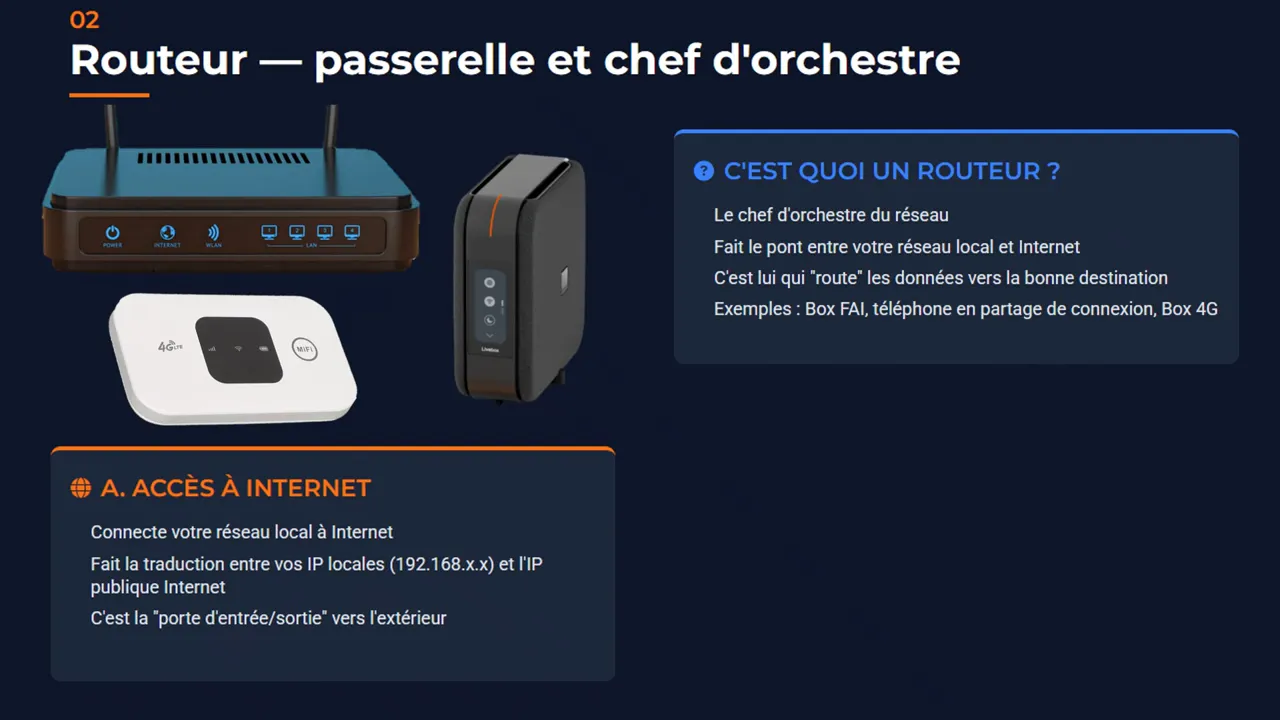

2) Le routeur : le chef d’orchestre entre votre LAN et l’extérieur

Le routeur (souvent la box Internet, parfois un routeur 4G ou un partage de connexion) sert à faire le pont entre:

• votre réseau local (LAN), construit autour du switch et de vos appareils,
• et le monde extérieur, le plus souvent Internet.

Il “achemine” les données vers la bonne destination, que ce soit vers un équipement interne ou vers un serveur distant.

Deux rôles critiques

1. L’accès à Internet

   Le routeur gère l’aller-retour et la traduction entre:

   • les adresses IP locales (souvent du type 192.168.x.x),
   • et l’unique adresse IP publique fournie par votre fournisseur d’accès.

2. Le serveur DHCP

   Quand un nouvel appareil se connecte (PC, smartphone…), il demande automatiquement une configuration. Le DHCP du routeur répond avec:

   • une adresse IP disponible,
   • le masque de sous-réseau,
   • l’adresse du routeur comme passerelle,
   • et les serveurs DNS à utiliser.

   Pratique, car cela évite les réglages manuels appareil par appareil.

Attention au DHCP: les IP peuvent changer

Avec DHCP, on ne contrôle pas quelle adresse précise sera attribuée. C’est normal: c’est le fonctionnement en “bail dynamique”.

Pour les équipements critiques qui doivent garder la même IP (serveur local, machine essentielle, etc.), on utilise plutôt une IP fixe / statique. Ainsi, les autres machines savent toujours où les joindre.

3) Relier le réseau: Ethernet RJ45, WiFi ou CPL ?

Une fois switch et routeur en place, il faut connecter tout ça. La question est toujours la même: quel support de connexion choisir selon le besoin?

Ethernet (RJ45): la voie royale pour le critique

Le câble Ethernet en RJ45 est le standard du filaire. Il transporte les données via des signaux électriques entre vos équipements et les ports du switch ou du routeur.

Pourquoi c’est excellent ?

• Fiabilité et stabilité supérieures au sans-fil.
• Vitesse élevée (souvent 1 Gbit/s, et davantage sur des installations récentes).
• Pas d’interférences radio.

Ses limites (vraies, à connaître avant de tirer des câbles partout):

• Distance: environ 100 mètres maximum par segment Ethernet.
• Au-delà, il faut un équipement pour régénérer le signal (souvent un switch ou un équipement réseau intermédiaire).
• Le fil est peu adapté aux terminaux mobiles comme smartphones et tablettes.

Règle simple: pour tout ce qui est critique et fixe, le fil est généralement le meilleur choix.

WiFi: parfait pour la mobilité, à éviter pour les postes névralgiques

Le WiFi utilise des ondes radio, principalement sur deux bandes:

• 2,4 GHz: meilleure portée et traverse mieux les murs, mais plus lent et souvent très encombré.
• 5 GHz: plus rapide et moins chargé, mais portée plus courte et sensible aux obstacles.

La connexion se fait via un SSID (le nom du réseau) et un mot de passe.

Avantages:

• Pas de câble final.
• Mobilité (smartphones, tablettes, etc.).
• Facilité pour connecter plusieurs appareils.

Contreparties:

• Moins stable: murs, meubles et même les déplacements influencent le signal.
• Interférences possibles (autres réseaux WiFi, Bluetooth…).
• Débit partagé: plus il y a d’appareils qui parlent en même temps, plus chacun “ramasse” moins.
• Portée généralement limitée: en intérieur, on parle souvent de 10 à 30 m selon les obstacles.
• Le WiFi peut saturer dehors si trop d’appareils tentent de communiquer simultanément.

Recommandation pratique: acceptable pour des usages non critiques ou mobiles, mais à éviter absolument pour les postes indispensables à la stabilité.

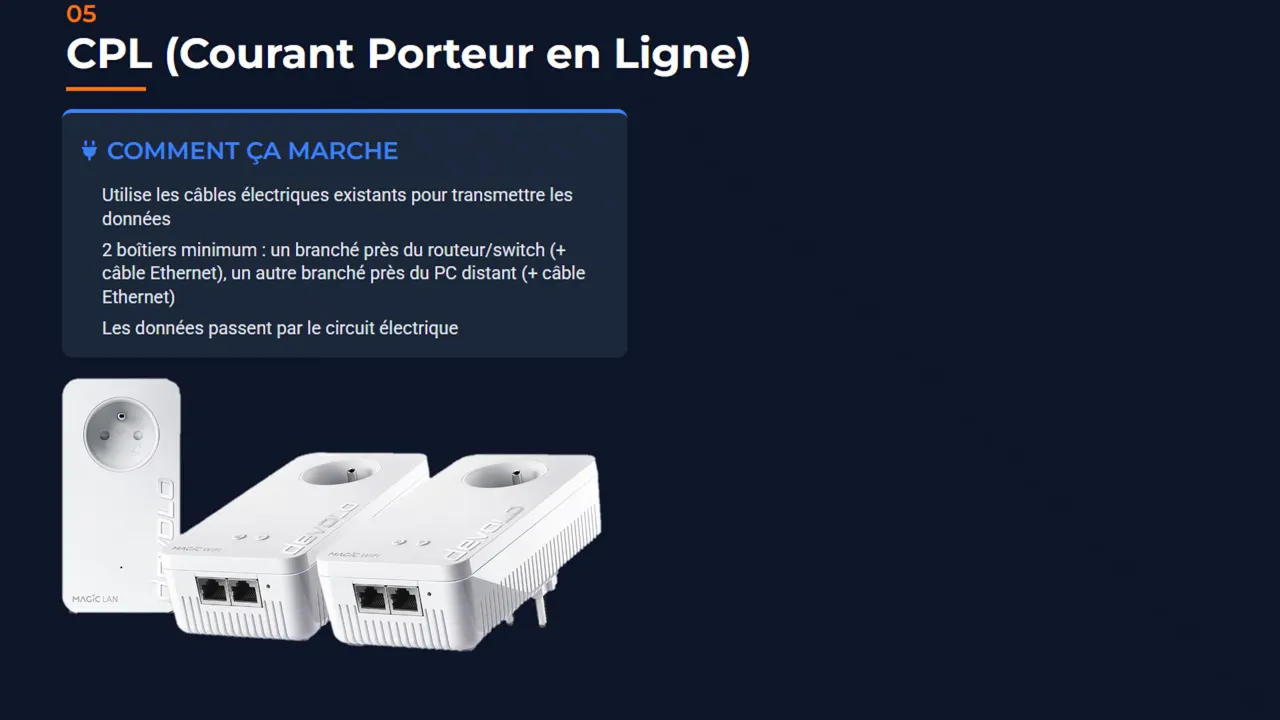

CPL (courant porteur en ligne): une alternative utile, mais capricieuse

Le CPL utilise le réseau électrique existant dans le bâtiment pour transporter des données. L’idée: au lieu de tirer un câble Ethernet, on passe par les fils du secteur.

Comment ça marche ?

• Vous placez au moins deux boîtiers CPL.
• Boîtier 1 près du routeur ou du switch, connecté en Ethernet.
• Boîtier 2 près de l’appareil à relier, connecté en Ethernet.
• Les données voyagent ensuite entre les deux boîtiers via les fils électriques.

Avantages potentiels:

• Pas besoin de nouveau câble réseau.
• Parfois plus stable que le WiFi quand les ondes passent mal.
• Peut couvrir des distances supérieures au 100 m Ethernet si le circuit électrique est favorable.

Le “mais” est important: le CPL dépend fortement de l’installation électrique.

• Vieille installation, appareils électriques, chargeurs bas de gamme: peuvent perturber.
• Problèmes de phase électrique: si les prises ne sont pas sur la même phase du tableau général, ça peut ne pas fonctionner ou fortement dégrader le débit.
• Les débits annoncés “sur le papier” ne sont pas toujours atteints: la performance est souvent très variable.

En résumé: le CPL est un plan B à valider par des tests sur place. Ce n’est pas une solution fiable à 100% pour un besoin critique sans vérification.

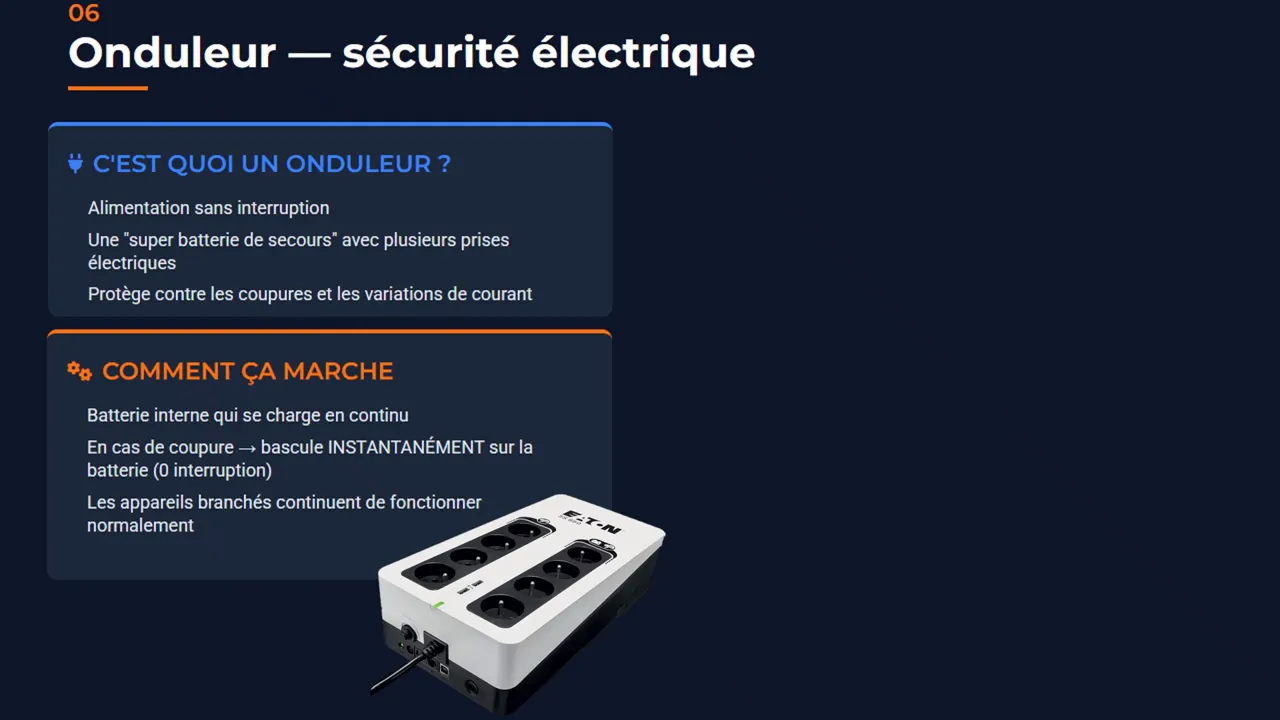

4) L’onduleur: la protection électrique qui évite les mauvaises surprises

On oublie parfois l’élément le plus “bête” et pourtant essentiel: l’onduleur. Ce n’est pas un équipement réseau au sens strict, mais il protège les équipements réseau contre:

• les coupures de courant (même très courtes),
• les fluctuations de tension, surtensions et sous-tensions, dangereuses pour l’électronique.

Concrètement, l’onduleur est branché au secteur et maintient sa batterie interne. Les équipements “importants” sont branchés sur ses prises. Si le courant coupe, il bascule immédiatement sur la batterie.

Combien de temps d’autonomie ?

Ça dépend de la capacité de l’onduleur (en VA ou en watts) et de la consommation des appareils. L’objectif n’est pas forcément de tenir des heures: c’est plutôt de donner le temps pour:

• éviter les redémarrages (microcoupures de quelques fractions de seconde),
• et, en cas de coupure plus longue, sauvegarder puis éteindre proprement.

Dans la pratique, viser 10 à 15 minutes d’autonomie pour switch, routeur et PC critique couvre la grande majorité des microcoupures et laisse un bon temps de réaction.

Quoi brancher en priorité (ordre logique)

1. Le switch principal
2. Le routeur / la box Internet

Quoi éviter sur les prises secourues

• Tout ce qui consomme beaucoup et n’est pas vital quelques minutes: par exemple certains écrans (souvent on peut s’en passer le temps de sauvegarder).
• Imprimantes laser: pics de consommation énormes au démarrage d’impression. Ça peut vider la batterie et même “faire dijoncter” l’onduleur.
• L’éclairage et les chargeurs non essentiels.

Un point important à vérifier: tous les onduleurs n’ont pas exactement le même type de protection sur toutes leurs prises (batterie ou simple protection surtension). Les équipements critiques doivent être sur les prises réellement secourues.

5) Pas de recette magique: composez selon vos besoins

Le réseau idéal n’est pas une question de “meilleur matériel universel”. C’est un compromis entre:

• la fiabilité (Ethernet et appareils critiques en priorité),
• la mobilité (WiFi pour le reste),
• la distance à couvrir (100 m Ethernet par segment, planification),
• et l’énergie disponible en cas de coupure (onduleur dimensionné et bien câblé).

Posez-vous trois questions simples:

• Quels équipements sont vraiment critiques et ne doivent jamais tomber ?
• Quelle distance dois-je couvrir entre les points du réseau ?
• Fiabilité ou mobilité: que prime dans mon cas concret ?

En répondant à ces questions, vous pouvez concevoir une architecture robuste avec le bon mix de switch, routeur, Ethernet, WiFi, éventuellement CPL, et la protection électrique indispensable via un onduleur.

---
