Transformer des chutes de tuyaux PVC en une petite éolienne est un projet simple, économique et gratifiant. Ce guide explique, pas à pas, comment réaliser un mini moulin à vent avec du PVC de drainage, récupérer de l'énergie pour charger une batterie 12 V et donner une seconde vie à des matériaux souvent jetés.
Pourquoi construire un mini moulin en PVC ?
Le PVC de drainage est solide, facile à travailler et bon marché. En l'utilisant pour fabriquer des pales et un moyeu, on obtient un prototype léger pour expérimenter la conversion d'énergie éolienne en électricité. Ce projet convient aux bricoleurs intéressés par les solutions DIY, l'économie d'énergie et le recyclage.
Ce dont vous avez besoin
- Un morceau de tuyau PVC de drainage (diamètre adapté aux pales)
- Un petit moteur DC (récupéré d'un ancien appareil) servant d'alternateur
- Roulements ou axe pour le moyeu
- Vis, écrous, colle PVC ou mastic d'étanchéité
- Perceuse, scie sauteuse ou scie à métaux, lime
- Multimètre pour mesurer tension et courant
- Régulateur ou diode de roue libre et câbles pour connexion à une batterie 12 V
- Équipement de sécurité : lunettes, gants
Étapes de fabrication

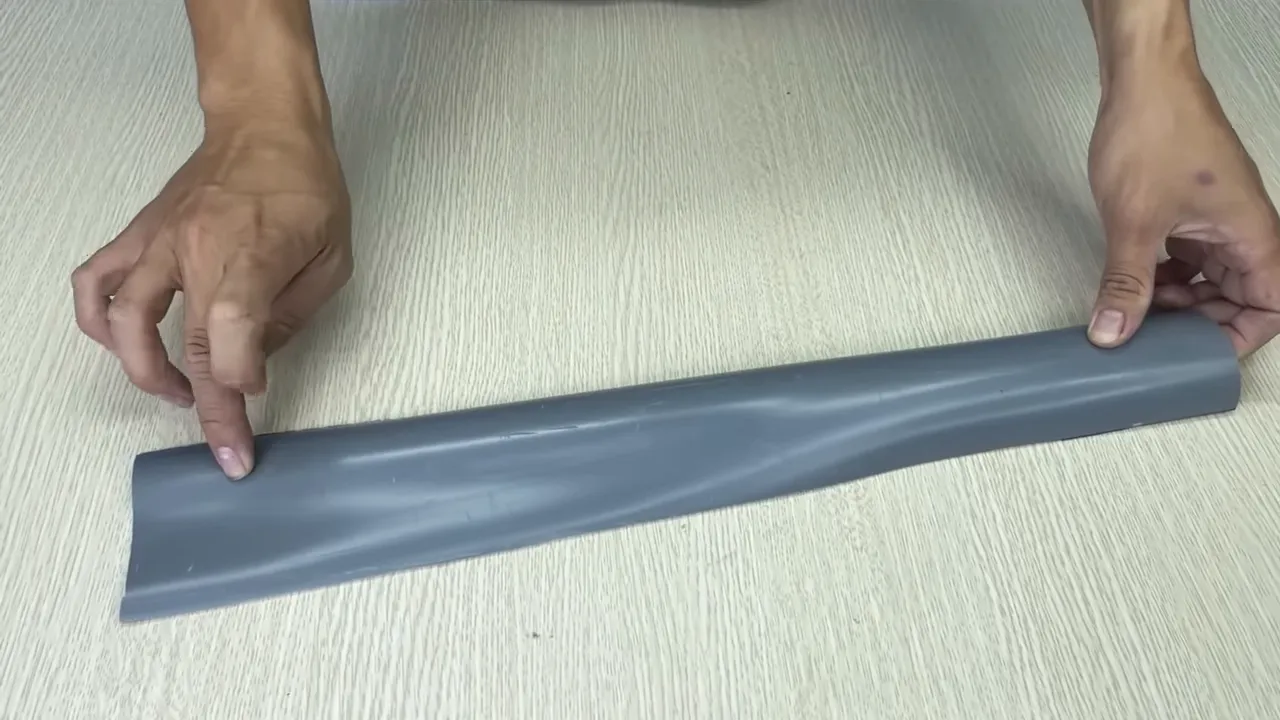

- Conception des pales — Découper des segments dans le tuyau PVC pour obtenir des pales courbes. Le PVC courbé peut être aplati et taillé pour créer une forme génératrice de portance.
- Préparer le moyeu — Usiner un disque ou utiliser un adaptateur pour fixer solidement les pales autour d'un axe. Assurer un bon équilibrage pour limiter les vibrations.
- Fixer le moteur — Monter le petit moteur DC à l'arrière du moyeu. Si le moteur a un arbre court, prévoir une poulie ou un coupleur. Un bon alignement entre l'axe et le moteur améliore le rendement.

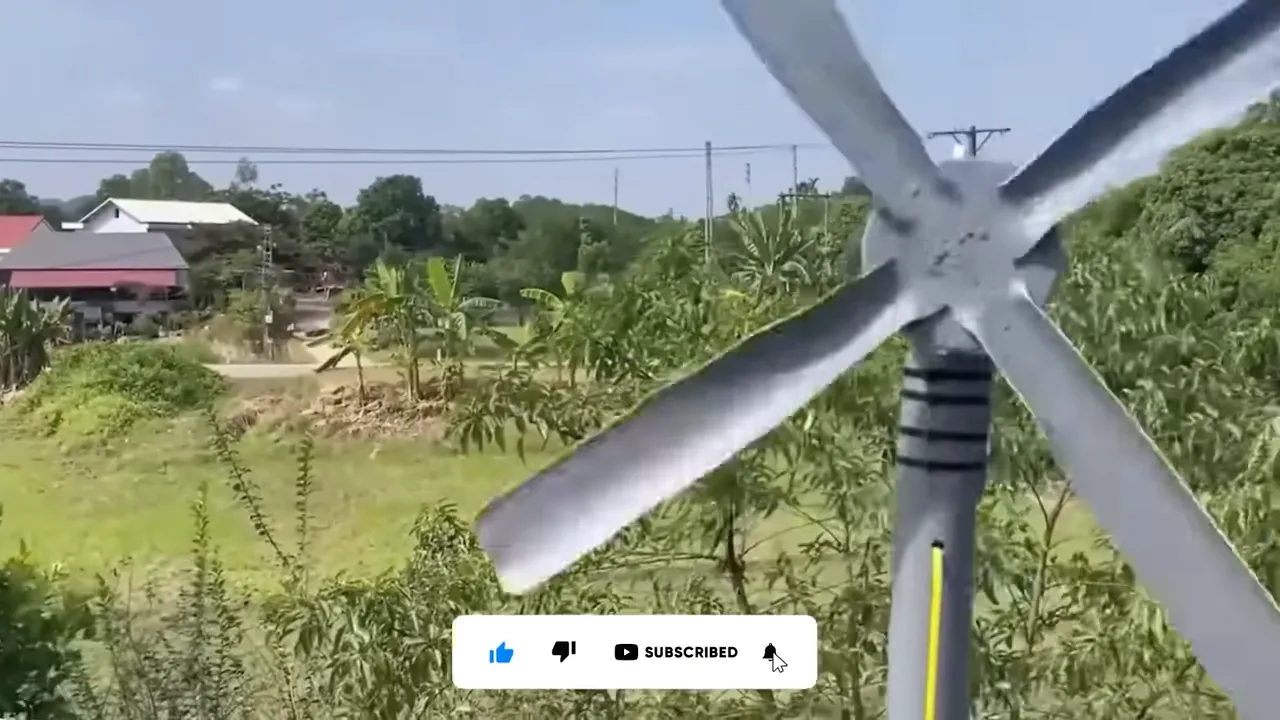

- Test initial — Placer l'ensemble dans un flux d'air (soufflerie artisanale ou en extérieur par vent léger) et mesurer la tension produite avec un multimètre.
- Connexions électriques — Installer une diode pour éviter la décharge de la batterie vers le moteur lorsque le vent est faible. Ajouter éventuellement un régulateur de charge si vous connectez directement une batterie 12 V.
Montage des pales : astuces pratiques
- Tailler les pales avec une légère inclinaison améliore la prise au vent. - Équilibrer chaque pale en les pesant ou en faisant tourner le moyeu à la main et en corrigeant les points lourds. - Utiliser des vis et de la colle PVC pour une fixation durable. Pour un proto rapide, le serrage mécanique suffit.
Connexion à une batterie 12 V (idée de petite installation)
Un petit générateur bricolé avec un moteur DC peut délivrer quelques watts à quelques dizaines de watts selon la taille et le vent. Voilà les étapes pour brancher en toute sécurité :
- Mesurer la tension de sortie à différents régimes de vent.
- Installer une diode en série pour éviter le retour de courant dans le moteur quand il ne tourne pas.
- Si possible, intercaler un régulateur de charge ou un contrôleur de charge adapté pour batterie 12 V.
- Surveiller la batterie pendant la charge et éviter la surcharge.
Performance et attentes réalistes
Ce type de mini éolienne en PVC est idéal pour expérimenter et pour des applications à très faible consommation : recharge d'une batterie de petite capacité, alimentation d'éclairages LED ou d'un chargeur USB. Il ne faut pas s'attendre à de grandes puissances : la production dépend fortement de la taille des pales, de l'efficacité du moteur utilisé comme générateur et de la vitesse du vent.
Optimisations possibles
- Augmenter le diamètre des pales pour capter plus de vent.
- Utiliser un moteur à rendement élevé ou un alternateur dédié.
- Améliorer le profil aérodynamique des pales (incurvé, profil creux).
- Installer un système de régulation pour stabiliser la tension fournie.
Conseils de sécurité
- Protection personnelle : lunettes et gants lors de la découpe et du meulage du PVC.
- Équilibre mécanique : éliminer les vibrations qui peuvent détériorer les fixations.
- Sécurité électrique : éviter les courts-circuits, utiliser des diodes et un contrôleur si vous connectez une batterie.
- Mise en place extérieure : ancrer solidement la structure et éviter les installations exposées à des vents violents sans un système de frein ou d’orientation approprié.
Conclusion
Fabriquer un mini moulin à vent à partir de tuyau PVC est une excellente manière d'apprendre les bases de l'énergie éolienne et du bricolage durable. Avec des matériaux simples, des outils de base et un peu d'ingéniosité, on peut construire un prototype fonctionnel qui alimente de petites charges et sert de base pour des améliorations futures. Garder des attentes réalistes sur la puissance, et prioriser la sécurité et l'équilibrage, permet d'obtenir de bons résultats et de se lancer dans des projets plus ambitieux.
Si vous souhaitez aller plus loin, considérez l'utilisation d'un alternateur dédié, l'optimisation du nombre et de la forme des pales, ou l'intégration d'un système de stockage et de gestion d'énergie plus sophistiqué.
