J'ai doublé la capacité de ma station solaire en ajoutant une grosse batterie 12 V LiFePO4 et en triplant le nombre de panneaux dédiés à la recharge. Objectif : passer d'environ 2 kWh à près de 5 kWh utiles, absorber le pic solaire d'hiver et stocker l'excédent d'été sans risquer de « cramer » l'installation.
Choisir la bonne batterie : construire ou acheter prête à l'emploi
Deux approches possibles : assembler vos propres éléments (cellules achetées chez Nkon, par exemple) ou prendre une batterie complète prête à l'emploi. J'ai opté pour une batterie ECO-WORTHY 12 V 280 Ah (≈3,5 kWh) : bon compromis prix / fonctionnalités.
Points clés de cette technologie LiFePO4 :
- Capacité : ~3,5 kWh (12,8 V × 280 Ah).
- BMS intégré : équilibre des cellules et communication Bluetooth pour suivre tensions, courant et température.
- Courant max : jusqu'à ~140 A (entrée/sortie) — environ 1 500 W en continu possible.
- Limite température : ne pas charger si proche de 0 °C ; décharge possible jusqu'à des températures négatives plus basses selon la fiche technique.

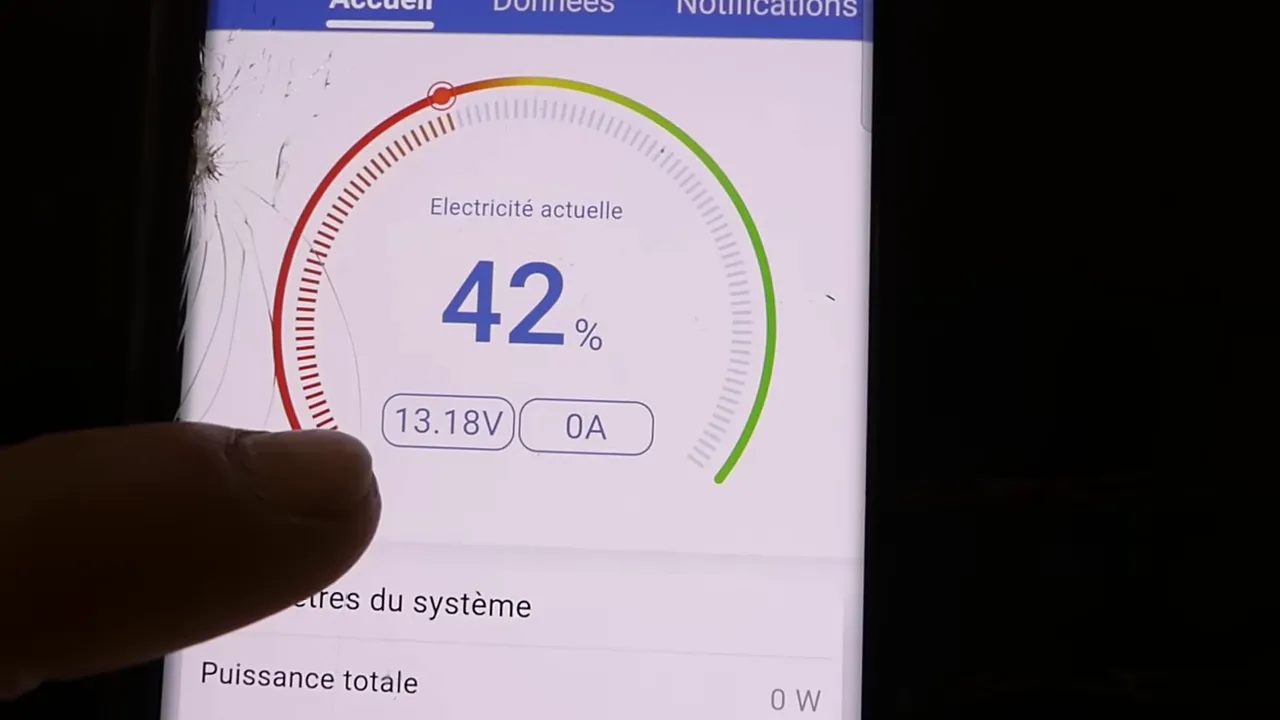

Le Bluetooth est très pratique pour vérifier l'état de charge et la santé des cellules à distance.
Trois méthodes pour injecter l'énergie de la batterie dans la station
Pour alimenter la station Fossibot F2400 avec cette batterie annexe, j'ai testé trois méthodes. Voici leurs avantages et inconvénients.
Méthode 1 — Branchement direct (simple mais basique)

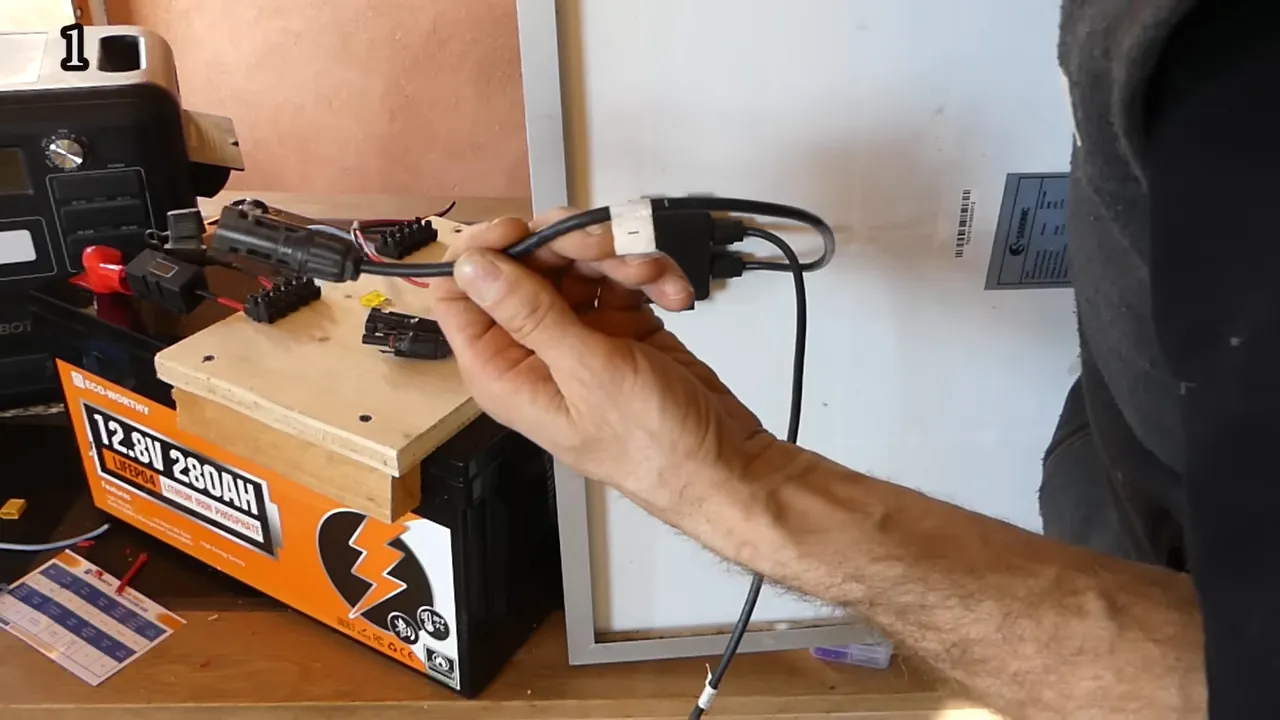

Brancher la batterie directement sur l'entrée 12 V de la station avec un porte-fusible.
- Avantage : coût quasi nul (juste du câble et un fusible).
- Inconvénients :
- Pas de fin de charge intelligente : la station continue de consommer ~10 W en "dernière minute" même quand elle est à 100 %.
- Pas de protection de fin de décharge côté station : c'est le BMS de la grosse batterie qui coupera si on descend trop bas.
Méthode 2 — Utiliser un module boost (réglable mais avec pertes)

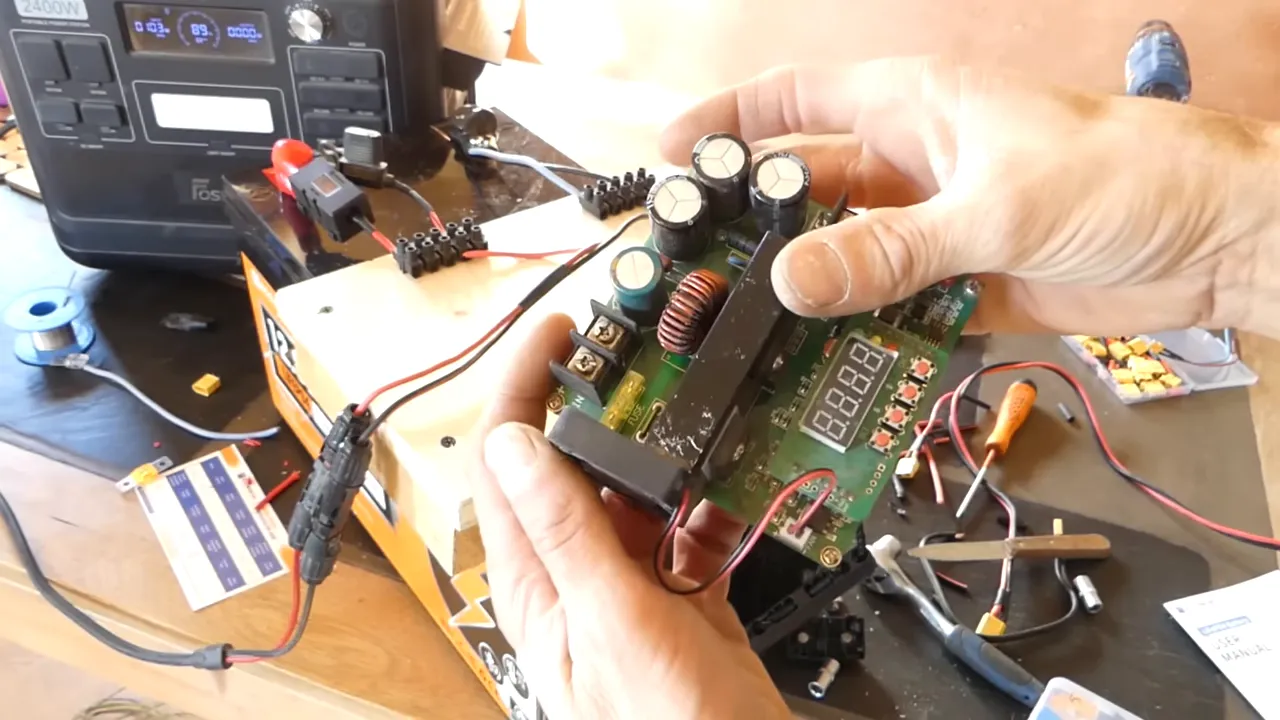

Monter la tension de sortie de la batterie avec un module boost (réglable en tension et courant) pour forcer la station à absorber davantage que le simple 100 W en direct.
- Avantage : on peut augmenter l'énergie injectée et mieux répartir les recharges/décharges quotidiennes.
- Inconvénients :
- Pertes mesurées ~20 % (chaleur dissipée, radiateur chaud).
- Toujours pas de vraie fin de charge côté station sans réglage supplémentaire.
- Besoin d'un bon fusible et d'une mise en place prudente (pas de court-circuit).

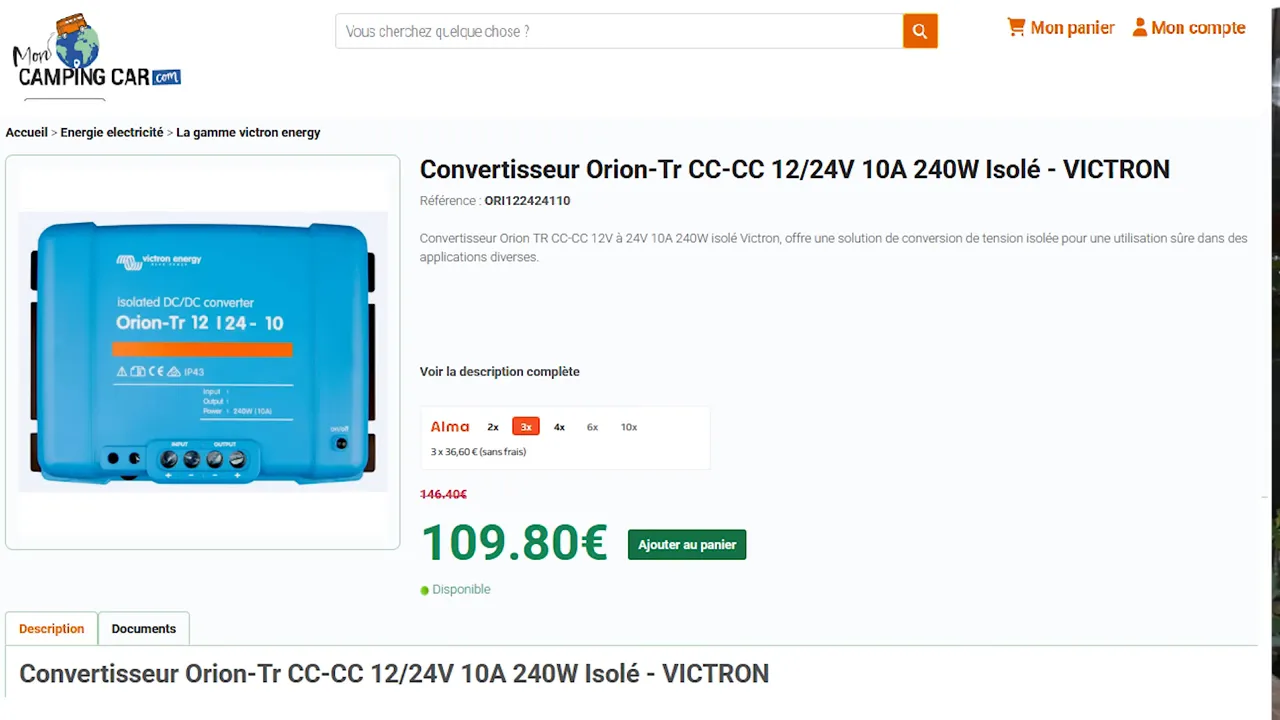

Méthode 3 — Boost DC-DC Victron (recommandée malgré le coût)
Utiliser un convertisseur DC-DC Victron (12 V → 24 V réglable ou dans ce cas 12 V→ réglage pour charger la station) :
- Inconvénient principal : coût (≈100 € pour le module) et pertes électriques comparables (~20 % sous forme de chaleur).
- Avantages :
- Gestion intelligente : vraie fin de charge de la station (plus de "dernière minute" interminable).
- Réglages précis (tension de floating, seuils de coupure).
- Possibilité de définir la tension minimale de décharge de la grosse batterie pour préserver sa durée de vie.
Concrètement j'ai programmé :
- Seuil bas de décharge (arrêt du boost) ≈ 13,0 V.
- Tension plafond de charge (MPPT) ≈ 14,2 V pour rester dans les 80 % d'utilisation recommandée.
Dimensionnement des panneaux et du MPPT

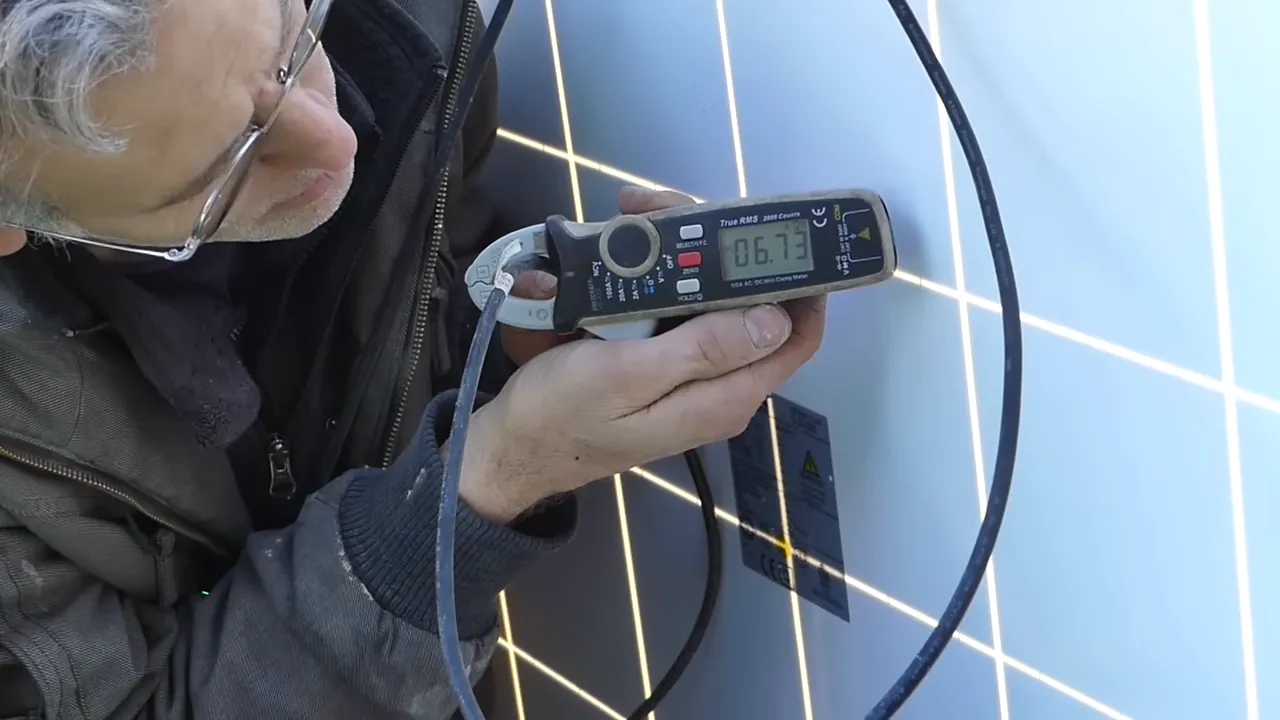

Test des panneaux : des modules 250 W peuvent délivrer environ 6,7 A dans les conditions du test. L'idée ici : mettre plusieurs panneaux en parallèle pour augmenter le courant d'entrée vers le MPPT.
Configuration retenue :
- 6 panneaux 250 W (≈ 1 500 W crête) montés sur la toiture.
- MPPT capable d'accepter jusqu'à 100 V en entrée et de délivrer jusqu'à 30 A vers la batterie (≈ 3 400 W à 12 V théoriques).
Pour que le MPPT charge correctement la batterie LiFePO4, il faut connaître la chimie :
- Cellule LiFePO4 : tension nominale ~3,2 V ; 4 cellules en série → 12,8 V nominal.
- Tension min par cellule 2,5 V → pack ≈ 10 V.
- Tension max de charge ~3,65 V par cellule → pack ≈ 14,6 V.
- Pour préserver la longévité (→ 6 000 cycles annoncés), utiliser environ 80 % de la capacité => plage recommandée ici : 13,0 V → 14,2 V.
Sécurité : fusibles, section des câbles et serrage
Trois volets indispensables :
- Fusibles : dimensionner ~30 % au-dessus du courant prévu (ex. si 20 A prévu → fusible 25 A).
- Section des câbles : selon le manuel du fabricant, pour 20 A prévoir au moins du 2 mm² ; sur de longues distances, augmenter la section pour limiter les pertes et la chauffe.
- Serrage des connexions : important pour éviter faux contacts et échauffement. Couples recommandés (ECO-WORTHY / Victron) :
- M5 → 7,5 Nm
- M6 → 10 Nm
- M8 → 15 Nm

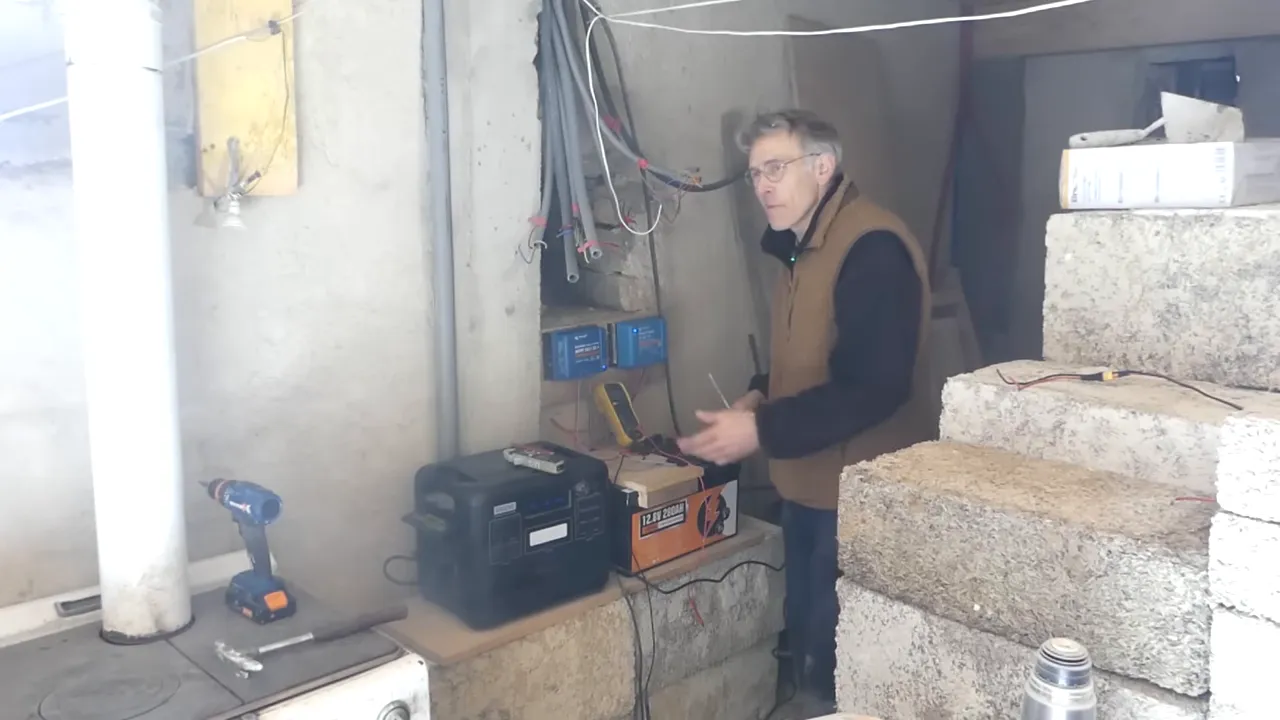

Vérifier périodiquement (tous les 6–12 mois) le serrage des borniers et l'état des câbles.
Mise en service : résultats concrets

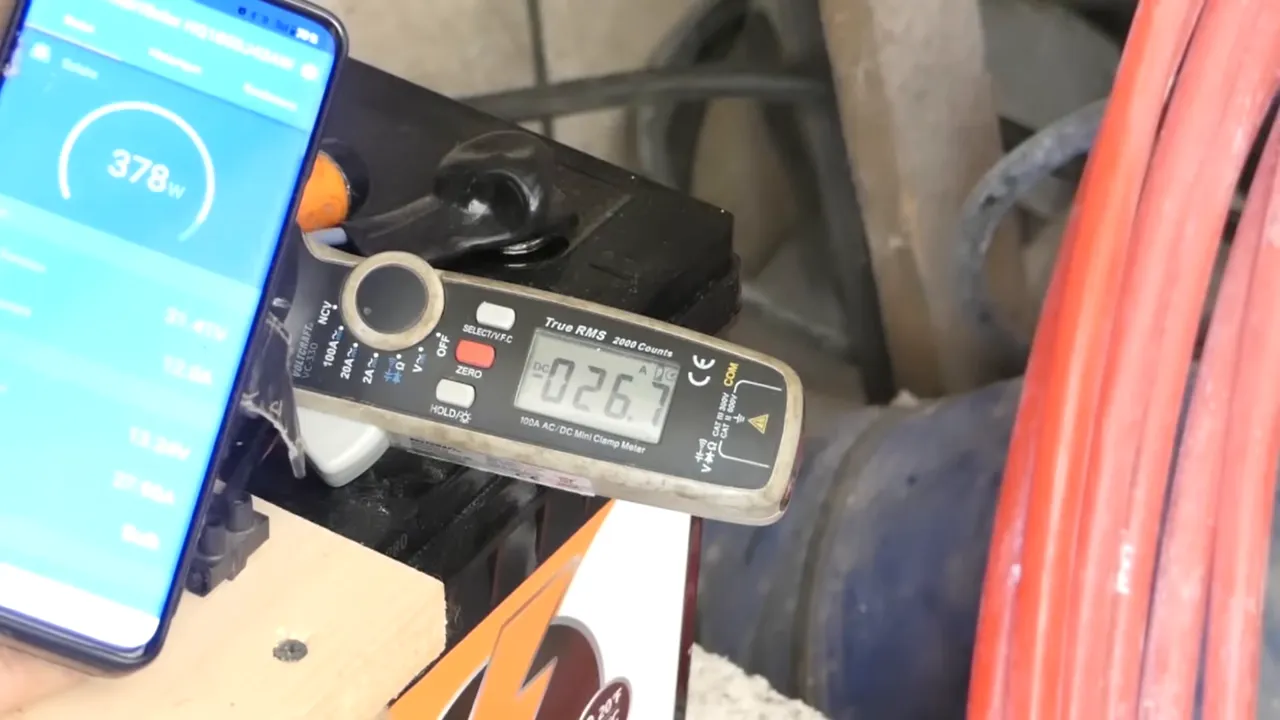

Pendant les tests, le MPPT est monté à ~26–28 A en sortie vers la batterie, soit environ 378 W pour un canal donné. En cumulant l'ensemble des panneaux et des réglages, j'ai mesuré :
- MPPT → ≈ 390 W injectés dans la batterie.
- Batterie ECO-WORTHY → affiche ~13,8 V et 27,9 A lors du pic de charge.
- Perte mesurée côté boost ≈ 20 % (p.ex. 230 W sortis côté batterie, 190 W reçus côté station).
Résultat opérationnel : la station peut être rechargée beaucoup plus efficacement, la grosse batterie absorbe le pic solaire et restitue doucement l'énergie pendant 24 h. Le réglage précis du DC-DC Victron permet d'arrêter la décharge quand la grosse batterie atteint le seuil bas, protégeant ainsi sa longévité.
Que faire de l'excédent en été ?
Avec autant de panneaux sur la maison, l'été génère un excédent important. Stratégies pour l'absorber :
- Diriger l'excédent vers une batterie supplémentaire (type ECO-WORTHY) via un routeur solaire amélioré.
- Utiliser des résistances de puissance 12 V (ex. 200 W) pour chauffer un petit ballon d'eau (15 L peut passer de 15 °C à 60 °C en ~5 h) — solution simple et efficace de stockage thermique.
- Automatiser l'ouverture de circuits (interrupteurs) pour basculer sur les consommations thermiques quand la batterie est pleine.
Je vais documenter la gestion du surplus solaire en détail dans une série dédiée, expliquant le routeur solaire, les composants nécessaires, le câblage et la programmation.
Checklist pratique avant de vous lancer
- Choisir une batterie adaptée (LiFePO4) et vérifier le BMS et la communication Bluetooth.
- Prévoir fusibles sur chaque branche : dimensionnement +30 % par rapport au courant prévu.
- Bien dimensionner la section de câble (ex. ≥ 2 mm² pour 20 A, augmenter sur longue distance).
- Utiliser un MPPT adapté (tension d'entrée panneaux ≤ 100 V, courant de sortie en accord avec la batterie).
- Si vous utilisez un convertisseur DC-DC, choisissez un modèle avec réglages et surveillance (ex. Victron) pour protéger la batterie.
- Respecter les couples de serrage des borniers et vérifier périodiquement les connexions.
Conclusion
L'ajout d'une batterie 12 V 280 Ah LiFePO4 et le renforcement de la production solaire a permis de dépasser largement l'autonomie initiale. La solution la plus robuste combine un MPPT dimensionné pour les panneaux et un DC-DC contrôlé (Victron) pour gérer proprement la charge/décharge entre la grosse batterie et la station.
Pour ceux qui envisagent un projet similaire : les prix du matériel évoluent vite. Parfois, acheter une station plus puissante prête à l'emploi peut valoir le coup. Si vous optez pour un système modulable, soignez la sécurité, le dimensionnement des câbles et l'électronique de protection — c'est là que se joue la durabilité.
À très bientôt pour les détails du routeur de surplus et la gestion avancée de l'excédent solaire.
