Fabriquer une soudeuse par points à zéro € et reconditionner un pack d'accus 18V (10×18650)

Pourquoi réparer plutôt que remplacer

Remplacer un pack d'accus d'outillage coûte souvent cher. Avec un peu de débrouille et des pièces récupérées, il est possible de réparer un pack 18V équipé de cellules 18650 sans dépenser un centime. L'objectif ici n'est pas d'obtenir une réparation professionnelle identique à du neuf, mais d'avoir une solution pratique, gratuite et rapide pour continuer à utiliser ses outils.

Comprendre la configuration du pack et comment le diagnostiquer

Un pack 18V typique contient 10 cellules 18650 montées en 5 groupes en série avec deux cellules en parallèle par groupe (2p5s). La tension nominale d'un groupe de 5 cellules chargées est d'environ 18,6 V.

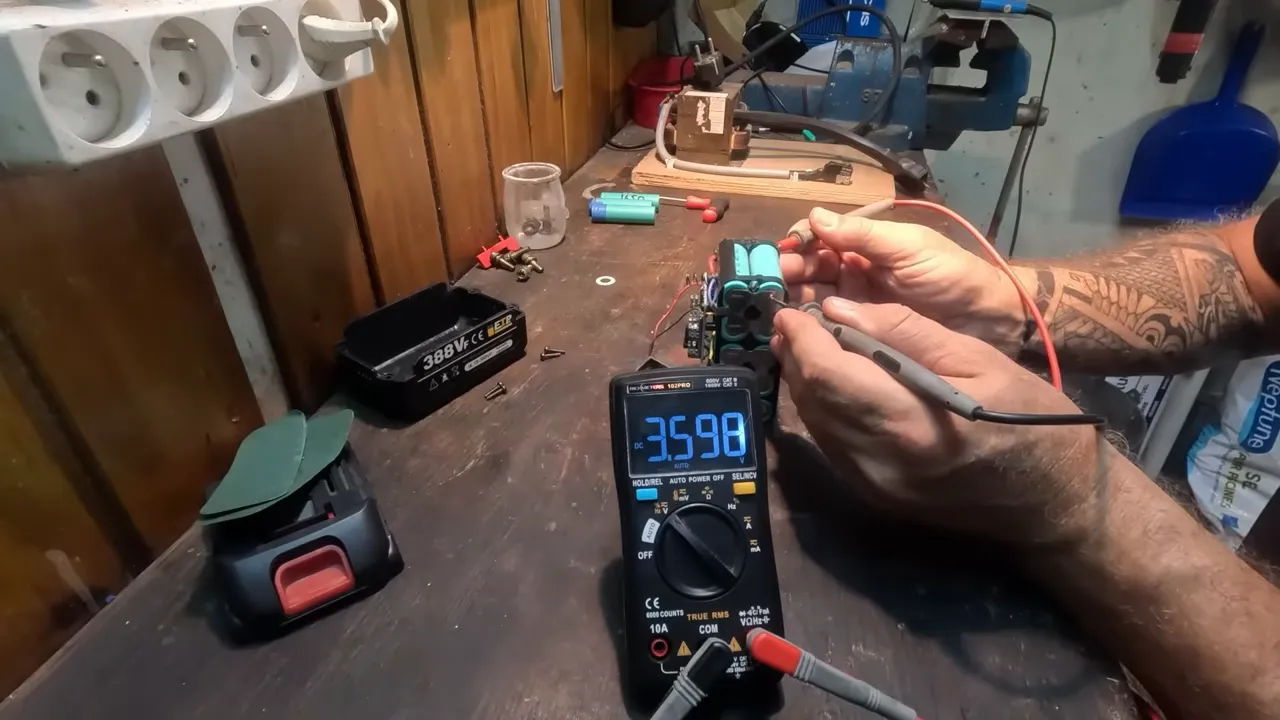

Pour identifier les cellules défectueuses, la méthode la plus simple et rapide consiste à mesurer la tension de chaque groupe avec un multimètre :

1. Se mettre en mode tension continue sur le multimètre.
2. Mesurer la tension de chaque groupe (chaque "étage" géré par le BMS). Un groupe chargé affiche ≈ 4,2 V, un groupe déchargé ≈ 3,5–3,7 V.
3. Une tension nettement inférieure à 2 V indique une cellule morte ou fortement sulfaatée : elle doit être retirée.

Je veux juste que ça me dépanne pour un moment.

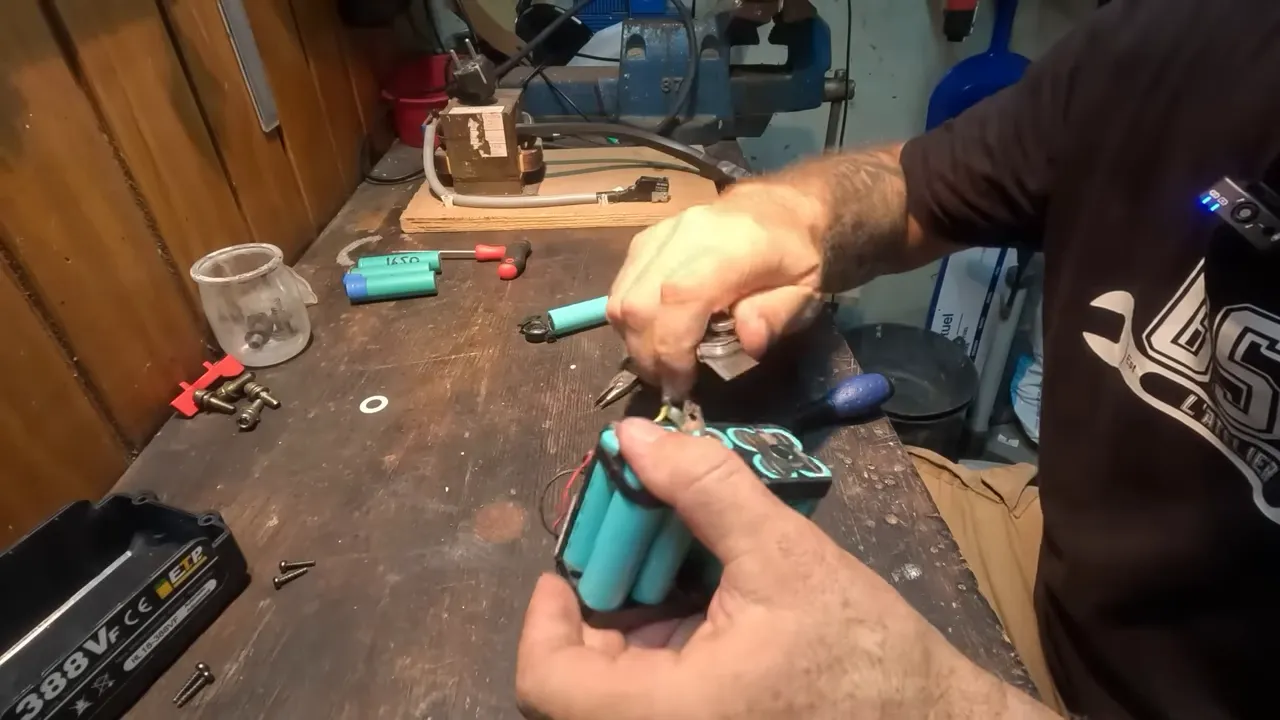

Étapes pour retirer et tester les cellules défectueuses

Les cellules sont souvent soudées entre elles par des cosses en nickel. Pour extraire une cellule défectueuse :

1. Ouvrir le boîtier et repérer les points de soudure. Marquer les groupes faibles.
2. Casser ou soulever délicatement les points de soudure avec un petit tournevis pour libérer la cellule.
3. Retirer la cellule et mesurer sa tension à la borne. < 2 V = hors service.
4. Tester individuellement les cellules récupérées dans un chargeur si souhaité (optionnel si on utilise uniquement des cellules récupérées sans garantie).

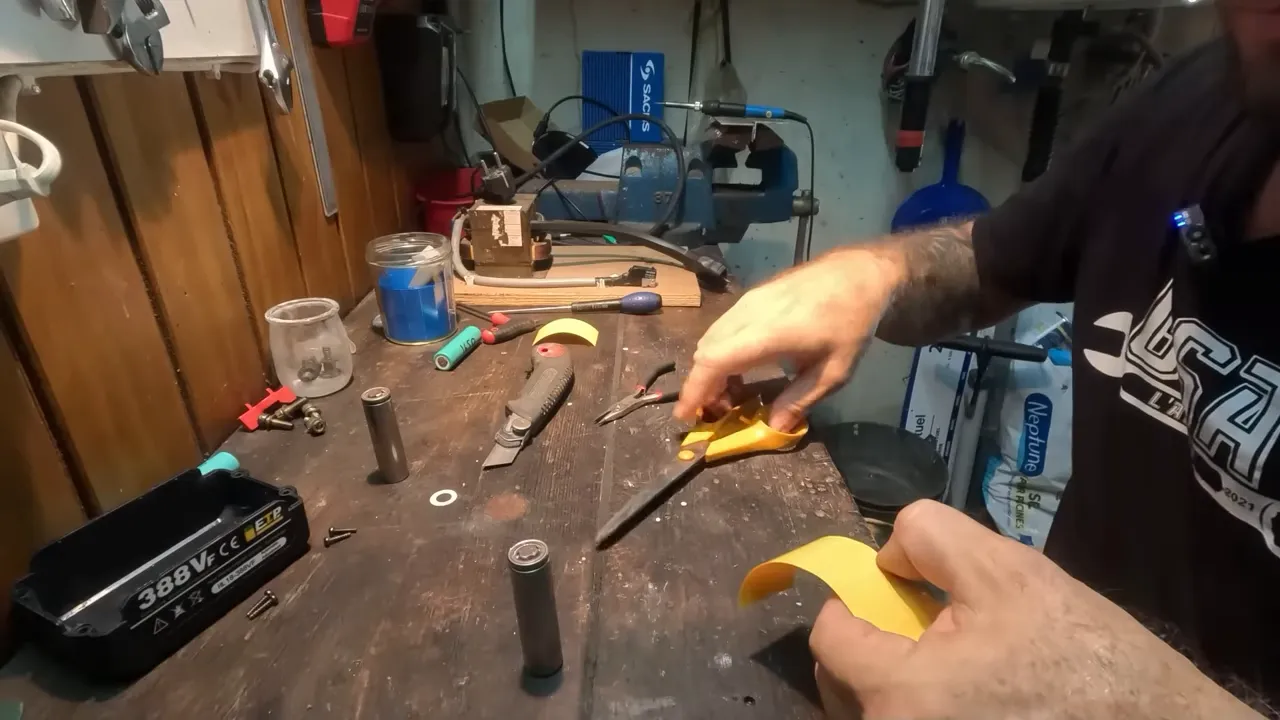

Préparer et isoler les cellules récupérées

Les cellules récupérées doivent être correctement isolées avant remontage. La carcasse métallique d'une 18650 est le pôle négatif; le capuchon est le pôle positif. Si la gaine plastique de protection est abîmée, remplacer par de la gaine thermorétractable et coller des pastilles isolantes sur les bornes.

N'oubliez pas d'ajouter le capteur thermique si le pack en comporte un, et de respecter l'orientation des cellules lors du remontage.

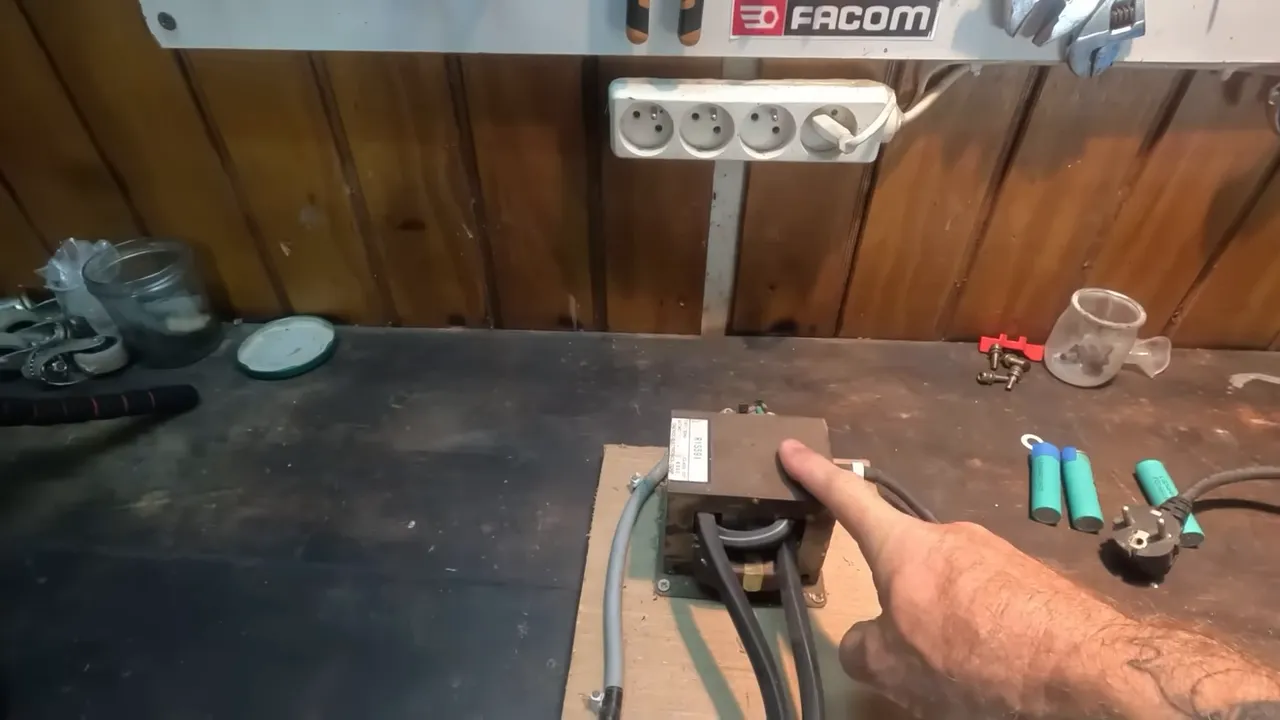

Construire une soudeuse par points à partir d'un micro-ondes

Une soudeuse par points commerciale coûte cher. Une alternative gratuite consiste à réutiliser le transformateur haute tension d'un micro-ondes récupéré pour créer une soudeuse. Voici les principes et étapes essentielles :

1. Extraire le transformateur du micro-ondes. Il contient deux enroulements : un qu'il faut partiellement dégager pour faire passer un fil épaix à plusieurs tours.
2. Percer ou casser l'enroulement supérieur pour créer deux passages afin d'enfiler un câble très gros calibre (ex. câble de démarrage voiture).
3. Faire 1 ou 2 tours du câble cuivre épais à travers le transformateur pour obtenir une sortie forte intensité.
4. Utiliser une grosse borne isolée et de la gaine thermorétractable pour sécuriser les connexions.
5. Fabriquer deux électrodes (fils cuivre massif dégainés et mis en forme). Elles ne doivent jamais se toucher.
6. Récupérer le contacteur de porte du micro-ondes pour commander l'alimentation et éviter d'alimenter en continu.

En fonctionnement, une impulsion très courte (quelques millisecondes) génère une chaleur intense entre les électrodes, fondant la languette nickel et soudant la connexion. Deux courtes impulsions suffisent souvent.

Attention sécurité : le transformateur et la carcasse peuvent donner des chocs. Prévoir un boîtier isolant, une bonne mise à la terre et ne jamais manipuler sous tension. Si vous n'êtes pas à l'aise avec le 230 V ou les parties nues, ne réalisez pas cette opération.

Remontage du pack, vérification BMS et charge

Après remplacement des cellules et soudure des nouvelles cosses :

1. Remettre le pack dans son boîtier en veillant à ne pas pincer les fils.
2. Mesurer les tensions par étape sur le BMS : on doit retrouver approximativement 3,7 V, 7,3 V, 11,5 V, 15 V et ≈18,6 V pour l'ensemble.

Important : si certaines cellules sont encore à 4,2 V (déjà chargées) et d'autres à 3,6 V (d'origine), mieux vaut décharger le pack doucement dans l'outil jusqu'à ce que l'ensemble soit homogène avant d'appliquer une charge complète. Cela évite d'endommager les cellules plus faibles.

Le test final consiste à brancher le chargeur. Une indication de charge (la LED du chargeur qui passe au rouge) confirme que le BMS accepte la charge et que le pack est opérationnel.

Conseils pratiques et règles de sécurité

• Ne travaillez jamais sur un circuit sous tension.
• Protégez les bornes avec gaine et pastilles isolantes pour éviter les courts-circuits.
• Utilisez des impulsions courtes et testez progressivement lors du soudage par points.
• Si une cellule affiche < 2 V, ne la remettez pas en service sans test approfondi : elle est considérée hors d'usage.
• Le procédé présenté est une réparation improvisée et gratuite ; pour une utilisation intensive ou professionnelle, privilégier des cellules neuves parfaitement appariées.

Conclusion

Réparer un pack d'accus avec des cellules récupérées et une soudeuse bricolée est une solution pragmatique pour dépanner ses outils sans frais. Le gain financier est réel, mais il y a des compromis : longévité incertaine et exigences de sécurité plus élevées. En respectant les règles de base et en acceptant le caractère temporaire de la réparation, on peut donner une seconde vie à un pack et garder son outillage opérationnel.

Si vous essayez cette méthode, priorisez la sécurité, documentez vos mesures et adaptez chaque étape à votre matériel. Bonne récupération et réparation responsable.
