TUTO 3 en 1 : câbler un télérupteur, une minuterie et un variateur

Un télérupteur, une minuterie et un variateur modulaire fonctionnent tous avec la même base : une alimentation, un éclairage, un ou plusieurs boutons-poussoirs et un appareil de commande au tableau. Une fois que tu as compris le chemin du courant sur un télérupteur, les deux autres deviennent franchement beaucoup moins mystérieux.

Le but ici, c’est de câbler une commande d’éclairage complète, depuis les boîtes d’encastrement et les poussoirs jusqu’à la boîte de dérivation, au tableau électrique et au module. On part sur une commande par phase au bouton-poussoir.

Avant de commencer : sécurité et principe général

On travaille sur une installation électrique, donc première règle : on coupe l’alimentation au disjoncteur, on vérifie l’absence de tension avec un appareil adapté, puis on ne remet sous tension que pour les essais, une fois les connexions terminées et sécurisées.

Dans une installation domestique classique d’éclairage, on utilise généralement des conducteurs de 1,5 mm². Les couleurs importantes sont les suivantes :

• Bleu : neutre.
• Vert et jaune : conducteur de protection, la terre.
• Rouge : phase, idéalement.
• Orange, violet, marron ou autre couleur hors bleu et vert-jaune : retours de commande ou retour lampe.

L’idée est de rester cohérent. Si le retour de poussoir est orange, évite de reprendre de l’orange pour le retour lampe. Ce n’est pas une obligation absolue si tu n’as que ça sous la main, mais cela évite de se mélanger les pinceaux au tableau.

Pourquoi installer un télérupteur ?

Pour commander un point lumineux, on rencontre trois grandes familles de montages :

• Le simple allumage : un interrupteur commande une ou plusieurs lampes.
• Le va-et-vient : deux interrupteurs commandent le même éclairage, typiquement à l’entrée d’une chambre et près du lit.
• Le télérupteur : un ou plusieurs boutons-poussoirs commandent le même éclairage.

Le télérupteur est parfait lorsqu’il y a plusieurs points de commande : couloir, escalier, grand séjour, garage avec plusieurs accès, etc. Chaque appui envoie une impulsion et le télérupteur change d’état : un appui allume, le suivant éteint, puis ainsi de suite.

La grosse différence avec un interrupteur classique, c’est le bouton-poussoir. Il revient tout seul dans sa position initiale après l’appui. Si ton mécanisme fait clic-clac et reste dans une position, ce n’est pas le bon mode pour ce montage.

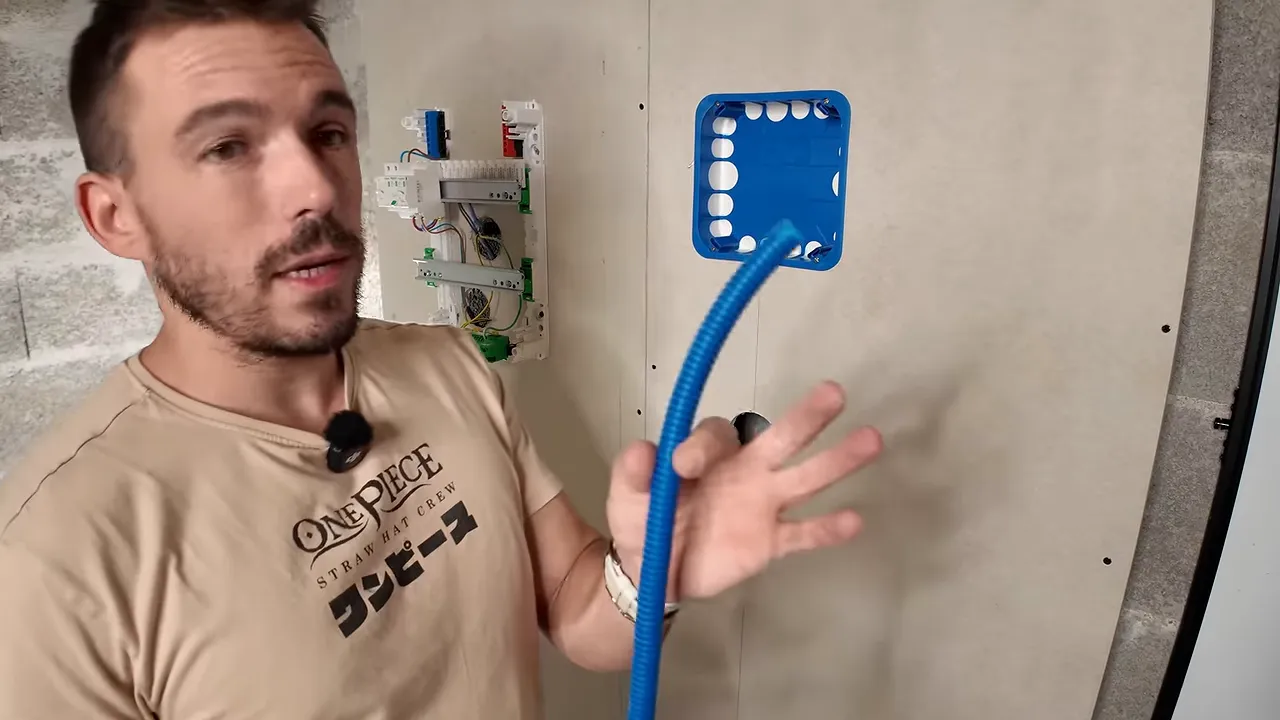

Préparer les boîtes, gaines et conducteurs

Pour les appareillages muraux courants, on utilise généralement des boîtes de 68 mm de diamètre et environ 40 mm de profondeur. Une boîte étanche adaptée au placo facilite le passage des gaines tout en gardant une installation propre.

Une boîte de dérivation accessible est très pratique pour centraliser les connexions. Elle peut être encastrée, placée dans les combles, posée en saillie ou remplacée par une organisation propre directement dans le tableau. Le plus important est de conserver des connexions accessibles pour la maintenance.

Dans la boîte de dérivation, tu fais arriver :

• Le câble ou les conducteurs de la lampe : terre, neutre et retour lampe.
• Les deux fils des boutons-poussoirs : phase et retour poussoir.
• L’alimentation provenant du tableau : phase, neutre et terre.
• Deux conducteurs supplémentaires si le télérupteur est placé au tableau : un retour poussoir et un retour lampe.

Évite de couper tes conducteurs trop courts. Il ne s’agit pas de bourrer une couronne entière dans le mur, mais laisser une longueur raisonnable rend les raccordements et les dépannages beaucoup plus agréables.

Câbler les boutons-poussoirs

Chaque bouton-poussoir a besoin de deux fils :

• Une phase, souvent rouge.
• Un retour poussoir, ici orange.

Sur un mécanisme de type va-et-vient transformé en poussoir, on retrouve généralement trois bornes : L, 1 et 2. Pour une commande de télérupteur par phase, on utilise :

• La phase sur la borne L, le commun.
• Le retour poussoir sur la borne 1, le contact normalement ouvert.

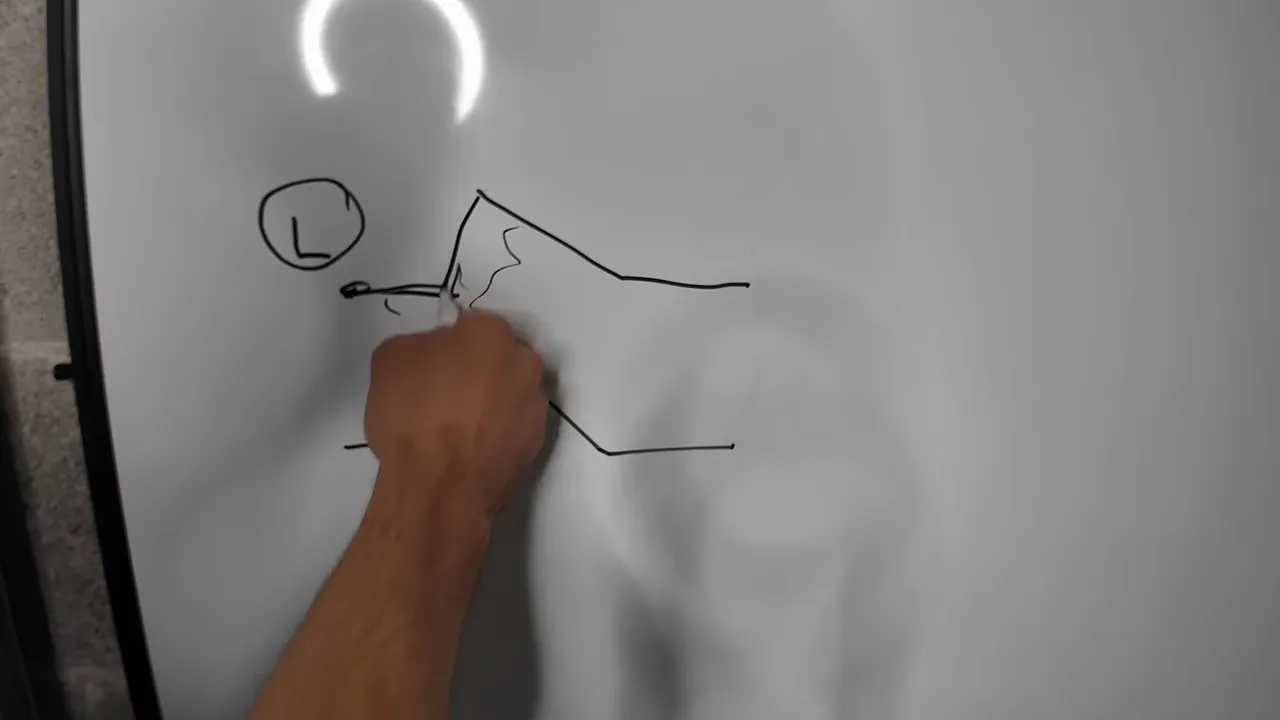

La borne 2 correspond au contact normalement fermé. Elle ne nous intéresse pas ici. Un contact normalement ouvert signifie que, sans appui, le courant ne passe pas. Lorsque tu appuies, le contact se ferme et la phase est envoyée pendant un très court instant sur le retour poussoir.

Avec plusieurs boutons-poussoirs, deux possibilités existent :

• Revenir individuellement à la boîte de dérivation avec chaque poussoir.
• Repiquer d’un poussoir à l’autre : phase avec phase, retour poussoir avec retour poussoir.

Le repiquage est très pratique quand les boîtes sont proches. Les bornes doublées présentes sur certains mécanismes servent précisément à faire ce type de raccordement proprement.

Raccorder la lampe et organiser la boîte de dérivation

La lampe reçoit trois conducteurs :

• La terre, vert-jaune.
• Le neutre, bleu.
• Le retour lampe, qui sera alimenté par le télérupteur.

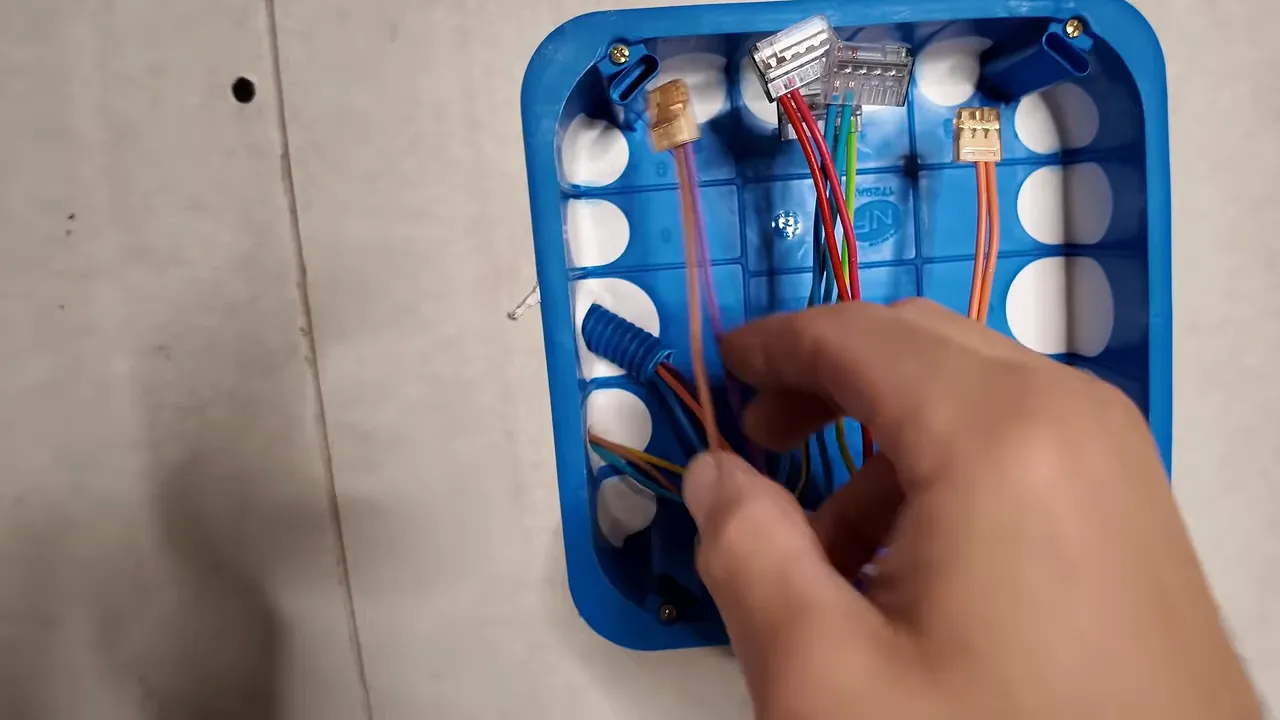

Dans la boîte de dérivation, le câblage devient logique :

1. La terre de l’alimentation est raccordée directement à la terre de la lampe.
2. Le neutre de l’alimentation est raccordé directement au neutre de la lampe.
3. La phase d’alimentation est raccordée à la phase des boutons-poussoirs.
4. Le retour poussoir est prolongé vers le tableau électrique.
5. Le retour lampe est prolongé vers le tableau électrique.

Attention au piège classique : ne raccorde pas le retour lampe directement à la phase, sinon la lampe restera allumée en permanence. Le retour lampe doit passer par le contact de puissance du télérupteur.

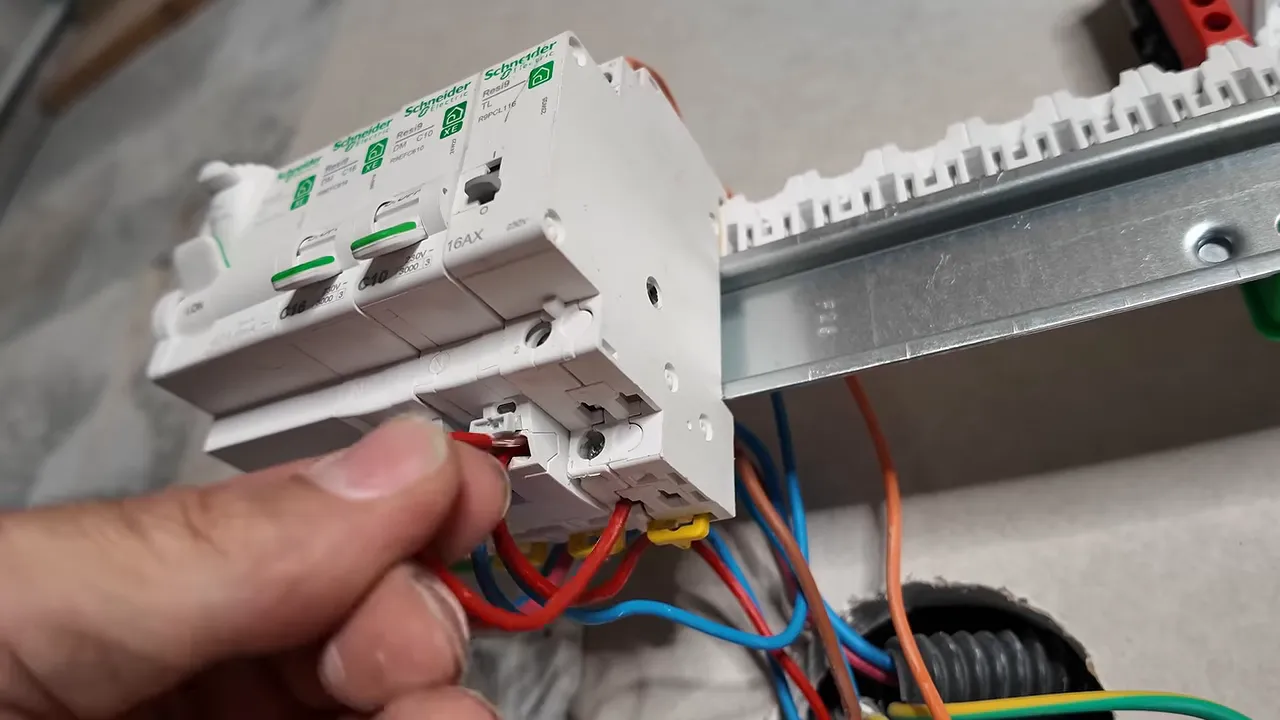

Installer le télérupteur au tableau électrique

Au tableau, on retrouve le conducteur de terre, le neutre, la phase, le retour poussoir et le retour lampe. La terre rejoint le bornier de terre, avec uniquement des fils vert-jaune. Le neutre rejoint le disjoncteur du circuit d’éclairage et la phase fait de même.

Le télérupteur comporte deux parties à comprendre :

• La commande, avec la bobine repérée A1 et A2.
• La puissance, avec le contact qui alimente ou coupe la lampe, souvent repéré 1 et 2.

Dans cette configuration domestique, le même disjoncteur d’éclairage protège le circuit de commande et le circuit de puissance. Ici, on est sur un circuit d’éclairage protégé en 10 A dans l’exemple présenté.

Raccordement de la commande du télérupteur

• Le retour poussoir arrive sur A1.
• Le neutre arrive sur A2.

Par convention, A2 est relié au neutre sur les schémas. La bobine est donc alimentée uniquement pendant l’appui sur un poussoir.

Raccordement de la puissance

• La phase sortant du disjoncteur est raccordée sur la borne 1 du télérupteur, lorsque le fabricant indique une polarité.
• Le retour lampe est raccordé sur la borne 2.

Selon les modèles, le contact de puissance peut être polarisé ou non. Il faut donc toujours vérifier le schéma imprimé sur l’appareil. Certains télérupteurs peuvent aussi être câblés en coupure de neutre, mais ce n’est pas le montage traité ici.

Comprendre ce qui se passe à chaque appui

Une fois qu’on visualise le cheminement, tout devient beaucoup plus simple.

1. La phase arrive en permanence sur les bornes L des boutons-poussoirs.
2. Tu appuies sur n’importe quel poussoir.
3. Le poussoir envoie une impulsion de phase sur le retour poussoir.
4. Cette impulsion arrive sur A1.
5. A2 étant relié en permanence au neutre, la bobine reçoit momentanément du 230 V.
6. La bobine crée son action électromagnétique et fait basculer le contact de puissance.
7. Le contact entre 1 et 2 se ferme ou s’ouvre.
8. Quand le contact est fermé, la phase est envoyée sur le retour lampe et l’éclairage s’allume.

Le télérupteur mémorise son état. La bobine n’est alimentée qu’au moment de l’impulsion, mais le contact reste fermé jusqu’au prochain appui. Au nouvel appui, la bobine rebascule le contact et coupe l’alimentation de la lampe.

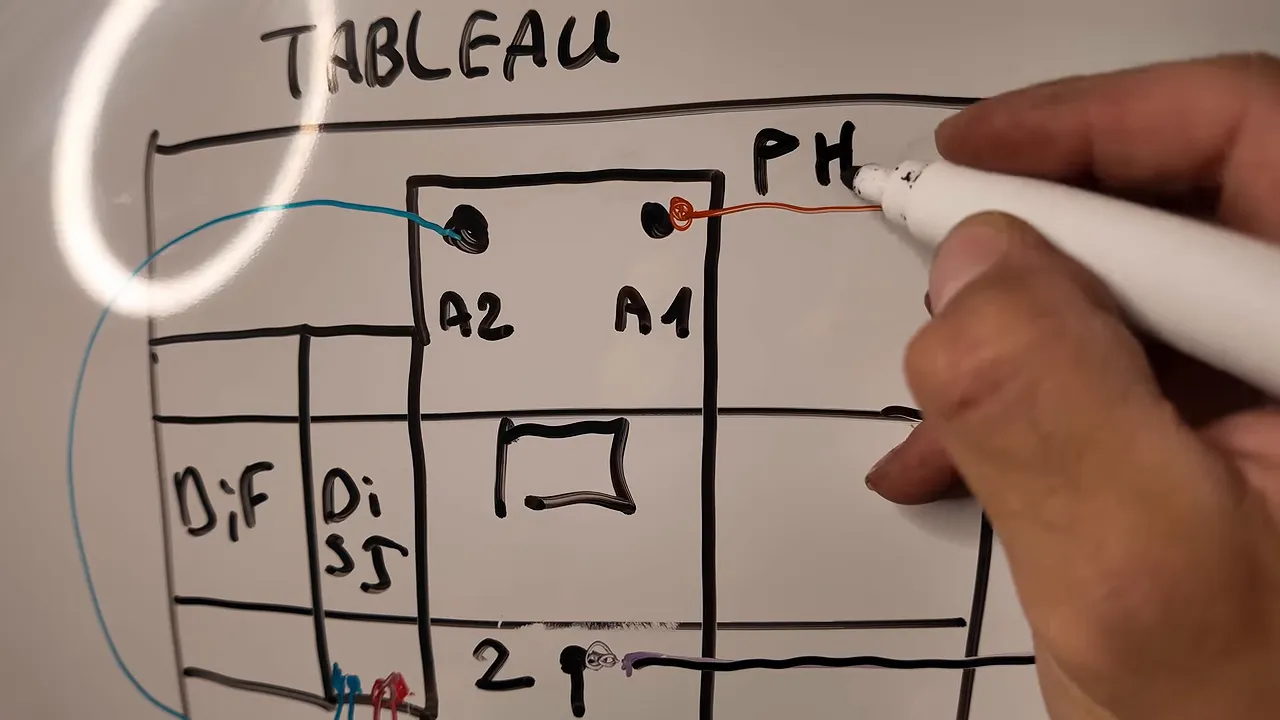

Schéma récapitulatif du câblage d’un télérupteur

Pour lire le montage comme une installation réelle, pense à séparer les chemins :

• La terre va directement du tableau à la lampe.
• Le neutre va directement du disjoncteur à la lampe et rejoint aussi A2.
• La phase alimente les poussoirs et la borne 1 du télérupteur.
• Le retour poussoir part des bornes 1 des poussoirs vers A1.
• Le retour lampe repart de la borne 2 du télérupteur vers la lampe.

Les connecteurs dans la boîte jouent le rôle d’un collecteur. Comme pour une nourrice en plomberie, une arrivée peut être répartie proprement vers plusieurs départs.

Remplacer le télérupteur par une minuterie

Une minuterie fonctionne avec la même famille de conducteurs : phase, neutre, retour poussoir et retour lampe. La différence est simple : au lieu de rester allumé jusqu’au prochain appui, l’éclairage s’allume pendant une durée réglée puis s’éteint automatiquement.

C’est le grand classique des couloirs et halls d’immeubles. Tu appuies, la lumière s’allume, tu as le temps de passer ou de ramasser tes affaires, puis elle coupe toute seule.

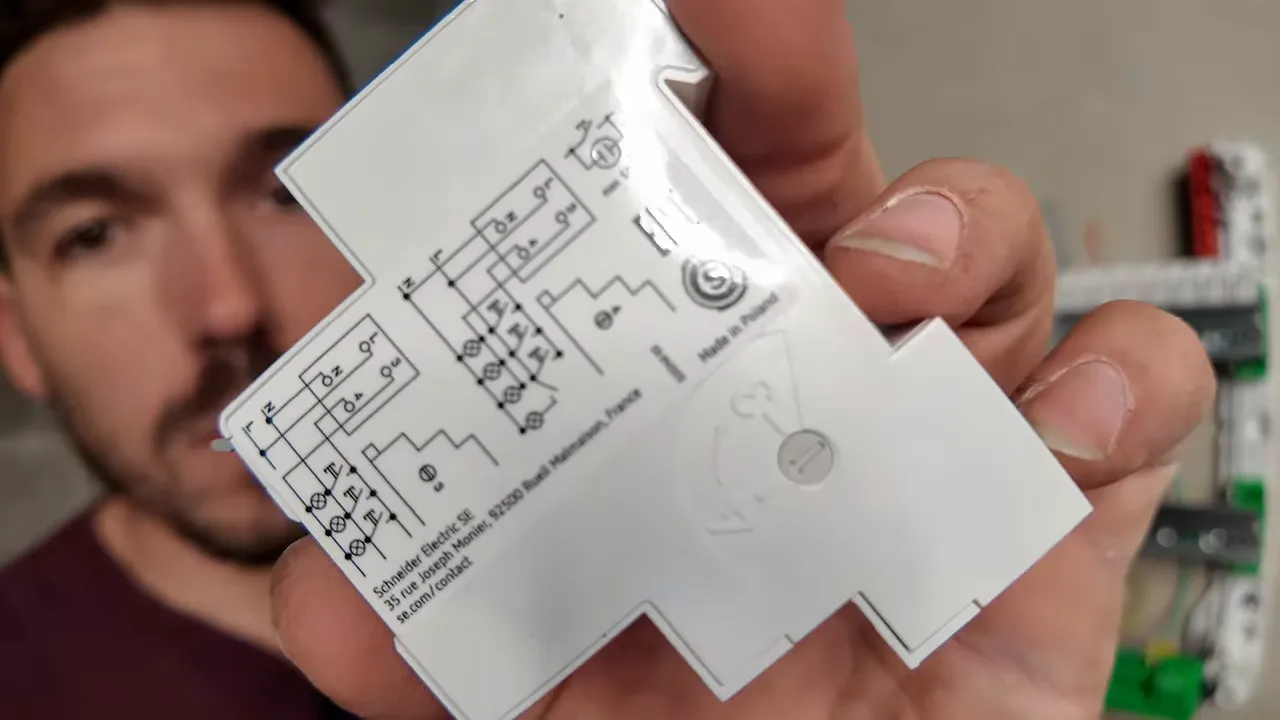

Attention, les bornes ne sont pas systématiquement placées au même endroit selon les appareils. Sur le modèle présenté, toutes les bornes se trouvent en bas :

• L : phase.
• N : neutre.
• 3 : départ vers la lampe.
• 4 : retour venant du bouton-poussoir.

Le schéma du fabricant est ton meilleur ami, surtout lorsque tu changes de matériel. Certains modèles acceptent une commande par phase ou par neutre. Ici, on reste bien sur une commande par phase.

La durée se règle directement sur la minuterie. Selon le modèle, on appuie et on tourne une molette. La temporisation peut commencer à une minute ou plus, selon l’appareil.

Installer un variateur modulaire avec boutons-poussoirs

Le variateur reprend encore le même principe de raccordement : phase, neutre, retour poussoir et retour lampe. Il ajoute simplement la capacité à faire varier le niveau lumineux.

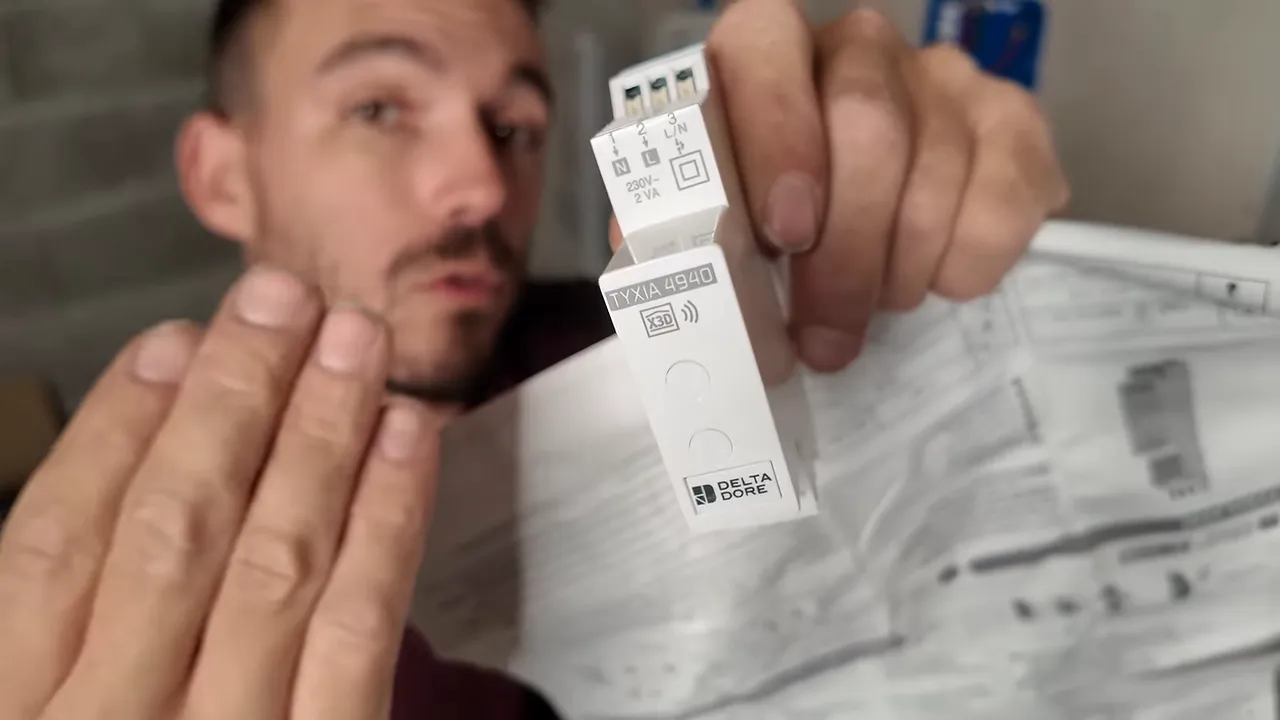

Sur le modèle présenté, la borne dédiée aux boutons-poussoirs est identifiable par un symbole de double carré. Le raccordement reste à vérifier sur le schéma propre au fabricant, car un variateur peut avoir des exigences particulières, notamment concernant le neutre de la lampe.

Certains variateurs demandent que le neutre de l’éclairage arrive aussi au module. Cela peut améliorer le comportement avec certaines technologies LED. La variation d’éclairage peut être assez capricieuse : parfois cela fonctionne parfaitement, parfois il y a du scintillement. Le choix d’un variateur fiable et compatible aide clairement à éviter les mystères électriques du dimanche soir.

Et surtout, point non négociable : les lampes doivent être dimmables. Une ampoule ou un luminaire dont la puissance est réglable par un petit sélecteur intégré n’est pas forcément compatible avec un variateur externe.

Le fonctionnement avec poussoir est généralement le suivant :

• Un appui bref allume ou éteint.
• Un appui maintenu fait varier l’intensité.
• Tu relâches quand la luminosité te convient.
• Un nouvel appui maintenu fait repartir la variation dans l’autre sens.

Les erreurs à éviter

• Utiliser un interrupteur maintenu au lieu d’un véritable bouton-poussoir.
• Raccorder le retour lampe directement à la phase.
• Utiliser du bleu pour une phase ou un retour de commande.
• Mélanger les couleurs sans repérage clair.
• Ne pas respecter les bornes indiquées par le fabricant.
• Oublier le neutre sur A2 pour un télérupteur à bobine 230 V.
• Installer un variateur avec des lampes non dimmables.
• Mettre les connexions dans une boîte inaccessible.
• Couper les fils trop courts et se compliquer la vie pour rien.

Le télérupteur est finalement un montage très logique : une courte impulsion commande une bobine, la bobine fait basculer un contact, et ce contact envoie ou coupe la phase de la lampe. La minuterie remplace la mémorisation par un temps réglable. Le variateur conserve la commande par poussoir tout en ajoutant le réglage de luminosité. Même famille, même logique, trois usages bien différents.
