Ce Pathé Marconi VKE-411V, récupéré en brocante, est un magnétoscope VHS typique des premières années 1980. Il s’allume, ce qui est déjà une bonne nouvelle, mais l’insertion des cassettes est totalement aléatoire. Certaines entrent, d’autres bloquent, et l’intérieur annonce immédiatement un chantier nettement moins simple qu’espéré.
L’objectif est donc clair : démonter entièrement l’appareil, éliminer des années de poussière et de graisse figée, remettre la mécanique en mouvement, puis vérifier ce que cette vieille machine est encore capable de lire et d’enregistrer.
Un Pathé Marconi VHS très représentatif de son époque
Le VKE-411V a probablement aussi existé sous la marque Thomson, avec une référence différente. Pathé Marconi restait alors une marque française bien connue, présente dans les rayons aux côtés de Radiola et d’autres fabricants de téléviseurs et d’équipements vidéo.
Ce magnétoscope appartient à une génération où enregistrer une émission de télévision ou lire une cassette préenregistrée relevait encore d’un petit luxe technique. Et il ne manque pas de fonctions intéressantes, parfois disparues ou bien cachées sur les modèles plus récents.

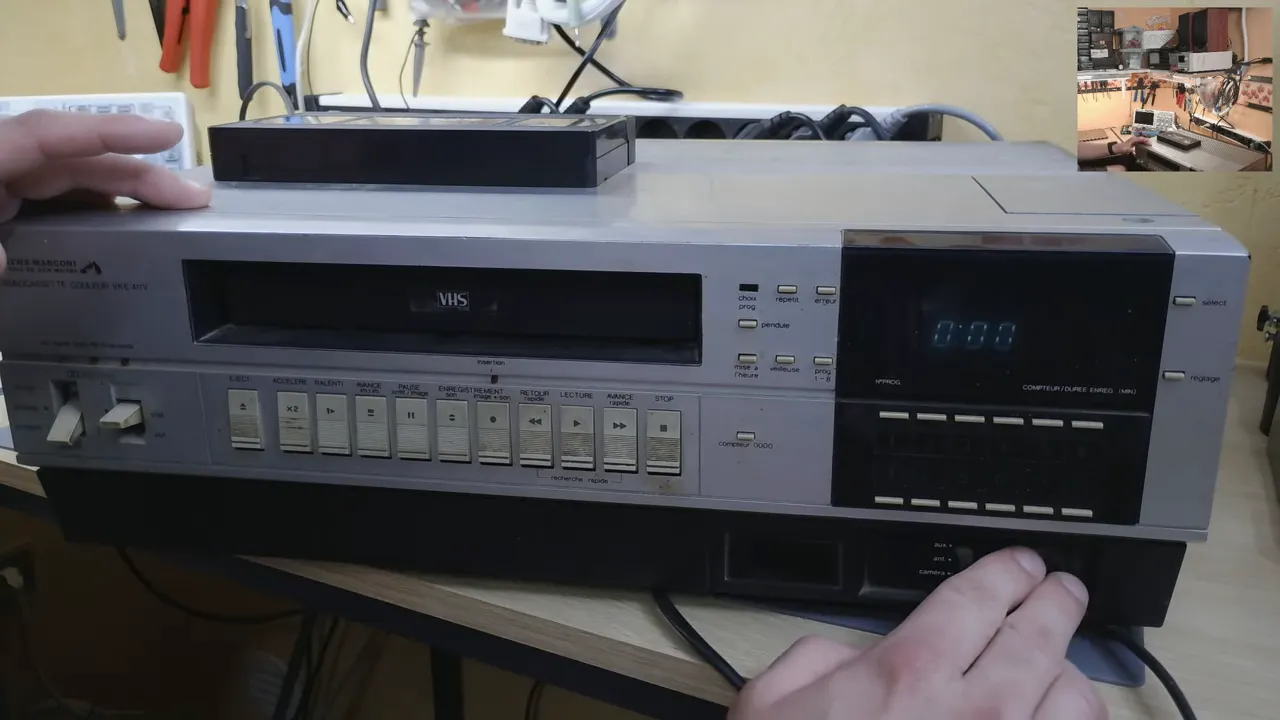

Un afficheur VFD et une façade très complète
La façade accueille un bel afficheur VFD, pour Vacuum Fluorescent Display. Ce type d’affichage fluorescent vert a un charme particulier et reste très lisible, bien loin des afficheurs LCD plus modernes.
Le tuner permet de mémoriser environ une douzaine de chaînes. Une petite trappe donne accès aux réglages et à la programmation manuelle : date de début, date de fin et chaîne à enregistrer. Rien n’est automatique comme aujourd’hui, mais c’est exactement le genre de programmation qui faisait le bonheur des premiers enregistrements télévisés.
Le panneau de commande est particulièrement généreux :
- pause et arrêt sur image ;
- lecture, avance et retour rapide ;
- ralenti réglable ;
- accéléré x2 ;
- avance image par image ;
- enregistrement image et son ;
- insertion ou doublage audio.
Le doublage audio est une fonction très intéressante. Il est possible de réenregistrer uniquement la piste sonore, par exemple pour ajouter un commentaire sur une séquence filmée au caméscope. C’est du montage très basique, mais déjà pensé pour un usage créatif.
Des connexions qui racontent l’histoire de la vidéo analogique
À l’avant, une entrée caméra spécifique rappelle l’époque où les caméscopes étaient souvent composés de deux appareils : une caméra portée à la main et un magnétoscope portable en bandoulière. Le VKE-411V pouvait recevoir directement ce type de signal pour enregistrer ou relire les images.
Sous une autre trappe, on trouve une sortie casque, une entrée microphone et un réglage Dolby NR. La réduction de bruit Dolby, très connue sur les platines cassette, limite le souffle inhérent à l’enregistrement analogique sur bande.
On y trouve aussi :
- un réglage de vitesse pour le ralenti ;
- un réglage de phase ou tracking pour adapter la lecture à une cassette enregistrée sur un autre appareil ;
- un réglage de stabilité verticale pour corriger le roulis d’image.
À l’arrière, les entrées et sorties vidéo sont au format BNC. Le Péritel n’était pas encore là. Une entrée et une sortie antenne permettent d’utiliser le tuner interne et de remoduler l’image vers un téléviseur ne possédant qu’une prise d’antenne. On trouve aussi un sélecteur de tension et une prise de télécommande.
Précaution indispensable : avant toute ouverture, on débranche systématiquement l’appareil du secteur. Une alimentation linéaire avec gros transformateur et condensateurs n’est pas un endroit où l’on improvise.
Ouverture : une électronique dense, modulaire et très sale

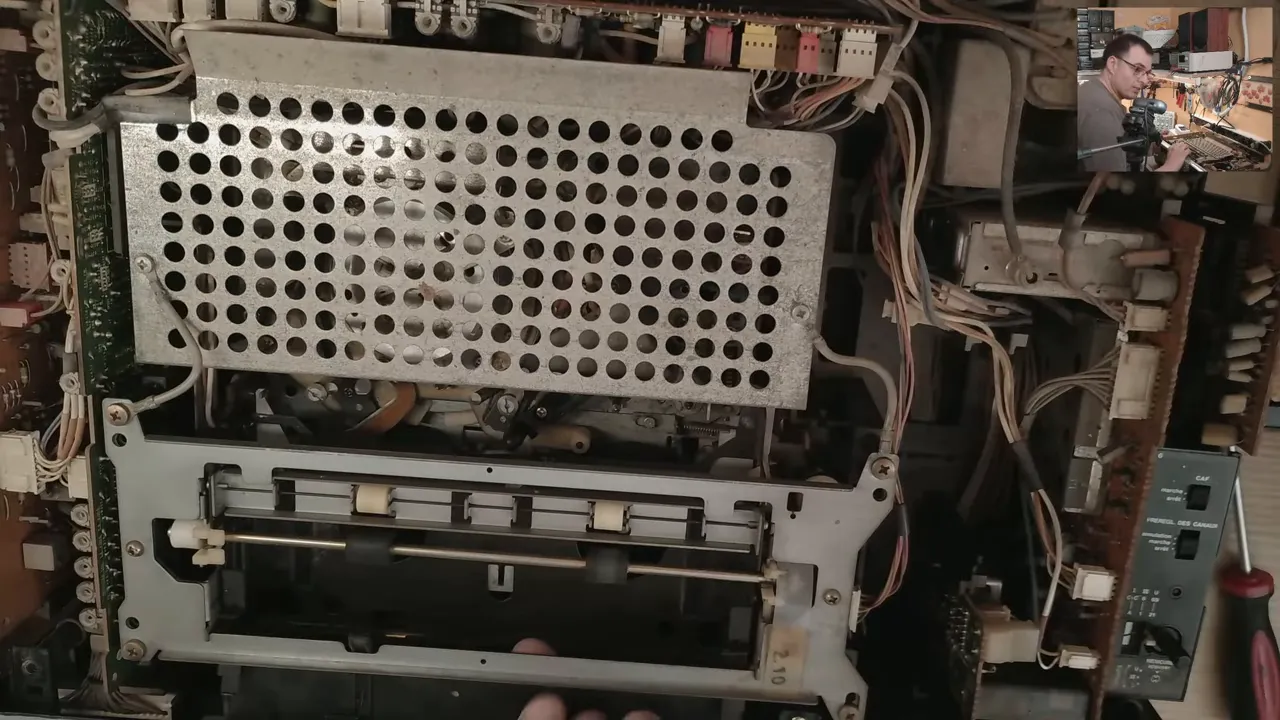

Une fois le capot retiré, on découvre une électronique particulièrement dense. L’alimentation linéaire est massive, avec un transformateur lourd, de gros condensateurs et un radiateur conséquent. La mécanique VHS, le tambour de têtes, le tuner et les cartes de commande occupent l’essentiel du châssis.
Un point très appréciable sur cette machine : plusieurs cartes sont simplement enfichées sur des connecteurs. Elles se retirent sans difficulté, ce qui facilite l’entretien. Derrière la façade, l’afficheur VFD, les LED et les commandes sont eux aussi montés sur connecteurs.
En revanche, l’état général est franchement mauvais. La poussière s’est accumulée partout, la graisse a figé, et des fragments de bande sont collés sur le tambour de têtes. Cela ressemble fortement au passage d’une cassette très dégradée, voire déjà en train de se désagréger.
Avant d’aller plus loin, un premier nettoyage important est nécessaire. Poussière, résidus de bande et graisse contaminée doivent disparaître avant de pouvoir comprendre ce qui empêche réellement le chargement des cassettes.
Le chariot de chargement : une courroie détendue et des galets fatigués
Le chariot de chargement se retire assez facilement. On accède alors à une mécanique relativement simple : entraînement des bobines, freins, galets, pneus d’entraînement, galet presseur et capteurs.
Le premier coupable est rapidement identifié : la courroie de chargement est détendue. Elle n’a plus assez de tension pour saisir et entraîner correctement la cassette. Les axes sont nettoyés, puis la courroie est remplacée par une autre de diamètre légèrement différent mais compatible avec le mécanisme.
Un capteur optique Sharp est également présent pour détecter l’insertion de la cassette. Une petite lamelle mobile vient modifier le passage de la lumière afin d’informer la logique de commande que la cassette est en place.
Après remontage, la mécanique tourne à l’alimentation de laboratoire, mais la cassette reste encore difficile à avaler. Les deux galets chargés de la saisir manquent clairement d’adhérence. Un nettoyage et un traitement de leurs surfaces en caoutchouc leur redonnent enfin suffisamment de grip.
Restauration de la mécanique VHS

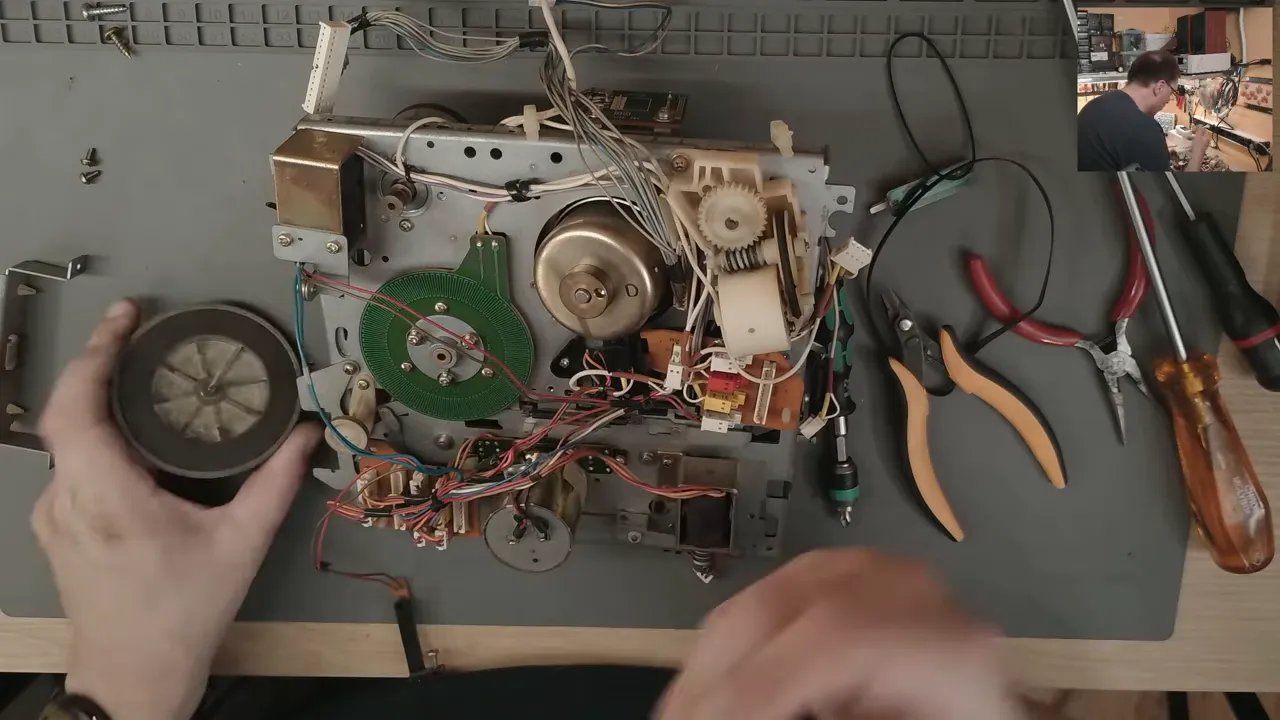

Pour retirer complètement la mécanique, il faut passer par dessous et débrancher les différents connecteurs reliés aux cartes de gestion du servo. Une fois l’ensemble sorti, on découvre deux gros électroaimants, plusieurs moteurs à courant continu et une série de courroies qui ont toutes perdu leur tension.
Le capstan, ou cabestan, mérite une attention particulière. Sa vitesse de rotation est surveillée par une boucle magnétique afin de corriger en temps réel le défilement de la bande. Sur une machine VHS, une vitesse imprécise peut entraîner des problèmes de stabilité et de synchronisation.
Le cabestan et son moteur portent de nombreux résidus. Un nettoyage soigneux, complété si nécessaire par un très léger ponçage, permet de rendre les surfaces plus lisses. Le but n’est pas de refaire une pièce neuve, simplement de supprimer ce qui gêne son bon fonctionnement.
Au passage, il faut toujours surveiller les minuscules rondelles et circlips lors du démontage. Ce sont souvent elles qui décident de disparaître au pire moment.
Nettoyer, dégraisser et regraisser avec mesure
La mécanique est ensuite remise en mouvement avec une alimentation de laboratoire, à faible puissance. Cette méthode permet de déplacer les éléments progressivement, de nettoyer les zones habituellement cachées et de vérifier que rien ne force excessivement.
Les éléments travaillés comprennent notamment :
- les pneus d’entraînement des bobines ;
- les freins en caoutchouc ;
- les porte-bobines ;
- le galet presseur ;
- les guides-bande ;
- les zones de pivot et les glissières mécaniques.
Les graisses anciennes ont capturé tellement de poussière qu’elles sont devenues abrasives. Il faut donc retirer ce mélange, puis appliquer seulement une fine quantité de graisse ou d’huile adaptée aux endroits qui en ont réellement besoin.
La tête vidéo demande une attention extrême
Le tambour est très sale, avec des morceaux de bande collés autour des têtes. Les parties métalliques du tambour peuvent être nettoyées plus fermement, mais les têtes elles-mêmes sont extrêmement fragiles.
Pour les nettoyer, il faut utiliser un coton-tige neuf légèrement imbibé d’alcool isopropylique et travailler délicatement dans le bon sens. Il ne faut jamais frotter brutalement l’entrefer d’une tête : une mauvaise manipulation peut arracher les éléments fins et rendre le tambour inutilisable.
Une méthode plus prudente consiste à employer du papier buvard légèrement imprégné d’alcool isopropylique, en faisant tourner doucement le tambour contre le papier. C’est moins agressif, mais parfois moins efficace sur les résidus les plus tenaces.
Le problème imprévu : une tête d’effacement endommagée
Le démontage réserve une mauvaise surprise. La tête d’effacement est accidentellement endommagée. Impossible de la réparer proprement : le noyau est atteint et les fils internes ne sont plus accessibles.
Une tête de remplacement de même hauteur est adaptée mécaniquement, mais elle ne donne pas un résultat correct. Plusieurs essais avec des têtes plus modernes montrent un comportement identique : elles perturbent l’oscillateur de bias utilisé pour l’enregistrement audio.
Résultat, la cassette semble effacée, mais l’enregistrement audio devient dégradé ou accompagné de ronflement. La référence d’origine est une tête TDK, introuvable, et ses caractéristiques électriques ne peuvent plus être mesurées puisque les fils ont été cassés.
La machine reste utilisable, mais avec une limite importante : l’enregistrement sur une cassette déjà utilisée peut laisser des défauts d’image ou de synchronisation, car l’effacement n’est plus garanti comme à l’origine.
Une simple ampoule bloque toute la mécanique

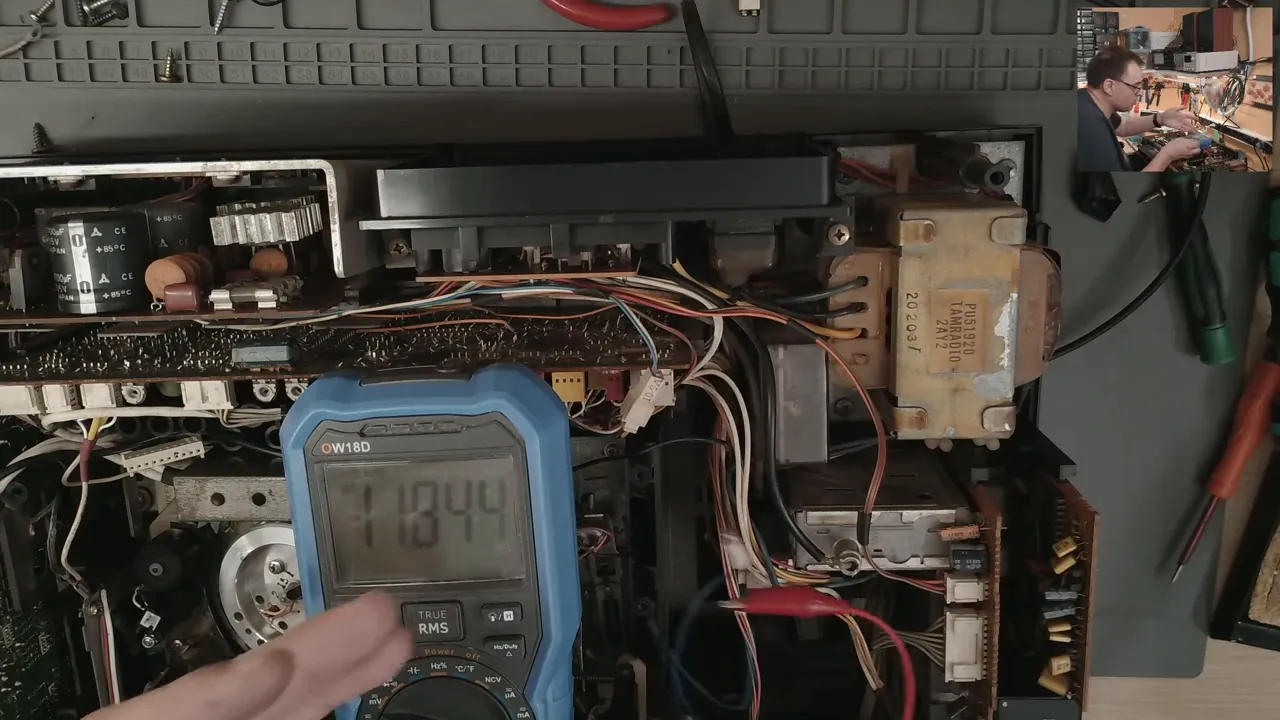

Après remontage, la mécanique refuse encore de fonctionner correctement. La cause est finalement trouvée du côté du capteur de présence de cassette : une petite ampoule, remplacée autrefois de manière assez hasardeuse, est grillée.
Les essais avec une LED infrarouge, blanche puis jaune ne fonctionnent pas. Le faisceau des LED est trop directionnel, et la longueur d’onde ou la diffusion lumineuse ne convient pas au système optique d’origine.
La solution est donc de remplacer l’ampoule par une petite luciole identique dans son principe. Dès son installation, le capteur retrouve son fonctionnement : la cassette est détectée, le chargement s’effectue et les commandes de lecture, avance rapide et retour rapide redeviennent opérationnelles.
Il reste ensuite à reprendre plusieurs points mécaniques : remettre en état les pneus d’entraînement, retourner certains caoutchoucs lorsque c’est possible, ajuster légèrement l’appui d’un électroaimant, restaurer le galet presseur et lubrifier très légèrement les éléments mobiles.
Tests finaux : lecture, ralenti, tuner et enregistrement

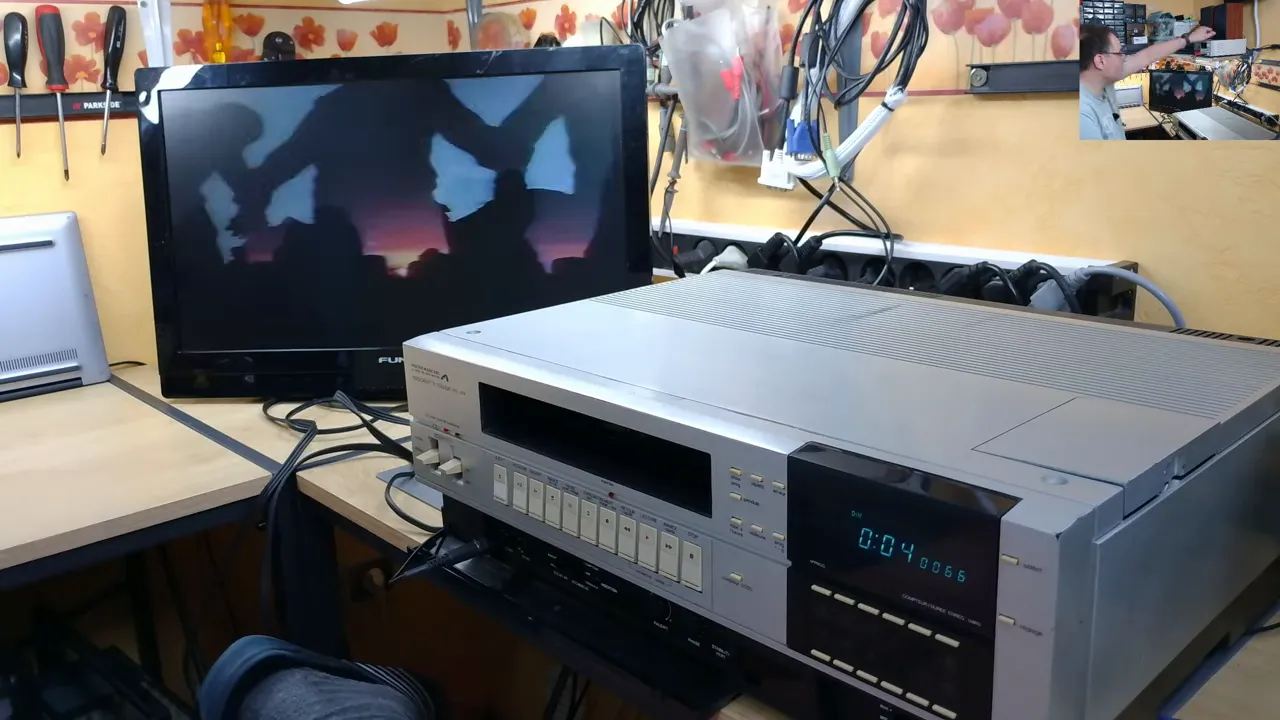

Une fois remonté, le Pathé Marconi VKE-411V est relié à un téléviseur par sa sortie vidéo coaxiale. Pour l’audio, la sortie casque est utilisée, la connectique arrière étant plus spécifique et nécessitant la fabrication d’un câble adapté.
Le résultat est franchement encourageant. La cassette est insérée correctement, la lecture démarre et l’image est loin d’être mauvaise pour un appareil arrivé dans un état aussi poussiéreux.
Les réglages de phase permettent d’affiner la lecture des cassettes enregistrées sur d’autres magnétoscopes. La stabilité verticale ne pose pas de problème particulier, ce qui montre que l’appareil reste assez tolérant.
Les fonctions de lecture fonctionnent également :
- pause avec arrêt sur image ;
- avance image par image ;
- ralenti automatique avec vitesse réglable ;
- accéléré x2 ;
- avance et retour rapide pendant la lecture.
Les avances rapides restent parfois un peu laborieuses, car les pneus de transport sont encore fatigués. Mais le fonctionnement général est là.
Le tuner est réglé sur un micro-émetteur local et reçoit correctement son signal. Le Dolby NR fonctionne aussi, avec une diminution audible du bruit de fond lorsqu’il est activé.
Le test d’enregistrement
L’enregistrement normal s’active en combinant lecture et enregistrement. Il est également possible d’enregistrer uniquement le son pour réaliser un doublage audio avec l’entrée micro.
Malgré l’absence de tête d’effacement d’origine pleinement fonctionnelle, l’enregistrement reste tout à fait convenable. Il n’atteint pas le résultat optimal que permettrait une restauration complète, mais la machine est à nouveau capable de faire son travail : lire les VHS, recevoir un signal tuner et enregistrer.
Un magnétoscope sauvé, avec quelques limites assumées
Vu l’état dans lequel il est arrivé, ce Pathé Marconi VKE-411V revient de loin. L’intérieur était très sale, les graisses étaient figées, les courroies détendues, les caoutchoucs fatigués et le système de détection de cassette hors service.
Après nettoyage, remplacement de courroie, remise en état des galets, réparation du capteur lumineux et reprise de la mécanique, le magnétoscope retrouve une vraie seconde vie.
Il ne sera probablement pas utilisé quotidiennement, et la tête d’effacement reste le point faible de cette restauration. Mais il lit, il enregistre, il affiche une image propre et il rappelle surtout à quel point ces premières machines VHS étaient complexes, mécaniques et incroyablement réparables.
