Comment ce petit hameau d’Isère produit son électricité et le reste de ses besoins en énergie

À 1000 mètres d’altitude, en Isère, il existe un hameau en construction qui ne se contente pas d’être en bois. Il utilise aussi les déchets de ce bois pour produire son électricité, son eau chaude, son chauffage, et même une partie de l’énergie des bâtiments voisins.

Le principe est assez fou sur le papier, mais très concret dans la réalité. On prend des plaquettes de bois issues des déchets de scierie, on les transforme en gaz, ce gaz alimente un gros moteur thermique, ce moteur entraîne une génératrice, et toute la chaleur qu’on ne jette pas sert ensuite à chauffer le hameau.

Autrement dit, ici, on ne brûle pas du bois juste pour faire de la chaleur. On fait de la cogénération. On produit à la fois de l’électricité et de la chaleur avec la même ressource.

Un hameau pensé comme un petit système énergétique local

Le site correspond à un petit quartier d’environ 150 habitants à terme, encore partiellement occupé au moment de la visite car l’ensemble est toujours en construction. Les logements vont du studio jusqu’aux grands logements familiaux, avec l’idée d’accueillir des profils variés.

Les bâtiments sont en ossature bois, avec une forte place donnée aux matériaux bois dans la structure, les planchers, les aménagements et les finitions. Et c’est justement là que le système devient malin.

Quand on transforme un tronc en éléments de construction, tout ne finit pas en parquet, mobilier ou charpente. Une grosse part du volume devient résidus de sciage, copeaux, poussières et plaquettes. Ici, ce qui intéresse le plus l’installation, ce sont les plaquettes calibrées, parce qu’elles constituent un combustible local déjà disponible sur la chaîne de production.

En simplifiant beaucoup, sur tout le volume de bois coupé, seule une partie devient produit fini. Une autre partie devient ressource énergétique. Le hameau s’appuie donc sur un déchet existant, pas sur du bois noble broyé exprès pour faire tourner une machine.

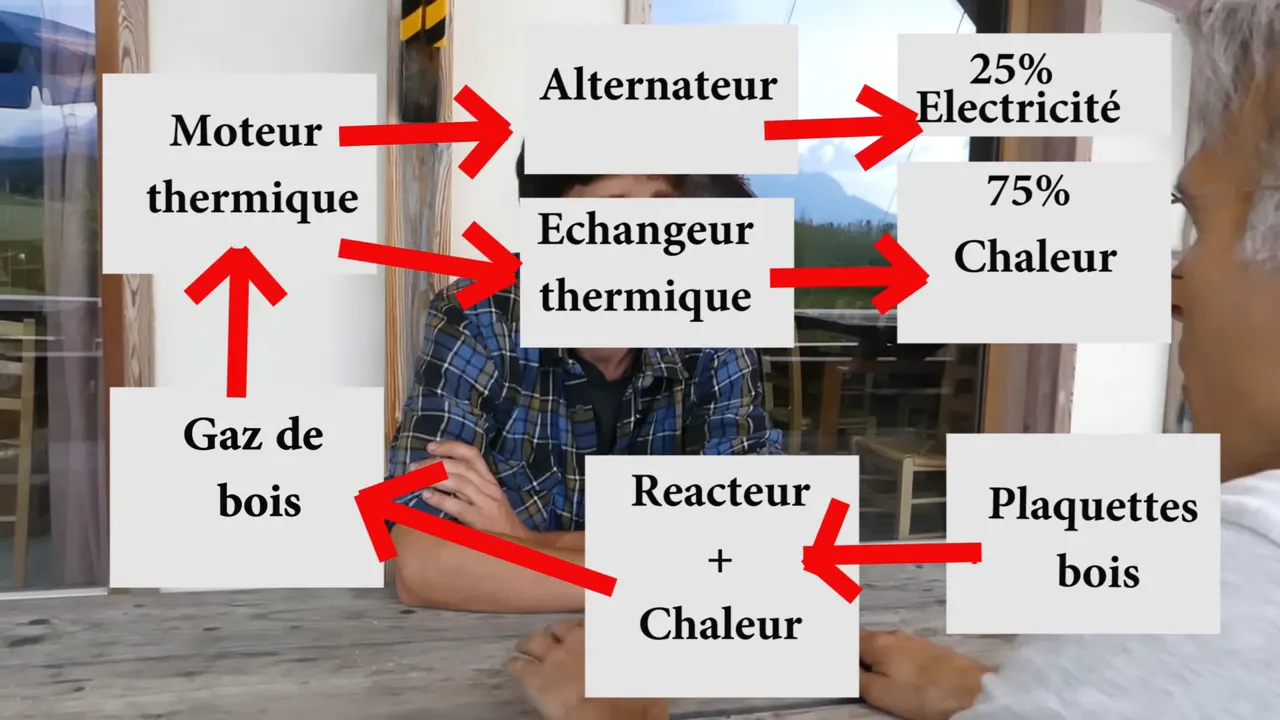

Le principe général en 30 secondes

Le fonctionnement tient en quelques grandes étapes.

1. Des plaquettes de bois sèches et calibrées alimentent un réacteur.
2. Dans ce réacteur, le bois est chauffé de manière à produire un gaz combustible.
3. Ce gaz est filtré puis envoyé dans un moteur thermique à allumage par bougies.
4. Le moteur entraîne une génératrice qui fabrique de l’électricité.
5. La chaleur du moteur et du système est récupérée pour chauffer de l’eau.
6. Cette eau chaude alimente le chauffage et l’eau chaude sanitaire.

Le point clé, c’est que les proportions collent étonnamment bien aux besoins d’un habitat. Un moteur thermique restitue environ un quart de l’énergie en électricité et trois quarts en chaleur. Et dans un ensemble résidentiel classique, les besoins sont eux aussi très largement thermiques.

Dans ce hameau précis, comme les bâtiments sont bien mieux isolés que la moyenne, le rapport se rééquilibre un peu. Il faut donc trouver des débouchés à l’excès de chaleur produit. On y reviendra.

Cogénération et pyrolyse, deux mots qu’on entend souvent mais qu’il faut clarifier

La cogénération

La cogénération, c’est simplement le fait de produire deux formes d’énergie à partir d’une même source. Le plus souvent, il s’agit de chaleur et d’électricité.

Dans beaucoup d’installations, la chaleur est une perte inévitable. Ici, elle n’est pas considérée comme un déchet, mais comme une ressource à conserver et à utiliser.

La pyrolyse et la gazéification

Le bois ne brûle pas d’un coup comme on l’imagine souvent. Une combustion passe d’abord par une phase où la matière chauffée libère des gaz. Ensuite seulement, ces gaz s’enflamment.

Le système détourne ce phénomène. Au lieu de brûler immédiatement les gaz issus du bois, il les récupère, les filtre, les refroidit, puis les envoie dans un moteur.

Dans le réacteur, la chaleur casse les grosses molécules du bois. On obtient alors principalement un mélange de monoxyde de carbone et d’hydrogène, avec un peu de méthane. Pour que ce gaz soit exploitable sans encrasser tout le reste, il faut que les réactions se déroulent à la bonne température et dans la bonne géométrie.

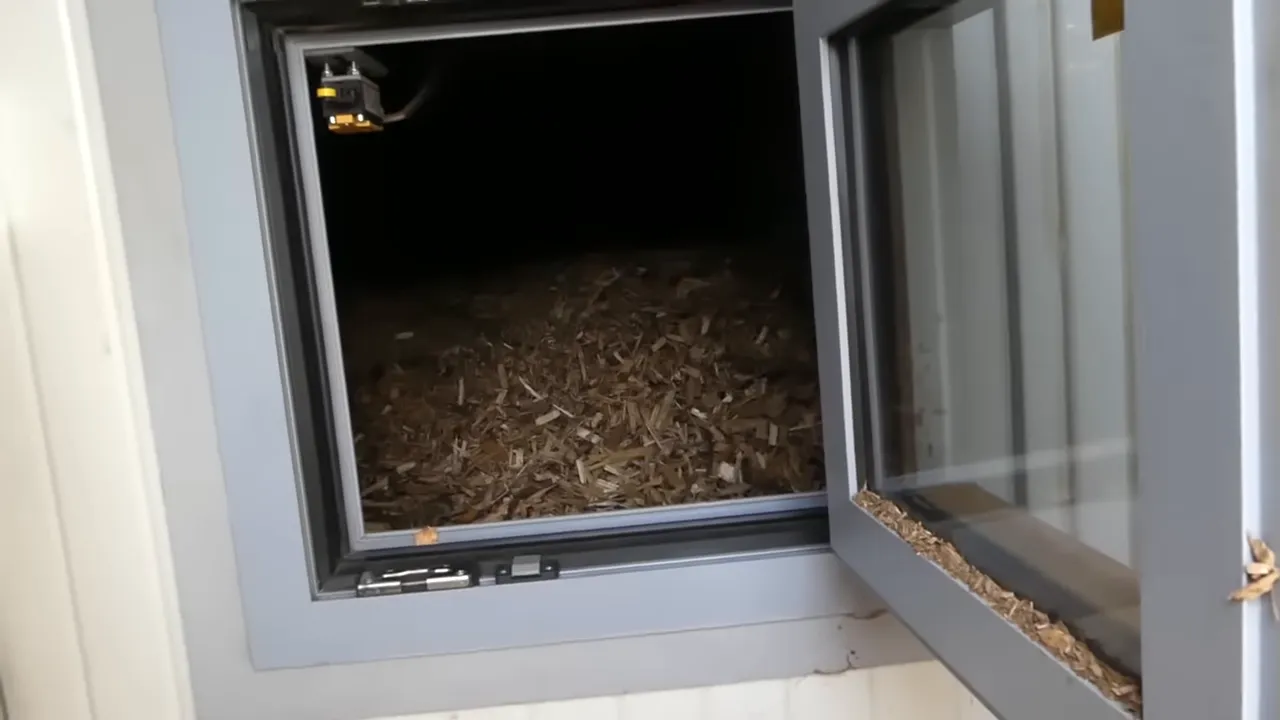

Pourquoi le combustible doit être sec et calibré

Le réacteur n’aime pas l’approximation. Il ne suffit pas de jeter du bois dedans.

Pour que la réaction soit stable, les plaquettes doivent être :

• sèches, sinon une partie de l’énergie sert à évaporer l’eau au lieu de produire du gaz utile ;
• dépoussiérées, pour limiter les problèmes de circulation et d’encrassement ;
• de taille homogène, afin que le lit de combustible se comporte de façon régulière.

L’idée, c’est que la plaquette se comporte presque comme un fluide homogène. Si on mélange des morceaux trop gros, trop fins, ou de l’humidité partout, la réaction devient irrégulière et la qualité du gaz s’effondre.

Le parcours du bois dans l’installation

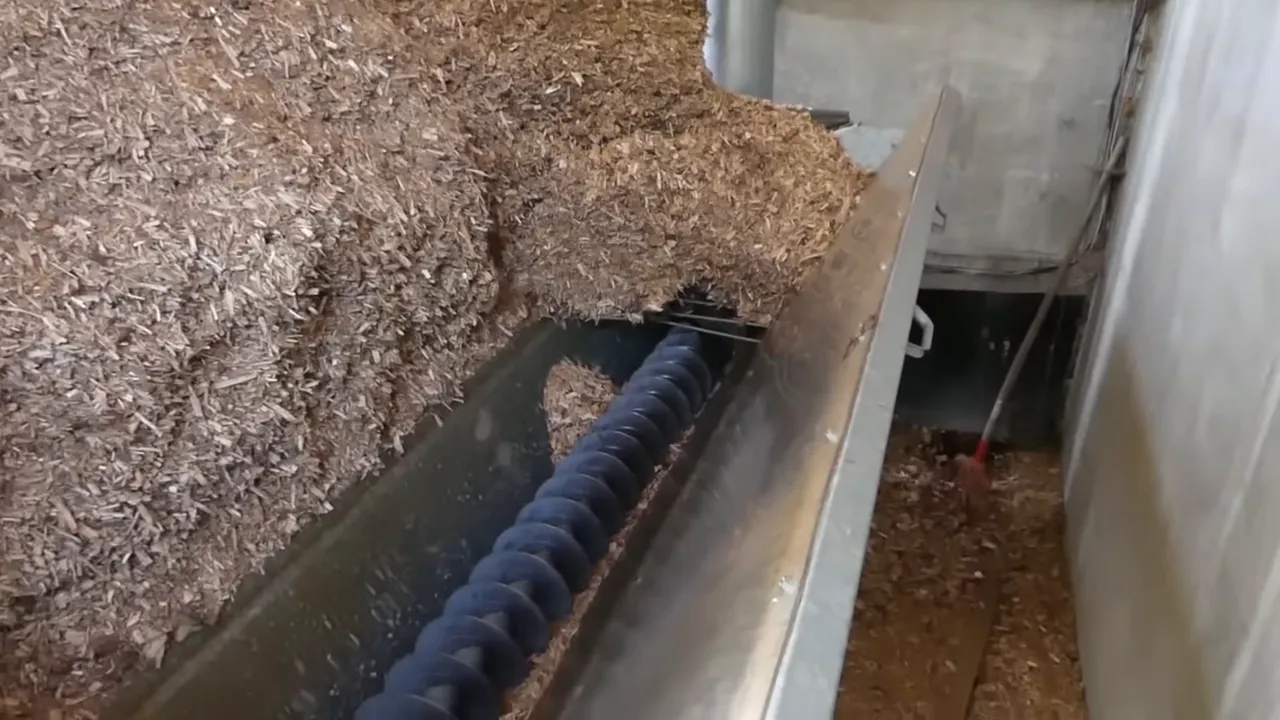

Tout commence par une arrivée de copeaux et plaquettes dans une zone de stockage et d’alimentation. Un aimant récupère les éventuels morceaux métalliques perdus dans le tas, typiquement des vis ou d’autres intrus qui n’ont rien à faire là.

Ensuite, plusieurs sécurités évitent toute remontée de feu vers les silos. Des trappes servent de coupe-feu, un sas tampon conserve une petite réserve, et des capteurs de température peuvent couper l’installation en urgence si quelque chose chauffe anormalement.

Le bois est ensuite amené vers le réacteur par vis sans fin. À l’intérieur, il traverse plusieurs zones successives :

• une zone de séchage final ;
• une zone de carbonisation où le bois devient charbon ;
• une zone de gazéification à très haute température ;
• une zone très chaude qui casse les composés lourds restants.

Le point important, c’est que le gaz ne doit pas contenir trop de goudrons ou de grosses molécules aromatiques. Plus on réussit à les casser en petites molécules simples, plus le moteur en aval fonctionne proprement.

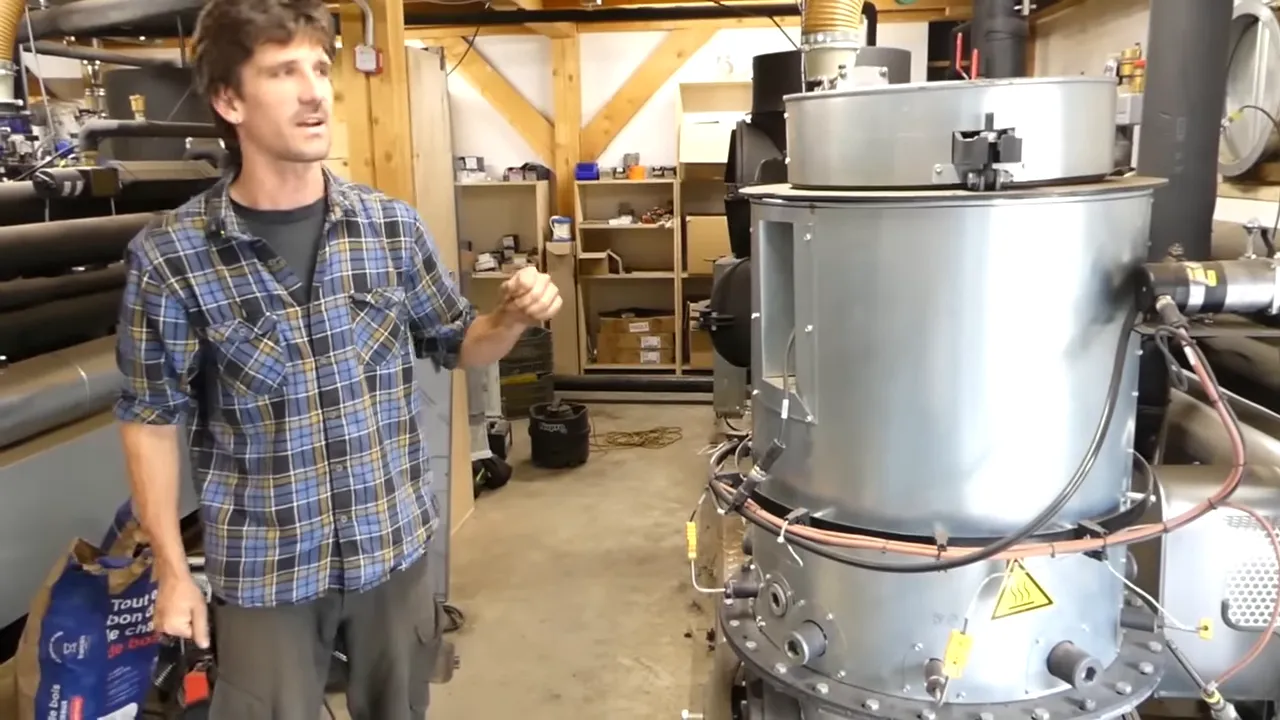

Un réacteur de gazéification, ça ressemble à quoi concrètement ?

La forme du réacteur n’est pas décorative. Elle est pensée pour créer les bonnes conditions au bon endroit.

Il faut :

• un volume adapté pour la carbonisation ;
• une zone de passage resserrée très chaude ;
• un temps de séjour suffisant pour craquer les molécules indésirables.

La zone la plus chaude monte autour de 1200 degrés. C’est là que le travail sérieux se fait. À cette température, les grosses molécules sont largement transformées en gaz plus simples et plus utiles pour le moteur.

L’installation présentée ici vient d’Allemagne, où ce type de technologie s’est davantage développé, notamment parce que le coût de l’électricité y a poussé plus tôt vers des productions locales de petite puissance.

Le gaz obtenu n’est pas très riche, donc il faut le traiter soigneusement

Une fois produit, le gaz de bois entraîne avec lui du charbon fin et des cendres. Il est donc encore sale. En plus, il n’est pas très dense en énergie par mètre cube.

On est loin du niveau énergétique du méthane. Cela veut dire qu’il faut éviter de l’envoyer chaud dans le moteur, sinon on injecte surtout du volume et pas assez d’énergie.

Le gaz passe donc dans plusieurs échangeurs et filtres :

• on récupère une partie de sa chaleur pour préchauffer l’air entrant ;
• on le refroidit encore avec de l’eau ;
• on enlève les poussières et les particules avec un filtre textile renforcé ;
• on prévoit un filtre de secours avant le moteur.

Ce refroidissement a un double intérêt. D’un côté, il améliore la densité énergétique du gaz. De l’autre, il permet de récupérer encore de la chaleur utile pour le réseau du hameau.

Le moteur V8 qui tourne au gaz de bois

Le gaz propre arrive ensuite dans un moteur thermique assez classique dans son principe. Ce n’est pas un moteur diesel bricolé à la va-vite. C’est un moteur à allumage commandé, avec bougies, admission, réglage d’air et de gaz.

Le modèle présenté est un V8. Avec du gaz de bois, il fournit autour de 50 kW. Avec un gaz plus énergétique comme du GPL, la puissance serait nettement plus élevée. Cela donne une idée du côté pauvre du combustible utilisé ici.

Quelques adaptations sont nécessaires. Par exemple, l’écartement des bougies est ajusté au comportement du gaz de bois, qui n’a pas le même point d’allumage qu’un carburant classique.

Le mélange arrive déjà sous forme gazeuse. Il n’y a donc pas besoin de carburateur au sens habituel. Le dosage se fait par des vannes qui règlent :

• la quantité de gaz admise ;
• la quantité d’air de mélange ;
• donc la puissance du moteur.

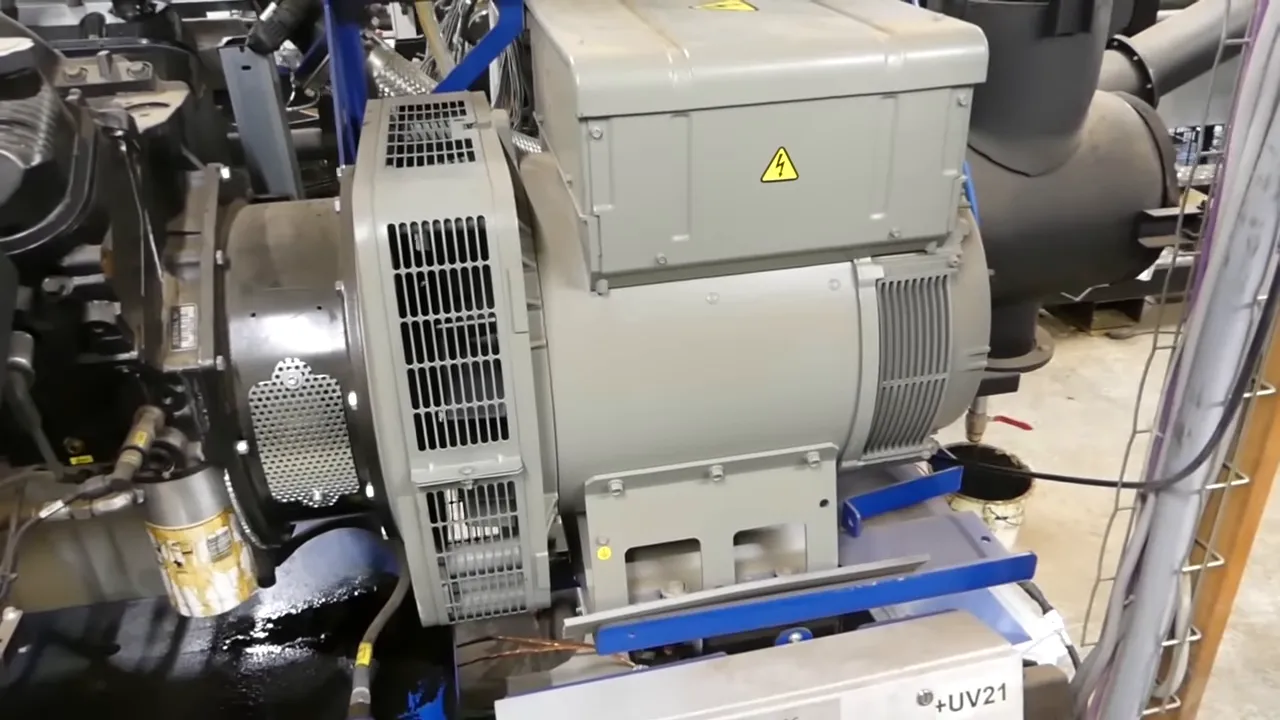

Comment on passe d’un moteur qui tourne à du courant utilisable dans tout un hameau

Produire de l’électricité, ce n’est pas juste faire tourner une génératrice. Il faut produire un courant utilisable, c’est-à-dire à la bonne fréquence et à la bonne tension.

Deux réglages sont essentiels :

• la fréquence, qu’on obtient en réglant la vitesse du moteur, donc la quantité de gaz admise ;
• la tension, qu’on ajuste via l’excitation du rotor de la génératrice.

Quand la machine atteint 50 Hz et la bonne tension, elle peut se coupler au réseau existant. Une fois couplée, elle se cale sur ce réseau. Elle ne peut plus décider toute seule d’aller plus vite ou moins vite. Elle joue alors sur la puissance injectée.

Techniquement, le système pourrait renvoyer du courant vers le réseau public. Mais ici, ce n’est pas le but. Le pilotage est fait pour réduire la production dès qu’on commence à réinjecter. L’objectif est d’alimenter le site localement sans compliquer la vie du réseau.

Pourquoi il y a quand même des batteries

Le moteur produit une puissance plutôt stable. Sauf que les usages réels, eux, ne sont jamais stables.

Un exemple tout simple : une cafetière s’allume, une plaque chauffe, une borne démarre une charge, et d’un coup la consommation grimpe. Le moteur peut suivre, mais pas instantanément.

C’est là que les batteries interviennent. Pas pour faire vivre le hameau toute la nuit. Pas pour devenir le cœur du système. Juste pour :

• absorber les pics rapides de demande ;
• lisser les variations ;
• aider à l’équilibrage entre les phases.

Le stockage est d’environ 30 kWh, soit grosso modo une petite heure d’autonomie à certains niveaux de charge. Ce n’est pas énorme, et c’est volontaire. Le but n’est pas de faire semblant d’être un site totalement à batteries. Le but est d’avoir un système sobre et pilotable.

Le vrai casse-tête électrique : l’équilibrage des phases

La génératrice produit du triphasé, et elle aime l’équilibre. Si une phase tire beaucoup plus que les autres, on crée des problèmes électriques et mécaniques. Vibrations, échauffements, mauvais fonctionnement, rien de bon.

Or dans la vraie vie, la plupart des usages dans les logements sont monophasés. Les prises, les petits appareils, beaucoup d’équipements domestiques tirent chacun sur une seule phase à un instant donné.

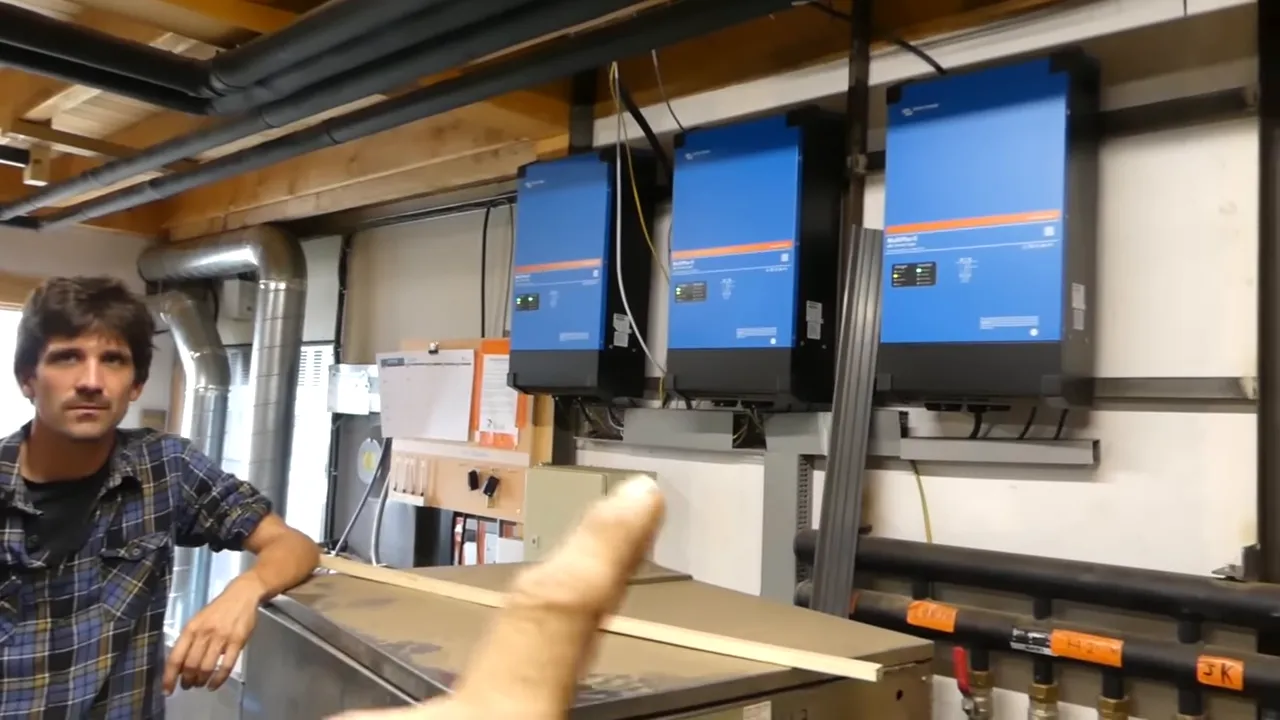

La solution mise en place repose sur des systèmes d’électronique de puissance et sur le stockage batterie. Chaque ensemble est relié à une phase et peut :

• reprendre de l’énergie sur une phase ;
• en réinjecter sur une autre ;
• compenser les déséquilibres en temps réel.

En clair, si une phase du hameau se met à consommer plus que les deux autres, le système aide cette phase pendant que les autres absorbent différemment la puissance disponible. Cela permet de garder une production triphasée saine alors que les usages eux sont dispersés et désordonnés.

Où va la chaleur récupérée

Un moteur thermique transforme toujours une grosse partie de l’énergie en chaleur. Dans une voiture, on passe son temps à la jeter au radiateur et à l’échappement. Ici, ce serait absurde de la perdre.

La chaleur est récupérée à plusieurs endroits :

• sur le refroidissement du moteur ;
• sur l’huile ;
• sur les gaz d’échappement ;
• sur les différents échanges thermiques du procédé.

Les fumées sortent refroidies, juste au-dessus du point où elles commenceraient à condenser. Toute cette chaleur sert à chauffer de l’eau, qui alimente ensuite un grand ballon tampon de 2000 litres.

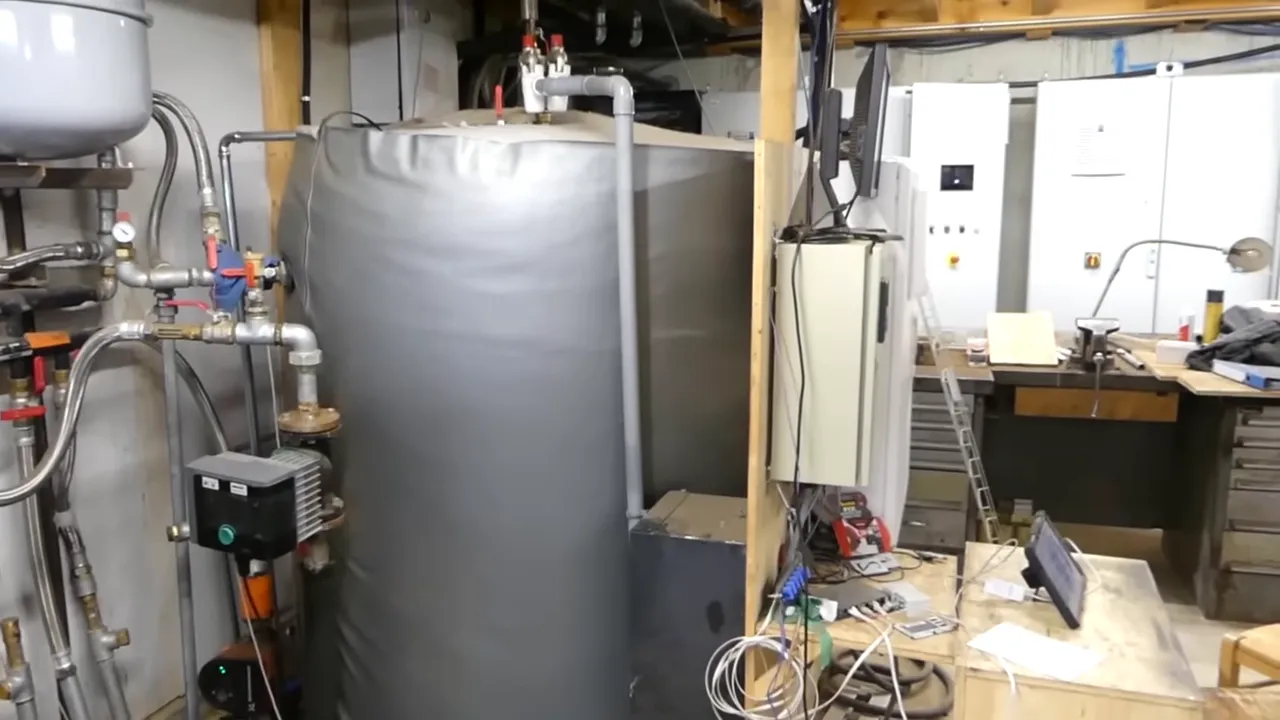

Ce ballon joue le rôle de réserve thermique. L’eau chaude y circule avant d’être distribuée vers les logements pour le chauffage et l’eau chaude sanitaire.

Quand les maisons sont bien isolées, on peut avoir trop de chaleur

Sur le papier, on dit souvent qu’un hameau a surtout besoin de chaleur et un peu d’électricité. Mais quand les logements sont bien conçus, très isolés, avec des besoins de chauffage réduits, le rapport change.

Ici, les maisons consomment tellement moins de chaleur qu’une partie de la chaleur récupérée devient excédentaire. Au lieu de la perdre, elle est envoyée vers les voisins.

Le hameau alimente ainsi des logements voisins qui, auparavant, étaient chauffés au fioul. Le principe n’est pas de remplacer toute leur installation d’un coup, mais de leur fournir une base de chauffage. Leur ancienne chaudière reste en secours pour les moments où la puissance fournie ne suffit pas.

Résultat, une grosse part de leur consommation fossile est évitée grâce à une chaleur locale produite à partir de déchets de scierie.

Que fait-on des morceaux trop gros, trop petits, et des cendres ?

Tout ce qui entre dans le pyroliseur doit être assez propre et régulier. Les fractions hors gabarit sont donc écartées.

Les morceaux trop gros ou trop fins ne sont pas jetés pour autant. Ils servent dans une autre chaudière plus tolérante, capable de brûler un combustible moins exigeant. Là encore, on essaie de ne rien perdre.

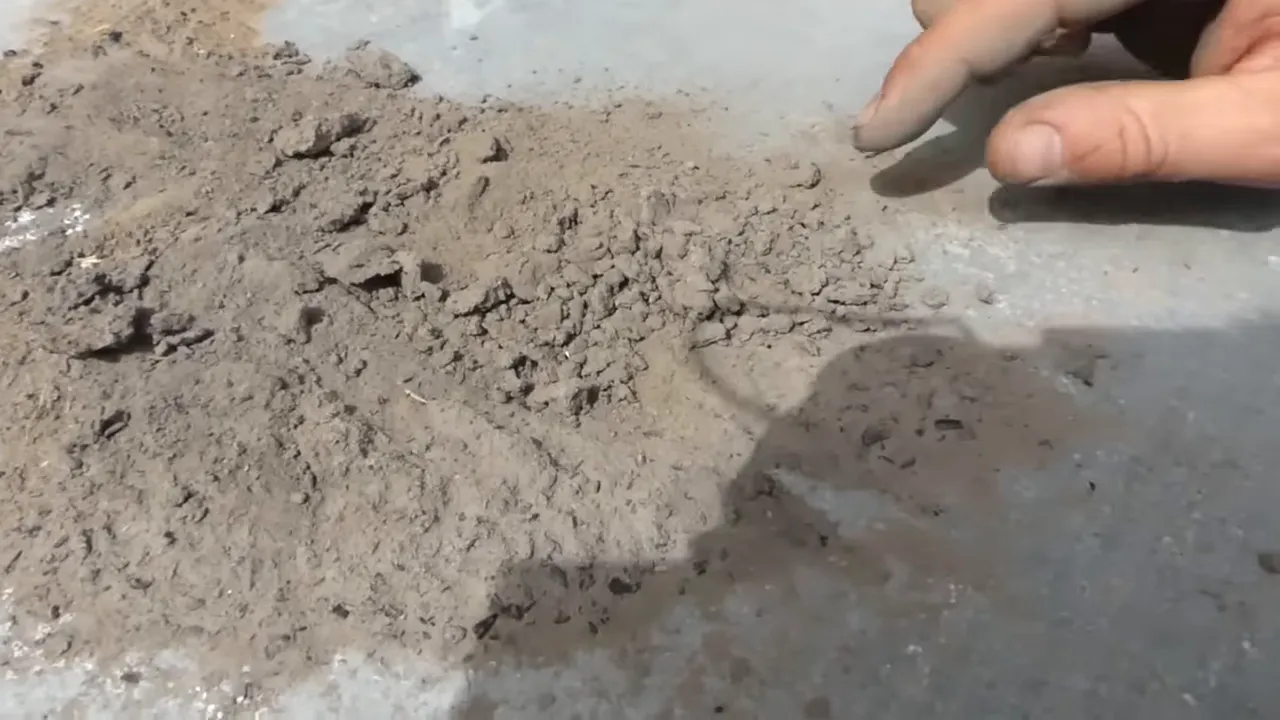

Quant aux cendres, elles sont récupérées en sortie par vis sans fin. Il reste parfois un peu de charbon non consumé, mais la majorité est une cendre minérale assez banale, riche notamment en calcium, potasse et silice.

Les quantités restent modestes, de l’ordre de quelques mètres cubes par an. Une partie est utilisée en amendement agricole. Il y a aussi des pistes d’usage plus techniques, mais à ce stade le principal débouché reste le retour au sol.

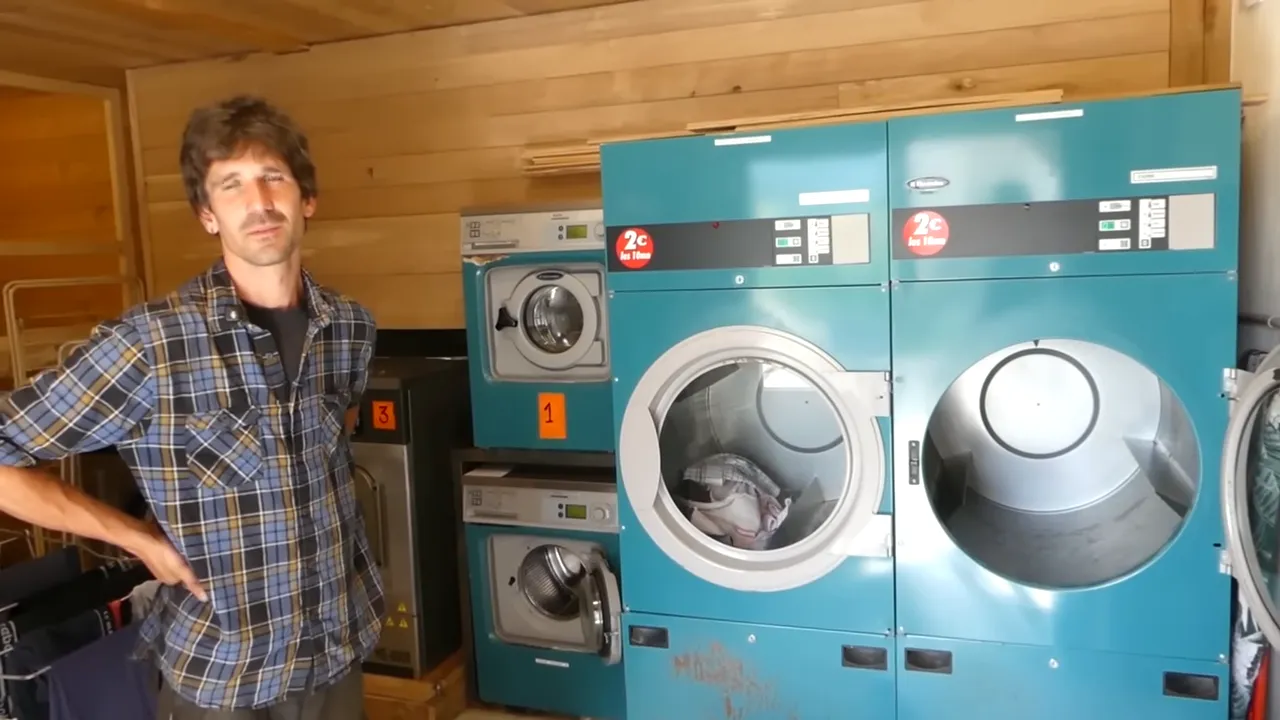

Une buanderie commune qui fait aussi partie du système énergétique

Le projet ne s’arrête pas à la production d’énergie. Il touche aussi aux usages.

Plutôt que d’avoir une machine à laver dans chaque logement, le hameau dispose d’une buanderie commune avec du matériel professionnel. Cela permet :

• de mutualiser l’espace ;
• de réduire le nombre de machines ;
• de simplifier la maintenance ;
• d’utiliser des appareils plus solides et plus réparables.

Les lave-linges peuvent être alimentés en eau préchauffée, mais le système a aussi gardé des résistances électriques sur certaines lignes. Pourquoi ? Parce qu’elles servent à l’équilibrage des phases. Quand une phase consomme moins que les autres, on peut y allumer la résistance correspondante pour rééquilibrer l’ensemble.

Même les sèche-linges sont pensés comme des charges pilotables. À terme, l’idée est de pouvoir indiquer les moments les plus favorables pour les lancer, en fonction de la production disponible.

Le bois est séché avec la chaleur du système lui-même

Le procédé boucle intelligemment sur lui-même.

Le bois brut amené par camion n’est ni assez sec ni assez régulier pour aller directement dans le réacteur. Il passe donc par un séchoir et par un système de tri granulométrique.

Et ce séchage n’est pas assuré par une énergie extérieure dédiée. Il utilise l’excédent thermique produit par la cogénération. En gros, la machine aide à préparer le combustible dont elle a besoin pour continuer à fonctionner.

C’est exactement le genre de détail qui change tout entre un montage théorique et un système vraiment cohérent.

Le démarrage de la machine n’est pas instantané

Quand on remet l’installation en route, il faut attendre que le réacteur monte suffisamment en température. Tant que le gaz produit est trop froid, il n’est pas de bonne qualité. Il contient encore trop de composés lourds et risquerait d’encrasser le moteur.

Il existe donc un seuil de température de sortie à atteindre avant d’autoriser le démarrage du moteur. Tant que ce seuil n’est pas franchi, le gaz de démarrage n’est pas envoyé dans l’admission utile.

Une fois la qualité jugée correcte :

1. les vannes changent d’état ;
2. la ligne de démarrage se ferme ;
3. le gaz est envoyé vers le moteur ;
4. le démarreur lance le V8 ;
5. la génératrice monte en fréquence et en tension ;
6. la machine se couple au réseau ;
7. la puissance injectée monte progressivement.

Deux machines pour la puissance et la redondance

L’installation comprend deux ensembles moteur génératrice. Ce n’est pas uniquement pour faire joli ni pour doubler tout en permanence.

L’idée est double :

• couvrir les besoins de pointe quand c’est nécessaire ;
• garder une redondance si une machine tombe en panne.

La plupart du temps, une seule machine suffit. Les deux ne sont utiles à pleine puissance que sur une petite partie du temps. Ce choix permet de conserver de la souplesse sans surdimensionner exagérément le système.

Combien ça coûte, et à quel prix sort l’énergie ?

L’ordre de grandeur annoncé pour l’ensemble, bâtiment et réseau de chaleur compris, tourne autour de 500 000 euros.

Dit comme ça, ça peut sembler énorme. Mais rapporté à un petit quartier entier, avec production électrique, chaleur, stockage, distribution et mutualisation d’équipements, la perspective change.

En comptant le bois acheté de manière à rémunérer correctement toute la filière, le coût évoqué ressort à peu près à :

• 12 centimes par kWh électrique ;
• 10 centimes par kWh thermique.

Et surtout, il n’y a pas l’idée d’un abonnement classique ajouté par-dessus pour faire exister l’installation. On est sur une logique de service énergétique intégré à un habitat collectif conçu autour de cette autonomie locale.

Ce que ce projet montre vraiment

Le plus intéressant ici, ce n’est pas seulement qu’un moteur tourne au gaz de bois. C’est que tout l’ensemble a été pensé comme un écosystème cohérent.

Quelques points ressortent très nettement :

• on valorise un déchet local déjà disponible ;
• on produit à la fois électricité et chaleur ;
• on adapte les usages à la production, et pas l’inverse ;
• on mutualise certains équipements pour réduire les pointes et le matériel ;
• on partage même l’excédent de chaleur avec le voisinage.

Ce n’est pas une baguette magique universelle. Ce n’est pas non plus un modèle à copier aveuglément partout. Il faut une ressource bois locale, une structure collective, des bâtiments adaptés, des gens capables d’exploiter le système, et une vraie cohérence de conception.

Mais comme preuve de concept de résilience énergétique locale, c’est extrêmement solide.

Et après ?

Le projet ne s’arrête pas à ce hameau. L’idée suivante consiste à installer des unités similaires directement dans une usine de transformation du bois, pour alimenter l’outil qui produit les matériaux et les combustibles nécessaires à ce type d’habitat.

Autrement dit, faire tourner avec les déchets du bois une partie du système qui transforme ce bois en maisons. Là, on commence vraiment à toucher à une logique industrielle locale bien plus intelligente que le schéma habituel.
