Installer une climatisation double split, en principe, c'est un chantier qu'on réserve volontiers aux professionnels. Pourtant, avec un système conçu pour ça, un bon repérage et un peu de méthode, on peut parfaitement réaliser la pose soi-même, y compris la mise en service.

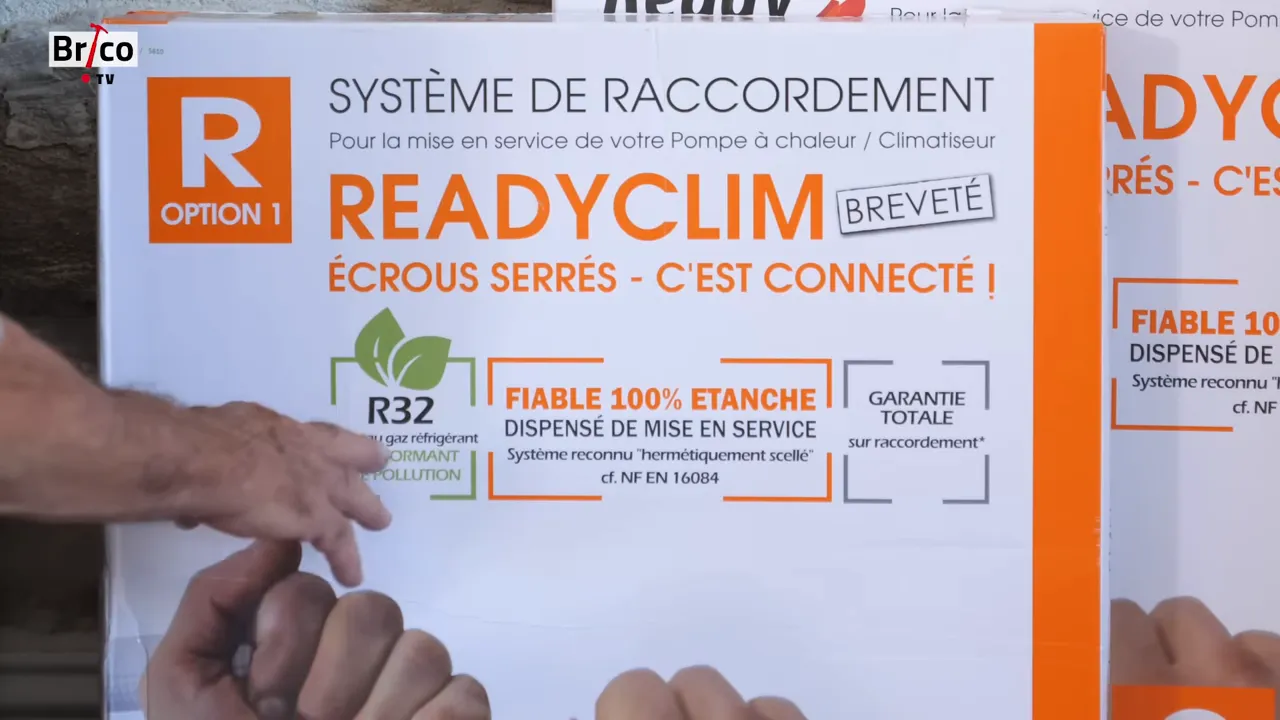

Ici, le point clé, c'est le système de raccordement Readyclim. Les liaisons entre unités intérieures et unité extérieure se font par vissage. La machine est déjà préchargée en fluide frigorigène R32, un gaz plus performant et moins polluant que d'autres solutions plus anciennes. Résultat, on évite les opérations classiques de mise en route qui demandent habituellement l'intervention d'un frigoriste.
Le principe est simple sur le papier, mais il faut tout de même respecter les étapes dans le bon ordre. On va donc voir comment poser les deux unités intérieures, installer l'unité extérieure, raccorder l'électricité, raccorder les liaisons frigorifiques, ouvrir le circuit, vérifier l'étanchéité, puis faire l'essai.

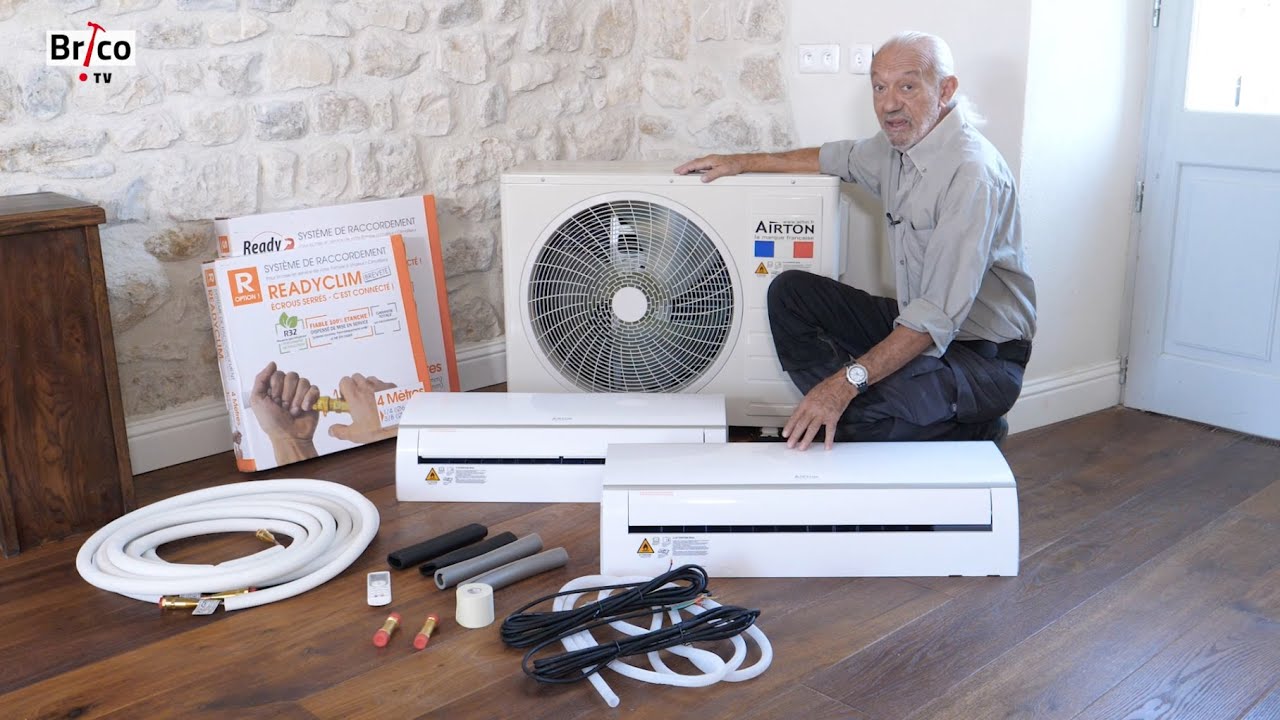

Ce que comprend l'installation
Pour une climatisation double split, on retrouve :
- une unité extérieure,
- deux unités intérieures,
- les canalisations frigorifiques,
- les raccords et éventuelles rallonges,
- les accessoires de pose,
- les télécommandes pour chaque pièce.
Ce qui change vraiment la donne, c'est l'étanchéité du système de raccordement. Les joints sont déjà intégrés et le serrage se fait mécaniquement, ce qui permet d'assembler l'ensemble sans perdre le gaz contenu dans la machine.
Bien choisir l'emplacement des unités
Pour les unités intérieures
Leur positionnement ne se fait pas au hasard.
- Elles doivent être placées à au moins 2 mètres du sol.
- Il faut garder suffisamment d'espace au-dessus pour pouvoir ouvrir le capot et accéder aux filtres.
- Il faut aussi anticiper le passage des liaisons vers l'extérieur.
Selon la configuration, les sorties peuvent partir à gauche, à droite ou directement derrière l'appareil. C'est ce point qui conditionne le traçage du support mural.
Pour l'unité extérieure
Elle peut être fixée au mur, mais elle peut aussi être posée au sol sur un support stable, ce qui était le cas ici. Mieux vaut choisir un endroit :
- pas trop exposé au vent,
- pas en plein soleil si possible,
- avec peu de poussière,
- et accessible pour les raccordements.
Il faut également prévoir son alimentation depuis le tableau électrique, avec une ligne dédiée en 3 fils de 2,5 mm².
Enfin, la distance maximale annoncée entre l'unité extérieure et les unités intérieures est de 12 mètres. C'est un point à vérifier avant même de commencer.
Pose de la première unité intérieure

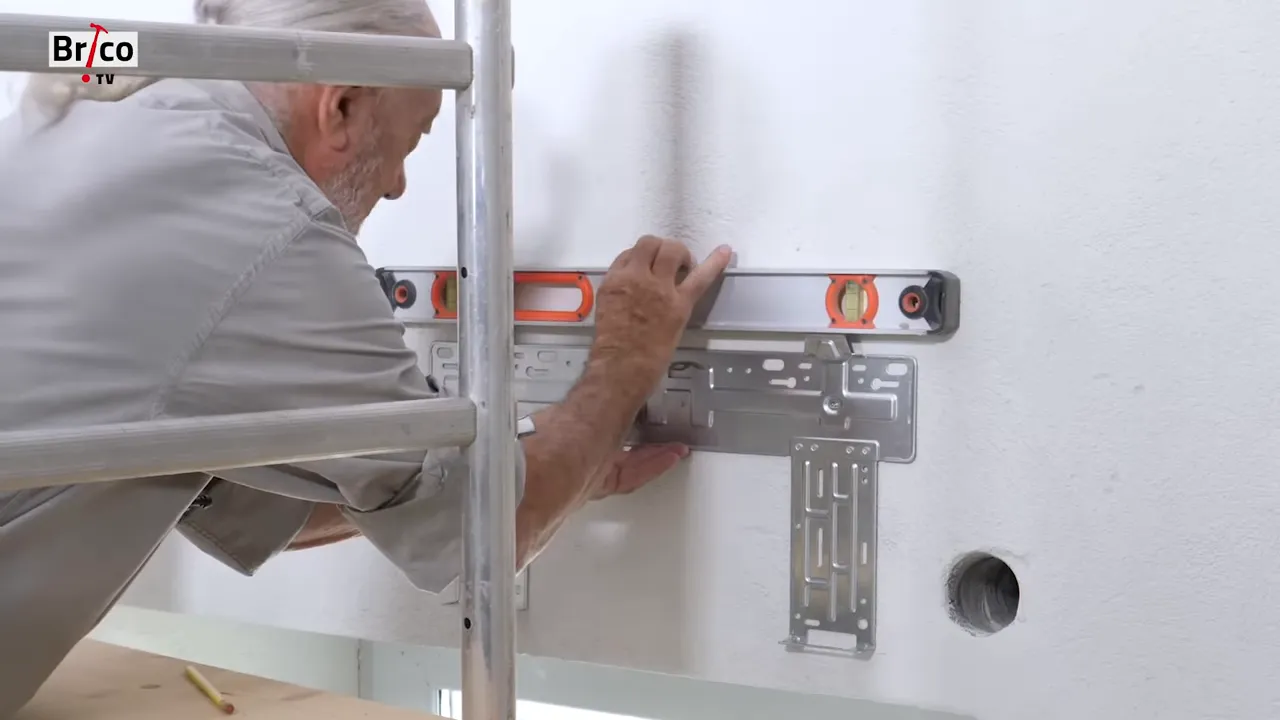

Tout commence par le support mural. Il faut repérer sa position en tenant compte de l'axe du trou déjà percé dans le mur pour faire sortir les liaisons.
On reporte soigneusement les mesures, on contrôle l'horizontalité au niveau à bulle, puis on marque les points de perçage. Ensuite, on perce, on pose les chevilles, et on visse le support.
Une fois le support en place, on prépare le passage des différents éléments à travers le mur :
- les deux tubes frigorifiques,
- le tuyau d'évacuation des condensats,
- le câble électrique.
Pour faciliter le passage, le plus simple est de regrouper temporairement tout ça avec un adhésif. C'est plus propre, et surtout bien plus pratique lorsqu'on travaille à travers une réservation un peu juste.

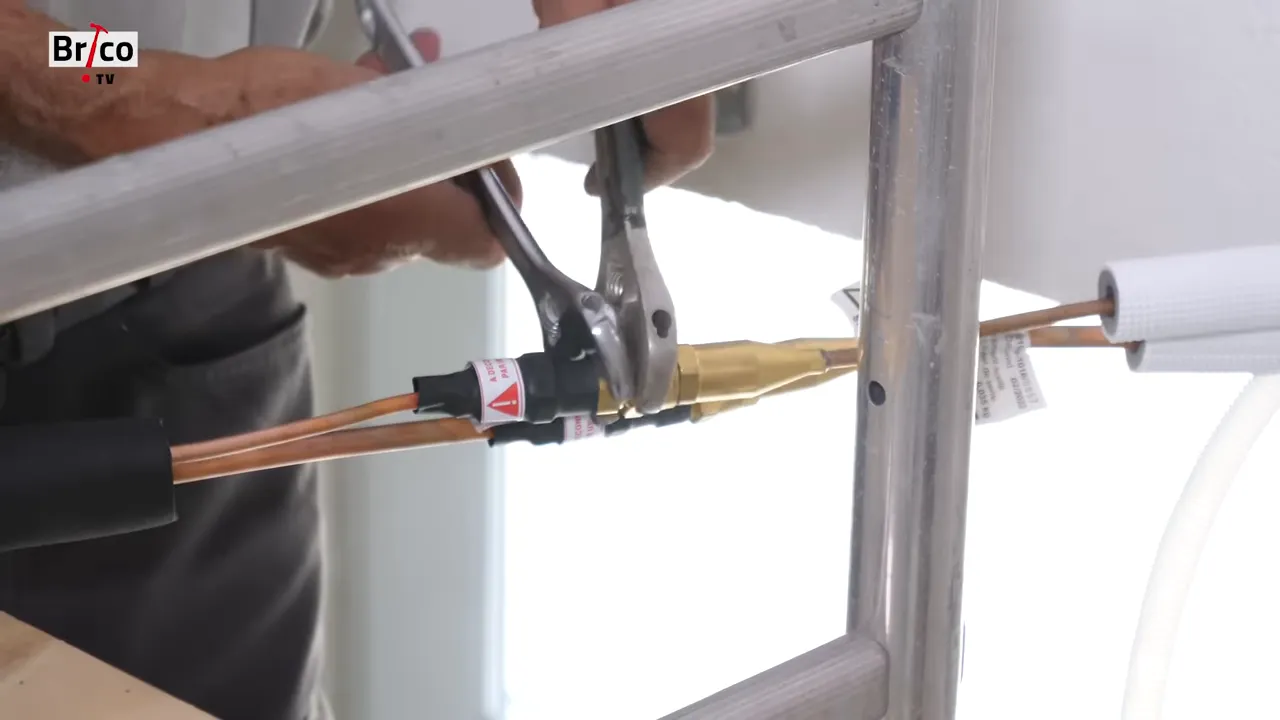

Raccorder les liaisons frigorifiques
On raccorde ensuite les deux tubes venant de l'unité intérieure avec ceux de la liaison. Il y a une petite canalisation et une plus grosse. Pas question de les inverser.
La méthode reste la même pour chaque raccord :
- retirer les bouchons de protection,
- engager le filetage à la main,
- terminer le serrage avec deux clés.
Le serrage doit être complet. C'est lui qui garantit l'étanchéité du raccord.
Le tuyau d'évacuation des condensats reçoit ensuite une rallonge destinée à aller vers l'extérieur. Puis on met en place des manchons isolants en mousse sur chaque jonction.
Enfin, on regroupe l'ensemble avec un ruban pour former un faisceau compact, facile à glisser dans le mur.
Mettre l'unité sur son support
Quand tout est prêt, on pousse les liaisons à travers le trou, puis on accroche l'appareil sur sa platine murale. Il faut bien le clipser pour qu'il prenne sa place définitivement.
Faire le raccordement électrique

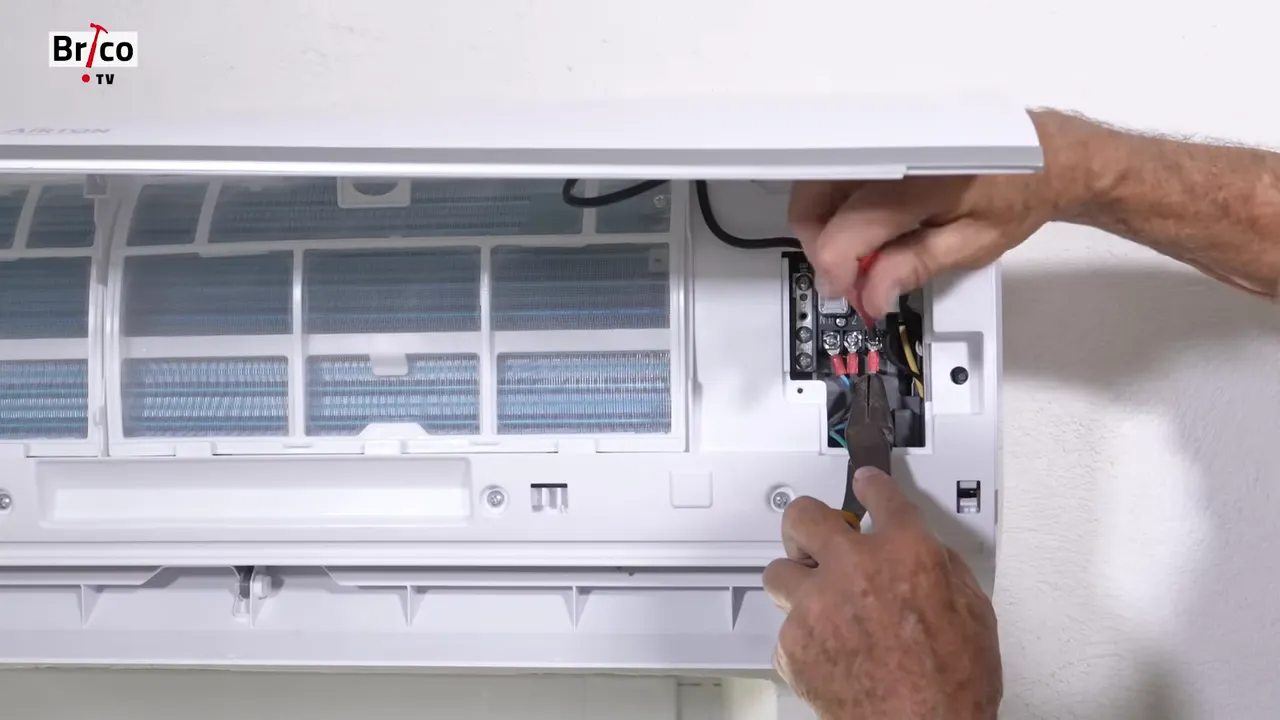

On ouvre alors le compartiment de raccordement de l'unité intérieure pour récupérer le câble passé auparavant.
Le branchement se fait en respectant l'ordre des conducteurs, ici :
- bleu,
- noir,
- marron,
- plus la terre sur sa vis dédiée.
Une fois les fils serrés, on bloque le câble dans son serre-câble, puis on referme le capot.
Pose de la seconde unité intérieure
La deuxième unité se pose exactement sur le même principe, avec une adaptation au lieu. Ici, elle est centrée sur l'axe de la fenêtre, et les liaisons ressortent derrière l'appareil pour partir latéralement.
Le travail consiste donc à :
- tracer l'axe de référence,
- reporter la hauteur du trou de sortie,
- ouvrir l'opercule prévu pour le passage des liaisons,
- positionner et fixer la platine,
- raccorder les deux tubes,
- poser les manchons isolants,
- accrocher l'appareil sur son support.
Le point important, là encore, est de conserver un cheminement propre et de ne pas forcer sur les tubes.
Préparer et poser l'unité extérieure
Avant de la fixer, il faut l'équiper de son système d'évacuation des condensats. En mode chauffage, de l'eau se forme dans l'unité extérieure. Il faut donc prévoir son écoulement.
Le petit dispositif fourni se monte simplement, avec le tuyau fixé sur la sortie choisie et les autres ouvertures obturées si nécessaire.

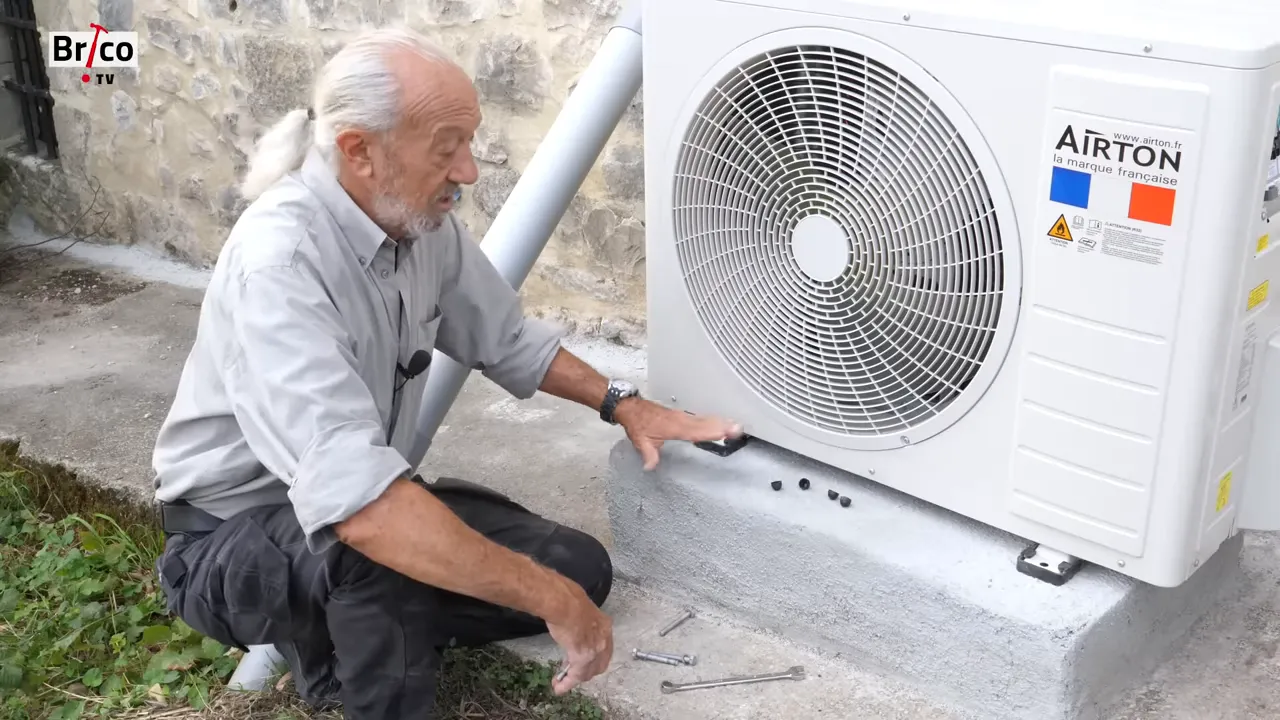

Ensuite, on place sous les pieds des patins en caoutchouc. Ils jouent le rôle de silentblocs et limitent les vibrations de fonctionnement.
L'unité extérieure est ensuite posée sur son socle et solidement fixée avec des chevilles adaptées et des boulons. L'objectif est clair : elle ne doit pas bouger, même ventilateur en marche.

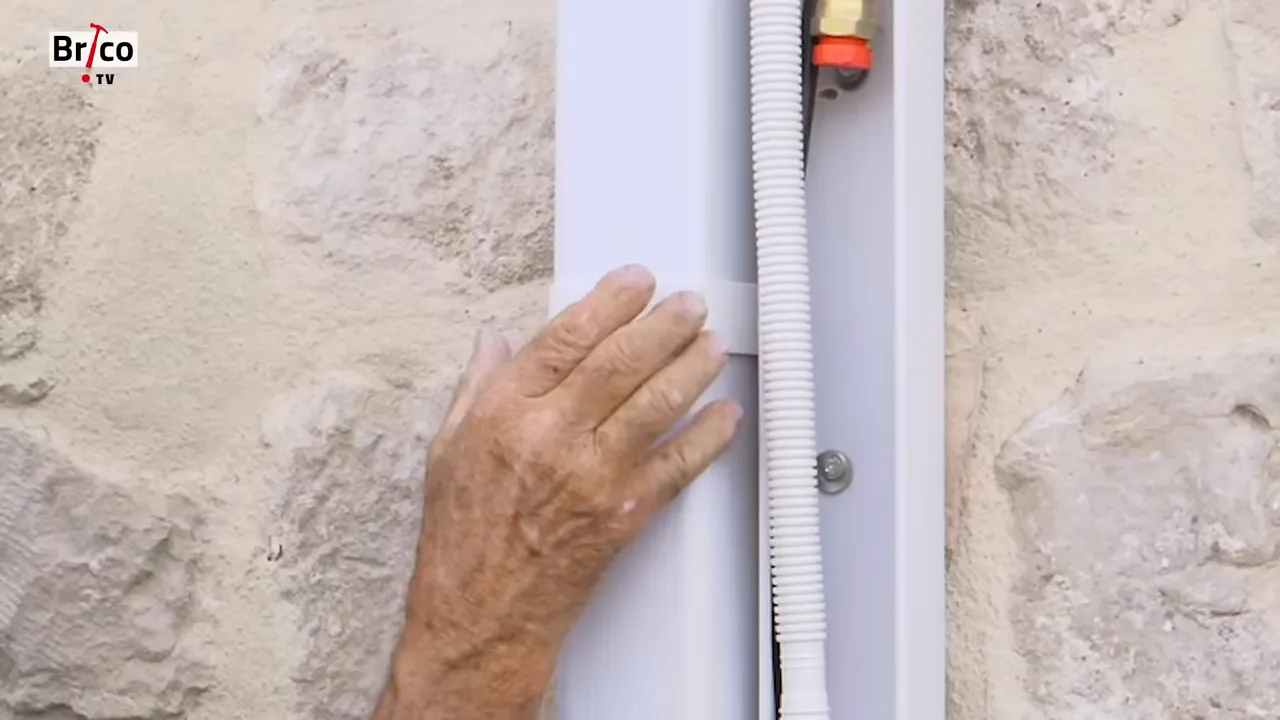

Rassembler les liaisons dans une goulotte
Chaque unité intérieure amène vers l'extérieur quatre éléments :
- deux canalisations frigorifiques,
- un câble électrique,
- un tube d'évacuation des condensats.
Pour protéger l'ensemble et obtenir un résultat propre, on les fait descendre dans une goulotte fixée sur le mur. Une fois les faisceaux mis en place, on clipse le capot.
Dans le cas présenté ici, les liaisons venant de la pièce située juste au-dessus de l'unité extérieure étaient à la bonne longueur. En revanche, celles venant de l'autre pièce étaient trop courtes. Il a donc fallu monter une rallonge spécifique, avec les raccords adaptés pour la grosse et la petite canalisation.
Ajouter une rallonge frigorifique
Le principe reste le même que pour les autres raccordements :
- on retire les bouchons,
- on visse à la main,
- on finit à la clé,
- puis on protège avec un manchon isolant.
Les joints étant intégrés dans le système, on reste sur une liaison complètement étanche à condition de bien serrer.

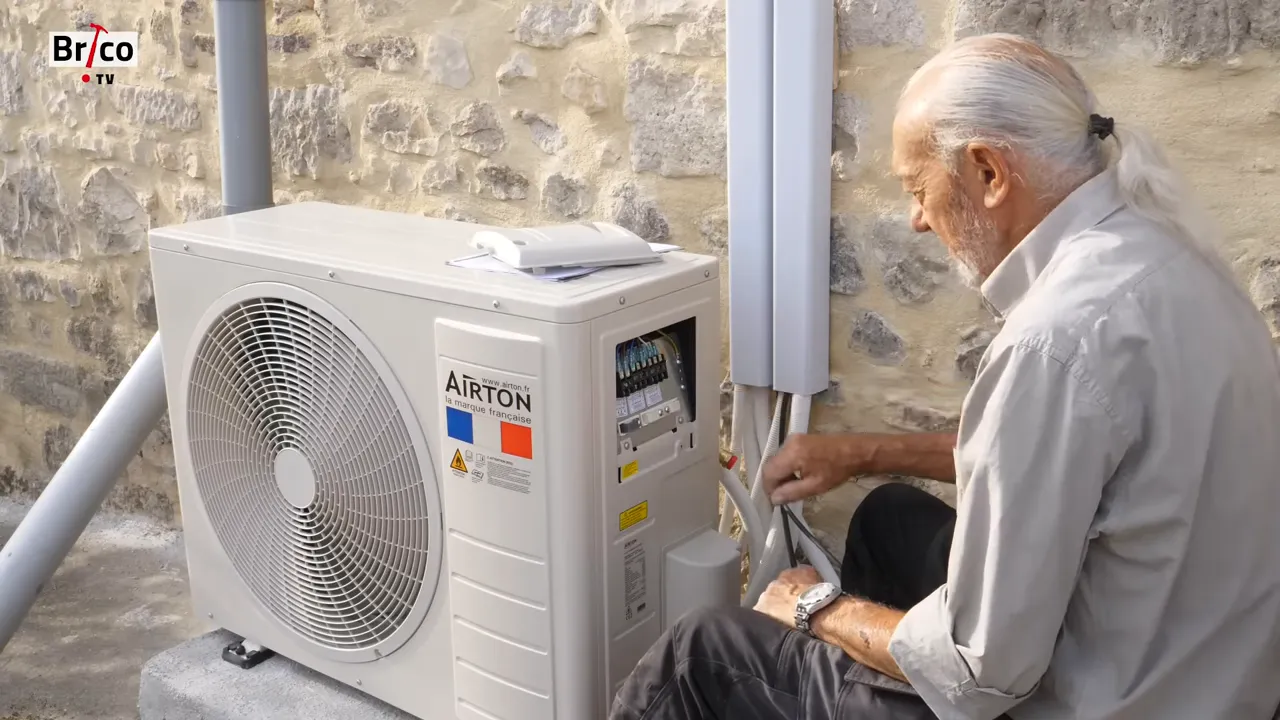

Raccordements électriques de l'unité extérieure
Une fois les liaisons arrivées à destination, on ouvre le compartiment électrique de l'unité extérieure.
On commence par l'alimentation générale de l'ensemble, avec :
- le neutre,
- la phase,
- la terre.
Puis on raccorde les deux unités intérieures sur leurs borniers respectifs, en conservant strictement le même ordre de fils que côté intérieur. C'est indispensable pour un fonctionnement correct.
Une fois les câbles serrés, on les bloque avec le pontet de maintien, puis on referme le capot.

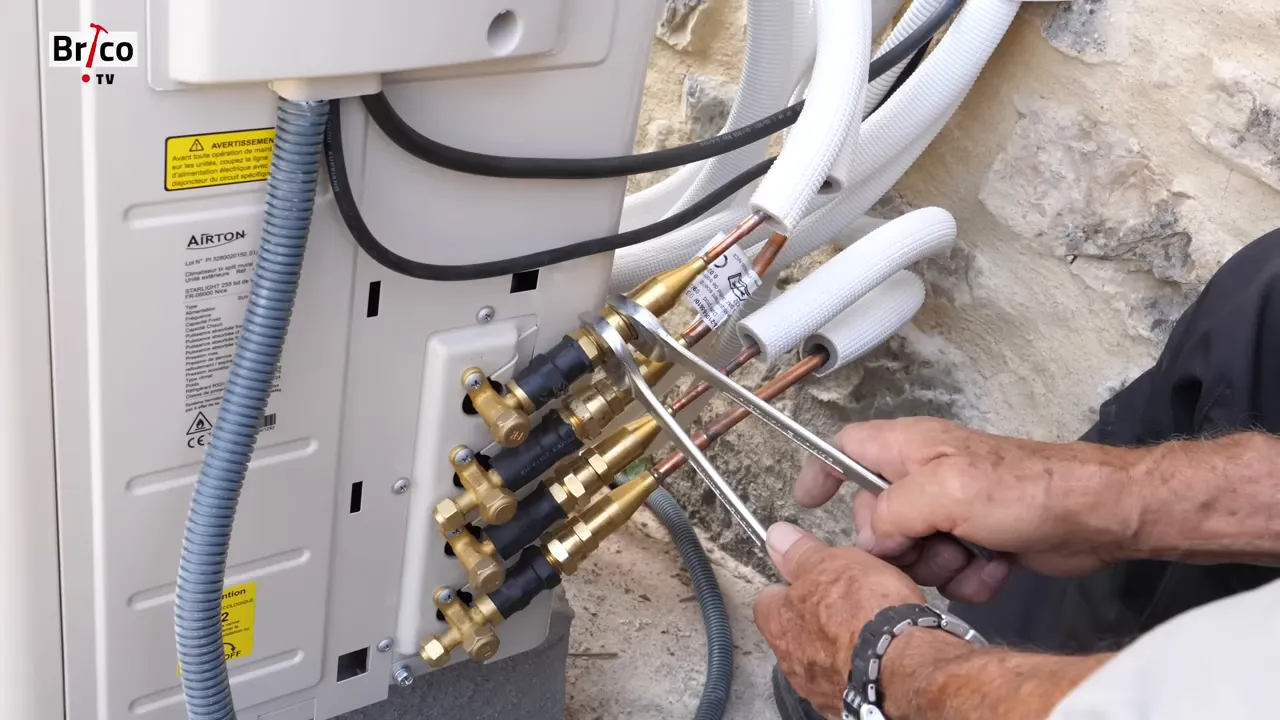

Raccordements frigorifiques sur l'unité extérieure
On passe ensuite à la partie la plus importante du chantier : les raccordements frigorifiques.
Après avoir retiré les caches, on découvre les entrées correspondant aux deux unités intérieures. Chaque circuit comporte une petite et une grosse canalisation.
Le point essentiel, ici, est de former des courbes larges. Il ne faut jamais écraser ou pincer les tubes, et surtout pas leur imposer un angle trop brutal.
Comme précédemment, on engage chaque raccord à la main, puis on serre à la clé. Par endroits, l'accès impose l'usage de clés plates.
Le gros avantage de ce type de climatiseur, c'est que l'unité extérieure est déjà chargée en gaz. Le rôle du système de raccordement est justement de permettre l'assemblage étanche avant la mise sous pression.
Ouvrir les vannes et mettre le circuit sous pression
Une fois tous les raccords serrés, on retire les capuchons de protection des vannes d'arrêt. Il y en a quatre, une par canalisation frigorifique.
À l'aide de la clé Allen fournie, on ouvre chacune des vannes. À partir de ce moment-là, le gaz contenu dans l'unité extérieure remplit les liaisons jusqu'aux unités intérieures.

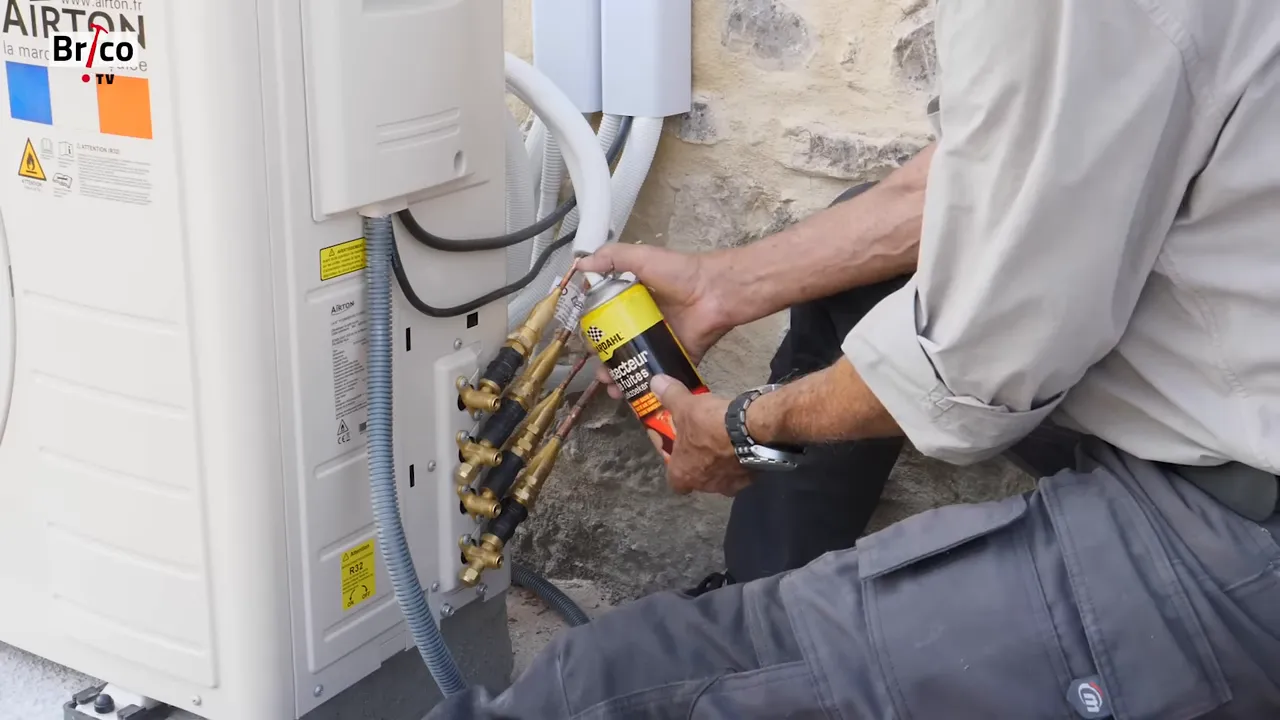

Vérifier l'absence de fuite
Avant d'aller plus loin, on contrôle l'étanchéité.
Deux solutions :
- de l'eau savonneuse,
- ou un produit détecteur de fuite.
On pulvérise sur les raccords. S'il n'y a pas de bulles, c'est qu'il n'y a pas de fuite.
Une fois le contrôle terminé, on remet les bouchons des vannes d'arrêt.
Isoler et refermer les raccordements
Les raccordements frigorifiques reçoivent ensuite leurs manchons isolants. Leur rôle est d'éviter la condensation sur les tubes.
Quand tout est bien en place, on referme les différents capots de protection. À ce stade, l'installation est terminée mécaniquement et électriquement.
Mise en route du climatiseur réversible double split

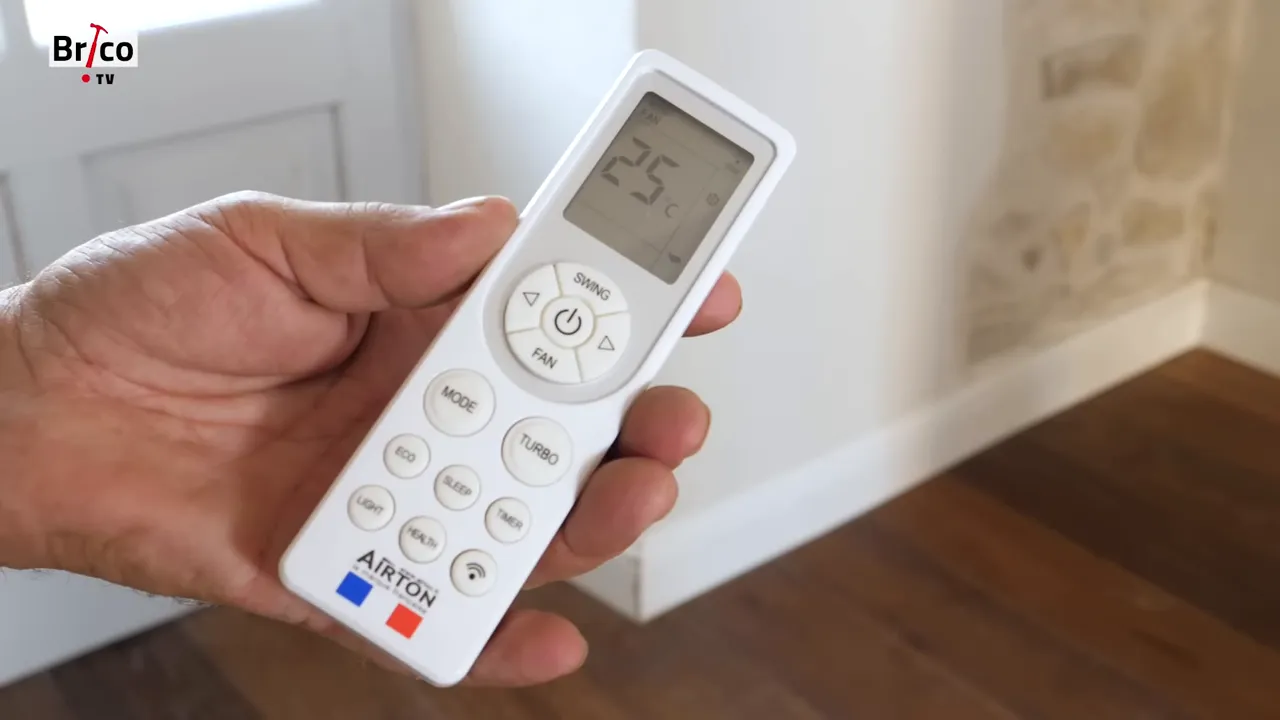

Il reste alors à remettre le courant au tableau, puis à démarrer le système avec les télécommandes. Chaque unité intérieure a la sienne.
Le démarrage se fait simplement avec le bouton central. On peut sélectionner ensuite le mode souhaité :
- rafraîchissement pour l'été,
- chauffage pour l'hiver.

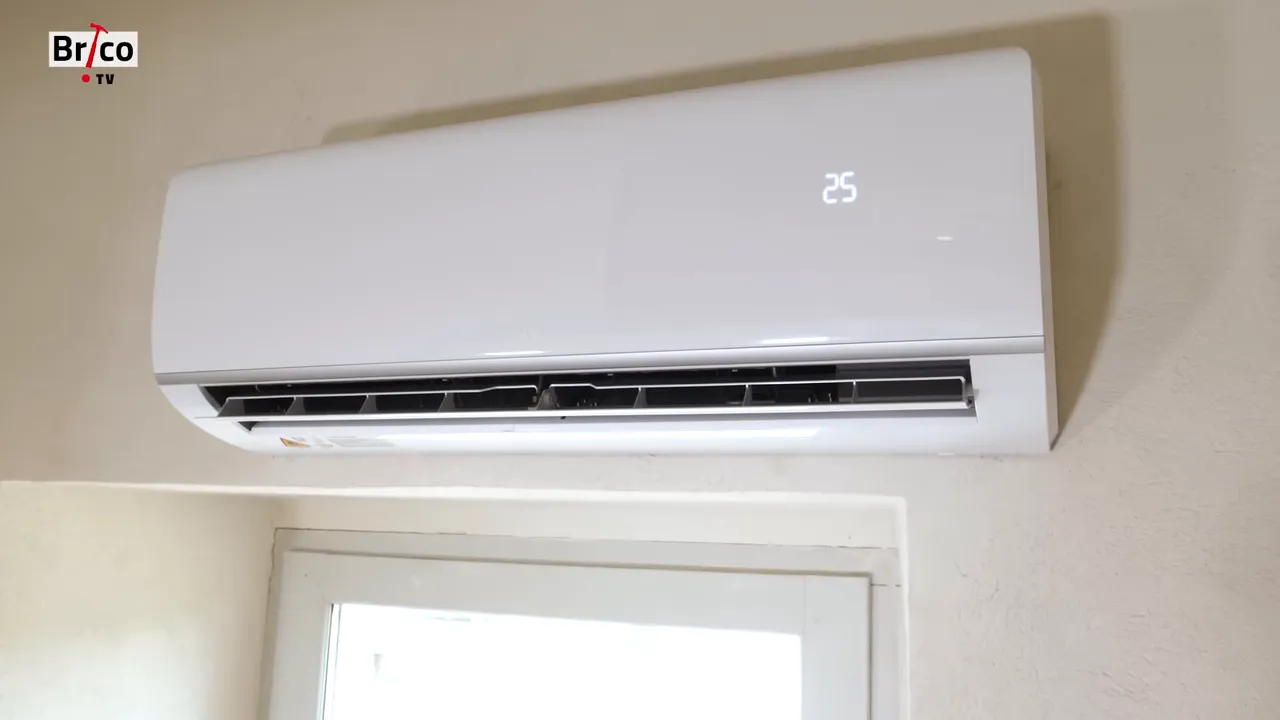

Dès la mise en route, on entend la machine prendre son rythme. Les unités intérieures se mettent à souffler et l'installation commence à travailler.
Ce qu'il faut retenir de ce type d'installation
L'intérêt d'un climatiseur réversible double split de ce type est très clair. Avec un système de raccordement pensé pour le bricolage, on peut :
- équiper deux pièces avec une seule unité extérieure,
- poser soi-même les unités,
- réaliser les raccordements sans intervention de professionnel pour la mise en service,
- obtenir une installation propre et discrète grâce aux goulottes,
- profiter à la fois du froid en été et du chauffage en hiver.
Le même principe existe aussi en version monosplit pour une seule pièce, et en version triple split pour trois pièces.
Si vous souhaitez consulter des informations complémentaires sur ce système, vous pouvez voir le site Airton.
Les points de vigilance à ne pas négliger
- Respecter les hauteurs et les dégagements autour des unités intérieures.
- Prévoir une alimentation électrique adaptée, dédiée et correctement dimensionnée.
- Ne jamais forcer sur les tubes frigorifiques.
- Toujours former des courbes larges.
- Serrer tous les raccords complètement, à la main puis à la clé.
- Contrôler systématiquement l'étanchéité après ouverture des vannes.
- Isoler les raccordements pour éviter la condensation.
Avec ces précautions, la pose reste très accessible à un bricoleur soigneux. Ce n'est pas un travail à faire à la légère, mais ce n'est pas non plus un chantier réservé d'office à une équipe spécialisée dès lors que le système a été conçu pour simplifier les raccordements.
